Cableado de estantes de discos DE3-24 con controladores ZS7-2 de gama intermedia (MR)

En esta sección, se incluyen directrices para cablear correctamente controladores ZS7-2 MR independientes y en cluster con estantes de discos DE3-24.

Para conectar un estante de discos o más, use los diagramas de los siguientes temas:

ZS7-2 MR independiente con estantes de discos DE3-24 (2 HBA)

En las siguientes figuras, se muestra un subjuego de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS7-2 MR independientes con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.


Notas -  Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

Figura 55  Controlador ZS7-2 MR independiente con dos HBA conectado a un estante de discos DE3-24 en una sola cadena

image:Gráfico en el que se muestra un controlador ZS7-2 MR independiente con dos HBA conectado a un estante de discos DE3-24 en una sola cadena

Figura 56  Controlador ZS7-2 MR independiente con dos HBA conectado a dos estantes de discos DE3-24 en dos cadenas

image:Gráfico en el que se muestra un controlador ZS7-2 MR independiente con dos HBA conectado a dos estantes de discos DE3-24 en dos cadenas

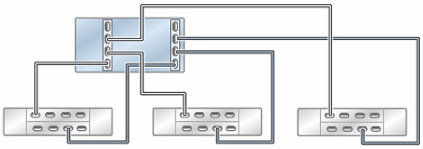

Figura 57  Controlador ZS7-2 MR independiente con dos HBA conectado a tres estantes de discos DE3-24 en tres cadenas

image:Gráfico en el que se muestra un controlador ZS7-2 MR independiente con dos HBA conectado a tres estantes de discos DE3-24 en tres cadenas

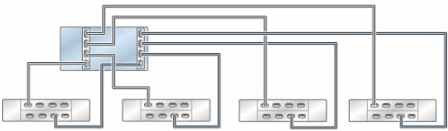

Figura 58  Controlador ZS7-2 MR independiente con dos HBA conectado a cuatro estantes de discos DE3-24 en cuatro cadenas

image:Gráfico en el que se muestra un controlador ZS7-2 MR independiente con dos HBA conectado a cuatro estantes de discos DE3-24 en cuatro cadenas

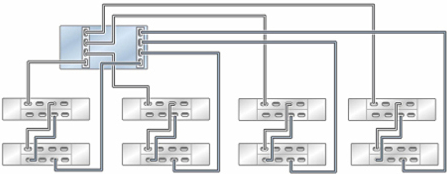

Figura 59  Controlador ZS7-2 MR independiente con dos HBA conectado a ocho estantes de discos DE3-24 en cuatro cadenas

image:Gráfico en el que se muestra un controlador ZS7-2 MR independiente con dos HBA conectado a ocho estantes de discos DE3-24 en cuatro cadenas

Figura 60  Varios estantes de discos en una sola cadena

image:Gráfico en el que se muestran varios DE3 en la misma cadena.

ZS7-2 MR en cluster con estantes de discos DE3-24 (2 HBA)

En las siguientes figuras, se muestra un subjuego de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS7-2 MR en cluster con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.


Notas -  Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

Figura 61  Controladores ZS7-2 MR en cluster con dos HBA conectados a un estante de discos DE3-24 en una sola cadena

image:Gráfico en el que se muestran controladores ZS7-2 MR en cluster con dos HBA conectados a un estante de discos DE3-24 en una sola cadena

Figura 62  Controladores ZS7-2 MR en cluster con dos HBA conectados a dos estantes de discos DE3-24 en dos cadenas

image:Gráfico en el que se muestran controladores ZS7-2 MR en cluster con dos HBA conectados a dos estantes de discos DE3-24 en dos cadenas

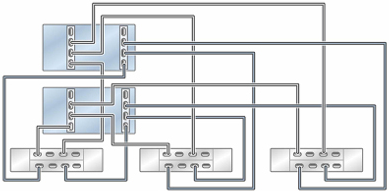

Figura 63  Controladores ZS7-2 MR en cluster con dos HBA conectados a tres estantes de discos DE3-24 en tres cadenas

image:Gráfico en el que se muestran controladores ZS7-2 MR en cluster con dos HBA conectados a tres estantes de discos DE3-24 en tres cadenas

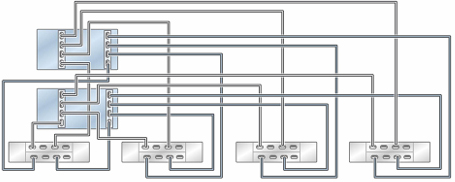

Figura 64  Controladores ZS7-2 MR en cluster con dos HBA conectados a cuatro estantes de discos DE3-24 en cuatro cadenas

image:Gráfico en el que se muestran controladores ZS7-2 MR en cluster con dos HBA conectados a cuatro estantes de discos DE3-24 en cuatro cadenas

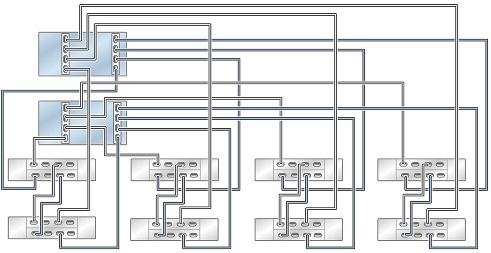

Figura 65  Controladores ZS7-2 MR en cluster con dos HBA conectados a ocho estantes de discos DE3-24 en cuatro cadenas

image:Gráfico en el que se muestran controladores ZS7-2 MR en cluster con dos HBA conectados a ocho estantes de discos DE3-24 en cuatro cadenas

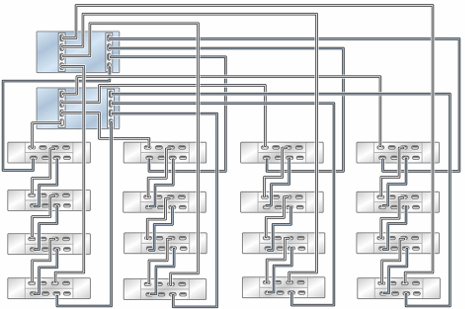

Figura 66  Controladores ZS7-2 MR en cluster con dos HBA conectados a dieciséis estantes de discos DE3-24 en cuatro cadenas

image:Gráfico en el que se muestran controladores ZS7-2 MR en cluster con dos HBA conectados a dieciséis estantes de discos DE3-24 en cuatro cadenas

Figura 67  Varios estantes de discos en una sola cadena

image:Gráfico en el que se muestran varios DE3 en la misma cadena.
