ZS3-2 independiente con estantes de discos DE2-24 (2 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS3-2 independientes con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 296 Controlador ZS3-2 independiente con dos HBA conectado a un estante de discos DE2-24 en una cadena
Figura 297 Controlador ZS3-2 independiente con dos HBA conectado a dos estantes de discos DE2-24 en dos cadenas
Figura 298 Controlador ZS3-2 independiente con dos HBA conectado a tres estantes de discos DE2-24 en tres cadenas
Figura 299 Controlador ZS3-2 independiente con dos HBA conectado a cuatro estantes de discos DE2-24 en cuatro cadenas

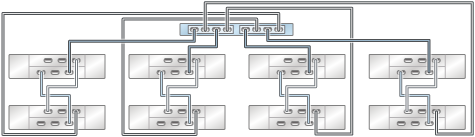

Figura 300 Controlador ZS3-2 independiente con dos HBA conectado a ocho estantes de discos DE2-24 en cuatro cadenas

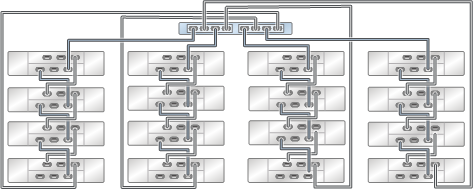

Figura 301 Controlador ZS3-2 independiente con dos HBA conectado a dieciséis estantes de discos DE2-24 en cuatro cadenas
Figura 302 Varios estantes de discos en una sola cadena
