Controlador 7420 independiente con estantes de discos Sun Disk Shelf (3 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 independientes con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 454 Controlador 7420 independiente con tres HBA conectado a un estante de discos Sun Disk Shelf en una sola cadena
Figura 455 Controlador 7420 independiente con tres HBA conectado a dos estantes de discos Sun Disk Shelf en dos cadenas
Figura 456 Controlador 7420 independiente con tres HBA conectado a tres estantes de discos Sun Disk Shelf en tres cadenas

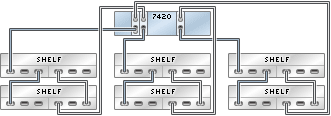

Figura 457 Controlador 7420 independiente con tres HBA conectado a seis estantes de discos Sun Disk Shelf en tres cadenas

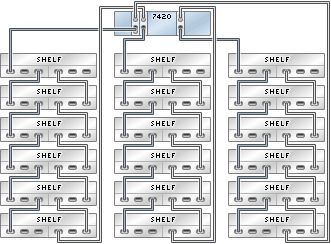

Figura 458 Controlador 7420 independiente con tres HBA conectado a 18 estantes de discos Sun Disk Shelf en tres cadenas
