Guía de cableado de Oracle^® ZFS Storage Appliance, versión OS8.8.x

Configuraciones de ZS7-2 HE Racked System para capacidad

En esta sección, se proporciona una visión general y diagramas de conexión de cables para las configuraciones de ZS7-2 HE Racked System para capacidad.

En esta sección, se incluyen los siguientes temas:

• Visión general de configuraciones de ZS7-2 HE Racked System para capacidad

• Tablas y diagramas de cableado para configuraciones de ZS7-2 HE Racked System para capacidad

Visión general de configuraciones de ZS7-2 HE Racked System para capacidad

Las configuraciones para capacidad aprovechan los estantes de discos de gran capacidad y están disponibles en un armario base o en un armario base con un máximo de tres armarios de expansión. Se admiten dos controladores ZS7-2 y un máximo de 39 estantes de discos, como se muestra en la siguiente tabla.

Cada armario base de ZS7-2 HE para capacidad está compuesto por 1, 2, 4, 6, 8 o 9 estantes de discos DE3-24C. Cada armario de expansión está compuesto por 2, 4, 5 (medio rack), 6, 8 o 10 estantes de discos DE3-24C. Se pueden alojar, como máximo, 39 estantes de discos con un armario base y tres armarios de expansión.

Cada controlador ZS7-2 HE tiene cuatro tarjetas del HBA SAS. Los controladores ZS7-2 HE en cluster admiten una configuración de alta disponibilidad que consta de lo siguiente:

• Hasta nueve estantes de discos en el armario base configurados en dos, cuatro u ocho cadenas.

• Hasta tres armarios de expansión. Cada armario admite dos cadenas con un máximo de 5 estantes de discos por cadena de discos para un total de 10 estantes de discos para un armario de expansión, 20 estantes de discos para dos armarios de expansión o 30 estantes de discos para tres estantes de discos para tres armarios de expansión.

Los armarios son independientes y vienen cableados de acuerdo con la metodología de cableado requerida. Las tablas y los diagramas de cableado de los sistemas que vienen montados en rack, que también se pueden usar para planificar la expansión futura del sistema, se proporcionan en la sección Tablas y diagramas de cableado para configuraciones de ZS7-2 HE Racked System para capacidad.

Cada armario contiene 42 unidades de rack (RU), con RU01 en la parte inferior. Cada controlador ZS7-2 ocupa dos unidades de rack, y el número de unidad de rack del extremo inferior hace referencia a su ubicación. El controlador superior se denomina controlador 1 y se ubica en RU20 en el armario base, y el controlador inferior se denomina controlador 0 y se ubica en RU17. En la siguiente figura se muestra el número de ranura de cada tarjeta del HBA y los números de puertos en cada tarjeta.

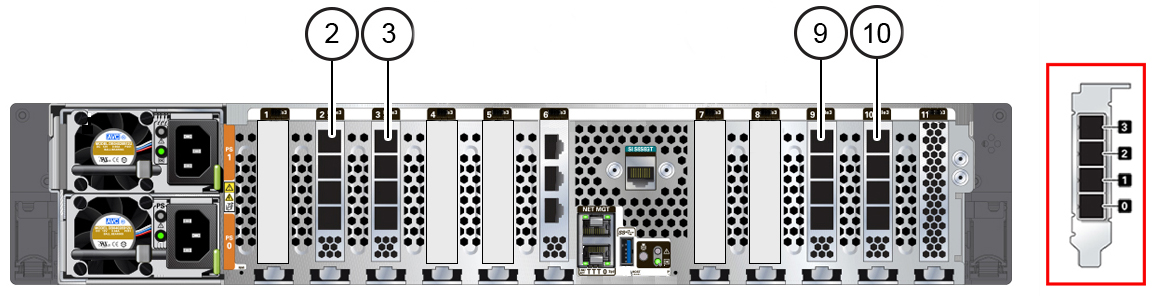

Figura 721  Números de ranura del HBA del controlador ZS7-2 HE (vista posterior)

Cada estante de discos DE3-24C ocupa cuatro unidades de rack y los estantes de discos generalmente se instalan desde la parte inferior del armario base hasta la parte superior para mayor estabilidad. Dado que el controlador ZS7-2 HE ocupa dos unidades de rack, el armario base contiene un panel de relleno arriba de cada controlador de manera que el diseño del armario sea similar a las ofertas anteriores de sistemas montados en rack de Oracle con controladores de tres unidades de rack. También permite un mejor acceso para mantenimiento y cableado mediante el organizador de cables (CMA) posterior. Como se muestra en la siguiente figura, el estante de discos DE3-24C tiene dos módulos de E/S (IOM) con cuatro puertos cada uno. En todas las configuraciones de cableado, el puerto 1 y el puerto 3 nunca se usan.

Figura 722  Conexiones del HBA del estante de discos DE3-24C (vista posterior)

Tablas y diagramas de cableado para configuraciones de ZS7-2 HE Racked System para capacidad

En la siguiente tabla se describen las ubicaciones y las conexiones de puertos para dos controladores y nueve estantes de discos en el armario base, utilizando cables ópticos SAS de 3 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM.

Las siguientes tablas corresponden a las configuraciones de dos cadenas en el armario base y dos cadenas por armario de expansión que permiten, como máximo, 39 estantes de discos.

En la siguiente tabla, se describen las ubicaciones y las conexiones de puertos para 10 estantes de discos en el armario de expansión 1, utilizando cables ópticos SAS de 6 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM. El armario de expansión 1 admite los estantes de discos del 10 al 19.

En la siguiente tabla, se describen las ubicaciones y las conexiones de puertos para 10 estantes de discos en el armario de expansión 2, utilizando cables ópticos SAS de 6 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM. El armario de expansión 2 admite los estantes de discos del 20 al 29.

En la siguiente tabla, se describen las ubicaciones y las conexiones de puertos para 10 estantes de discos en el armario de expansión 3, utilizando cables ópticos SAS de 6 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM. El armario de expansión 2 admite los estantes de discos del 30 al 39.

En los siguientes diagramas, se ilustra cómo cablear los sistemas montados en rack y cómo expandir el sistema en el futuro. La leyenda de cada diagrama es la siguiente:

• Un círculo hueco indica la conexión de cable con el IOM superior (IOM 1).

• Un círculo relleno indica la conexión de cable con el IOM inferior (IOM 0).

Figura 723  Configuración de ZS7-2 HE Racked System para capacidad: 11 estantes de discos DE3-24C

Figura 724  Configuración de ZS7-2 HE Racked System para capacidad: 13 estantes de discos DE3-24C

Figura 725  Configuración de ZS7-2 HE Racked System para capacidad: 14 estantes de discos DE3-24C (medio rack de armario de expansión 1)

Figura 726  Configuración de ZS7-2 HE Racked System para capacidad: 15 estantes de discos DE3-24C

Figura 727  Configuración de ZS7-2 HE Racked System para capacidad: 17 estantes de discos DE3-24C

Figura 728  Configuración de ZS7-2 HE Racked System para capacidad: 19 estantes de discos DE3-24C

Figura 729  Configuración de ZS7-2 HE Racked System para capacidad: 21 estantes de discos DE3-24C

Figura 730  Configuración de ZS7-2 HE Racked System para capacidad: 23 estantes de discos DE3-24C

Figura 731  Configuración de ZS7-2 HE Racked System para capacidad: 24 estantes de discos DE3-24C (medio rack de armario de expansión 2)

Figura 732  Configuración de ZS7-2 HE Racked System para capacidad: 25 estantes de discos DE3-24C

Figura 733  Configuración de ZS7-2 HE Racked System para capacidad: 27 estantes de discos DE3-24C

Figura 734  Configuración de ZS7-2 HE Racked System para capacidad: 29 estantes de discos DE3-24C

Figura 735  Configuración de ZS7-2 HE Racked System para capacidad: 31 estantes de discos DE3-24C

Figura 736  Configuración de ZS7-2 HE Racked System para capacidad: 33 estantes de discos DE3-24C

Figura 737  Configuración de ZS7-2 HE Racked System para capacidad: 34 estantes de discos DE3-24C (medio rack de armario de expansión 3)

Figura 738  Configuración de ZS7-2 HE Racked System para capacidad: 35 estantes de discos DE3-24C

Figura 739  Configuración de ZS7-2 HE Racked System para capacidad: 37 estantes de discos DE3-24C

Figura 740  Configuración de ZS7-2 HE Racked System para capacidad: 39 estantes de discos DE3-24C
