ZS5-4 en cluster con estantes de discos DE2-24 (4 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-4 en cluster con cuatro HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.


Notas -  Para conocer las ubicaciones de los puertos HBA, consulte la sección de visión general de hardware para el controlador ZS5-4 en Oracle ZFS Storage Appliance Customer Service Manual.

Figura 216  Controladores ZS5-4 en cluster con cuatro HBA conectados a dos estantes de discos DE2-24 en dos cadenas

image:Gráfico en el que se muestran controladores ZS5-4 en cluster con cuatro HBA conectados a dos estantes de discos DE2-24 en dos cadenas

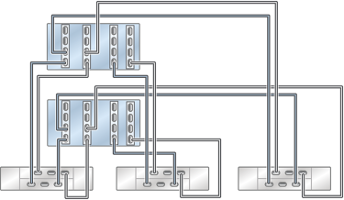

Figura 217  Controladores ZS5-4 en cluster con cuatro HBA conectados a tres estantes de discos DE2-24 en tres cadenas

image:Gráfico en el que se muestran controladores ZS5-4 en cluster con cuatro HBA conectados a tres estantes de discos DE2-24 en tres cadenas

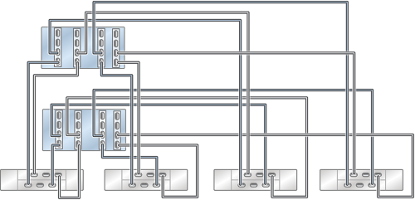

Figura 218  Controladores ZS5-4 en cluster con cuatro HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

image:Gráfico en el que se muestran controladores ZS5-4 en cluster con cuatro HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

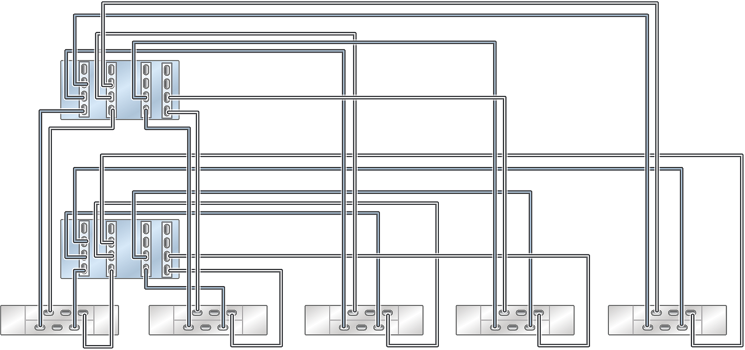

Figura 219  Controladores ZS5-4 en cluster con cuatro HBA conectados a cinco estantes de discos DE2-24 en cinco cadenas

image:Gráfico en el que se muestran controladores ZS5-4 en cluster con cuatro HBA conectados a cinco estantes de discos DE2-24 en cinco cadenas

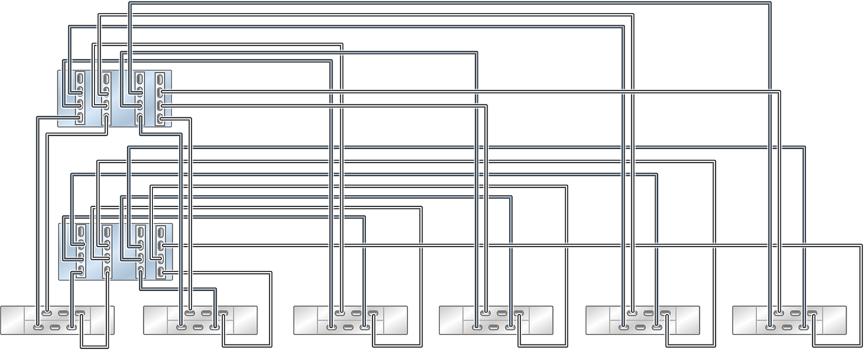

Figura 220  Controladores ZS5-4 en cluster con cuatro HBA conectados a seis estantes de discos DE2-24 en seis cadenas

image:Gráfico en el que se muestran controladores ZS5-4 en cluster con cuatro HBA conectados a seis estantes de discos DE2-24 en seis cadenas

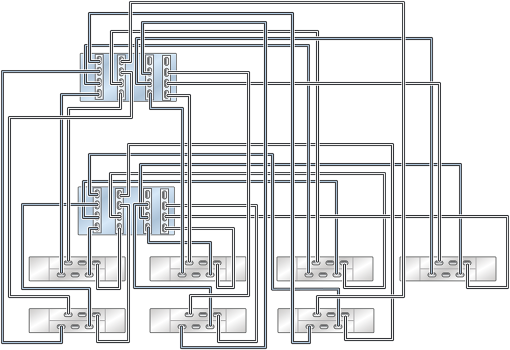

Figura 221  Controladores ZS5-4 en cluster con cuatro HBA conectados a siete estantes de discos DE2-24 en siete cadenas

image:Gráfico en el que se muestran controladores ZS5-4 en cluster con cuatro HBA conectados a siete estantes de discos DE2-24 en siete cadenas

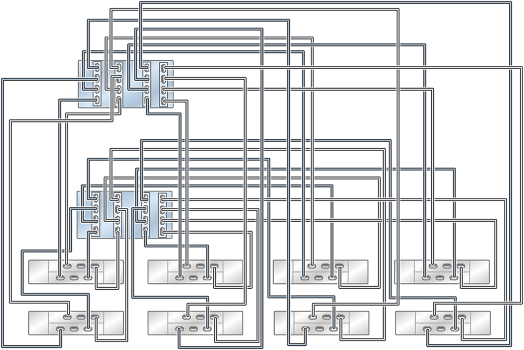

Figura 222  Controladores ZS5-4 en cluster con cuatro HBA conectados a ocho estantes de discos DE2-24 en ocho cadenas

image:Gráfico en el que se muestran controladores ZS5-4 en cluster con cuatro HBA conectados a ocho estantes de discos DE2-24 en ocho cadenas

Figura 223  Varios estantes de discos en una sola cadena

image:Gráfico en el que se muestran varios estantes de discos en una sola cadena
