ZS3-2 en cluster con estantes de discos DE3-24 (2 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS3-2 en cluster con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.


Notas -  Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

Figura 178  Controladores ZS3-2 en cluster con dos HBA conectados a un estante de discos DE3-24 en una sola cadena

image:Gráfico en el que se muestran controladores ZS3-2 en cluster con dos HBA conectados a un estante de discos DE3-24 en una sola cadena

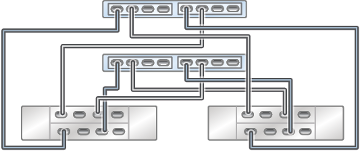

Figura 179  Controladores ZS3-2 en cluster con dos HBA conectados a dos estantes de discos DE3-24 en dos cadenas

image:Gráfico en el que se muestran controladores ZS3-2 en cluster con dos HBA conectados a dos estantes de discos DE3-24 en dos cadenas

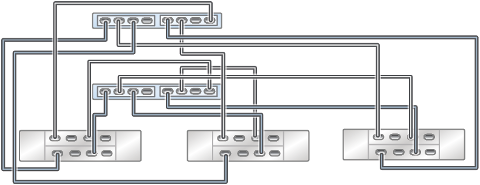

Figura 180  Controladores ZS3-2 en cluster con dos HBA conectados a tres estantes de discos DE3-24 en tres cadenas

image:Gráfico en el que se muestran controladores ZS3-2 en cluster con dos HBA conectados a tres estantes de discos DE3-24 en tres cadenas

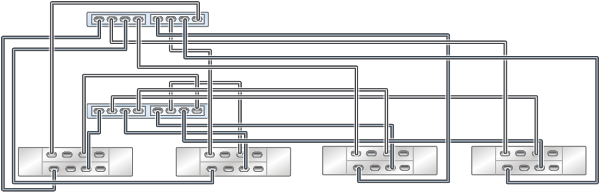

Figura 181  Controladores ZS3-2 en cluster con dos HBA conectados a cuatro estantes de discos DE3-24 en cuatro cadenas

image:Gráfico en el que se muestran controladores ZS3-2 en cluster con dos HBA conectados a cuatro estantes de discos DE3-24 en cuatro cadenas

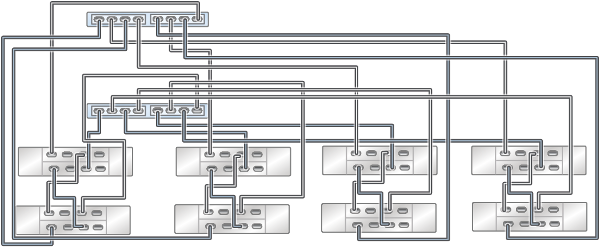

Figura 182  Controladores ZS3-2 en cluster con dos HBA conectados a ocho estantes de discos DE3-24 en cuatro cadenas

image:Gráfico en el que se muestran controladores ZS3-2 en cluster con dos HBA conectados a ocho estantes de discos DE3-24 en cuatro cadenas

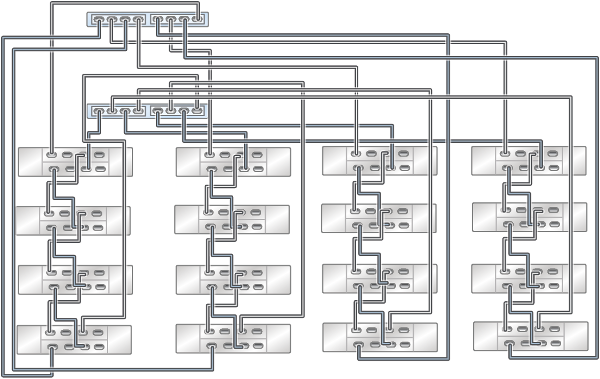

Figura 183  Controladores ZS3-2 en cluster con dos HBA conectados a dieciséis estantes de discos DE3-24 en cuatro cadenas

image:Gráfico en el que se muestran controladores ZS3-2 en cluster con dos HBA conectados a dieciséis estantes de discos DE3-24 en cuatro cadenas
