Controladores 7420 en cluster con estantes de discos Sun Disk Shelf (3 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en cluster con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.


Notas -  Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

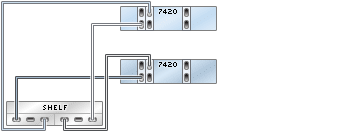

Figura 484  Controladores 7420 en cluster con tres HBA conectados a un estante de discos Sun Disk Shelf en una sola cadena

image:Gráfico en el que se muestran controladores 7420 en cluster con tres HBA conectados a un estante de discos Sun Disk Shelf en una sola cadena

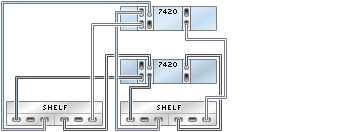

Figura 485  Controladores 7420 en cluster con tres HBA conectados a dos estantes de discos Sun Disk Shelf en dos cadenas

image:Gráfico en el que se muestran controladores 7420 en cluster con tres HBA conectados a dos estantes de discos Sun Disk Shelf en dos cadenas

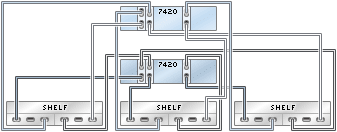

Figura 486  Controladores 7420 en cluster con tres HBA conectados a tres estantes de discos Sun Disk Shelf en tres cadenas

image:Gráfico en el que se muestran controladores 7420 en clusters con tres HBA conectados a tres estantes de discos Sun Disk Shelf en tres cadenas

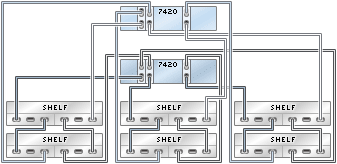

Figura 487  Controladores 7420 en cluster con tres HBA conectados a seis estantes de discos Sun Disk Shelf en tres cadenas

image:Gráfico en el que se muestran controladores 7420 en cluster con tres HBA conectados a seis estantes de discos Sun Disk Shelf en tres cadenas

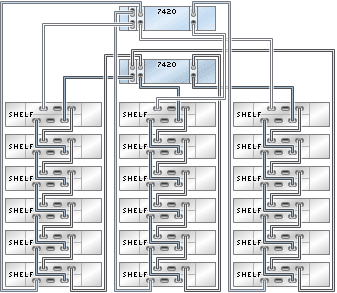

Figura 488  Controladores 7420 en cluster con tres HBA conectados a 18 estantes de discos Sun Disk Shelf en tres cadenas

image:Gráfico en el que se muestran controladores 7420 en clusters con tres HBA conectados a 18 estantes de discos Sun Disk Shelf en tres cadenas
