Tablas y diagramas de cableado para configuraciones de ZS5-4 Racked System para capacidad

En la siguiente tabla se describen las ubicaciones y las conexiones de puertos para dos controladores y ocho estantes de discos en el armario base, utilizando cables SAS de 3 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM.

Tabla 34  Armario base: ubicaciones y conexiones de controlador y estantes de discos
DESDE
HASTA
RU
CONTROLADOR
PUERTO HBA
RU
ESTANTE DE DISCOS
PUERTO DE ESTANTE DE DISCOS
20
1
Ranura 3, puerto 0
1
1
IOM 1, puerto 2
17
0
Ranura 6, puerto 0
1
1
IOM 0, puerto 2
20
1
Ranura 7, puerto 0
23
3
IOM 1, puerto 2
17
0
Ranura 9, puerto 0
23
3
IOM 0, puerto 2
17
0
Ranura 3, puerto 0
5, 13
2, 6
IOM 1, puerto 0
20
1
Ranura 6, puerto 0
5, 13
2, 6
IOM 0, puerto 0
17
0
Ranura 7, puerto 0
27, 35
4, 8
IOM 1, puerto 0
20
1
Ranura 9, puerto 0
27, 35
4, 8
IOM 0, puerto 0

En la siguiente tabla, se describen las ubicaciones y las conexiones de puertos para 10 estantes de discos en el armario de expansión 1, utilizando cables SAS de 6 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM. El armario de expansión 1 admite los estantes de discos del 9 al 18.

Tabla 35  Armario de expansión 1: ubicaciones y conexiones de controlador y estantes de discos
DESDE
HASTA
RU
CONTROLADOR
PUERTO HBA
RU
ESTANTE DE DISCOS
PUERTO DE ESTANTE DE DISCOS
20
1
Ranura 3, puerto 1
1
9
IOM 1, puerto 2
17
0
Ranura 6, puerto 1
1
9
IOM 0, puerto 2
20
1
Ranura 7, puerto 1
21
11
IOM 1, puerto 2
17
0
Ranura 9, puerto 1
21
11
IOM 0, puerto 2
17
0
Ranura 3, puerto 1
5, 9, 13, 17
10, 13, 14, 17
IOM 1, puerto 0
20
1
Ranura 6, puerto 1
5, 9, 13, 17
10, 13, 14, 17
IOM 0, puerto 0
17
0
Ranura 7, puerto 1
25, 33, 37
12, 16, 18
IOM 1, puerto 0
20
1
Ranura 9, puerto 1
25, 33, 37
12, 16, 18
IOM 0, puerto 0

En la siguiente tabla, se describen las ubicaciones y las conexiones de puertos para 10 estantes de discos en el armario de expansión 2, utilizando cables SAS de 6 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM. El armario de expansión 2 admite los estantes de discos del 19 al 28

Tabla 36  Armario de expansión 2: ubicaciones y conexiones de controlador y estantes de discos
DESDE
HASTA
RU
CONTROLADOR
PUERTO HBA
RU
ESTANTE DE DISCOS
PUERTO DE ESTANTE DE DISCOS
20
1
Ranura 3, puerto 2
1
19
IOM 1, puerto 2
17
0
Ranura 6, puerto 2
1
19
IOM 0, puerto 2
20
1
Ranura 7, puerto 2
21
21
IOM 1, puerto 2
17
0
Ranura 9, puerto 2
21
21
IOM 0, puerto 2
17
0
Ranura 3, puerto 2
5, 9, 13, 17
20, 23, 24, 27
IOM 1, puerto 0
20
1
Ranura 6, puerto 2
5, 9, 13, 17
20, 23, 24, 27
IOM 0, puerto 0
17
0
Ranura 7, puerto 2
25, 33, 37
22, 26, 28
IOM 1, puerto 0
20
1
Ranura 9, puerto 2
25, 33, 37
22, 26, 28
IOM 0, puerto 0

En la siguiente tabla, se describen las ubicaciones y las conexiones de puertos para 10 estantes de discos en el armario de expansión 3, utilizando cables SAS de 6 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM. El armario de expansión 2 admite los estantes de discos del 29 al 38.

Tabla 37  Armario de expansión 3: ubicaciones y conexiones de controlador y estantes de discos
DESDE
HASTA
RU
CONTROLADOR
PUERTO HBA
RU
ESTANTE DE DISCOS
PUERTO DE ESTANTE DE DISCOS
20
1
Ranura 3, puerto 3
1
29
IOM 1, puerto 2
17
0
Ranura 6, puerto 3
1
29
IOM 0, puerto 2
20
1
Ranura 7, puerto 3
21
31
IOM 1, puerto 2
17
0
Ranura 9, puerto 3
21
31
IOM 0, puerto 2
17
0
Ranura 3, puerto 3
5, 9, 13, 17
30, 33, 34, 37
IOM 1, puerto 0
20
1
Ranura 6, puerto 3
5, 9, 13, 17
30, 33, 34, 37
IOM 0, puerto 0
17
0
Ranura 7, puerto 3
25, 33, 37
32, 36, 38
IOM 1, puerto 0
20
1
Ranura 9, puerto 3
25, 33, 37
32, 36, 38
IOM 0, puerto 0

En los siguientes diagramas, se ilustra cómo cablear los sistemas montados en rack y cómo expandir el sistema en el futuro. La leyenda de cada diagrama es la siguiente:

  • Un círculo hueco indica la conexión de cable con el IOM superior (IOM 1).

  • Un círculo relleno indica la conexión de cable con el IOM inferior (IOM 0).

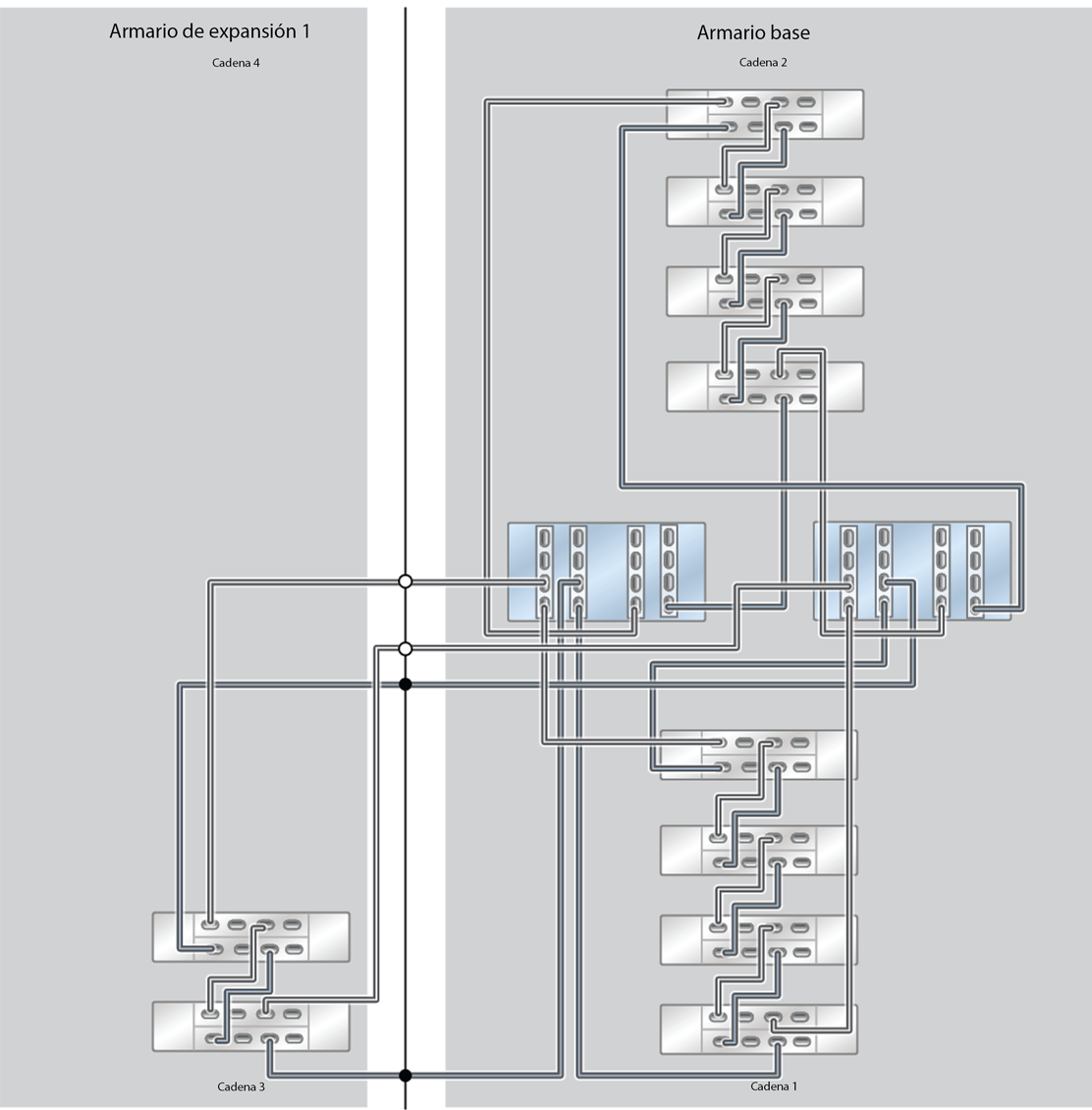

Figura 777  Configuración de ZS5-4 Racked System para capacidad: 10 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-4: 10 estantes de discos DE3-24C

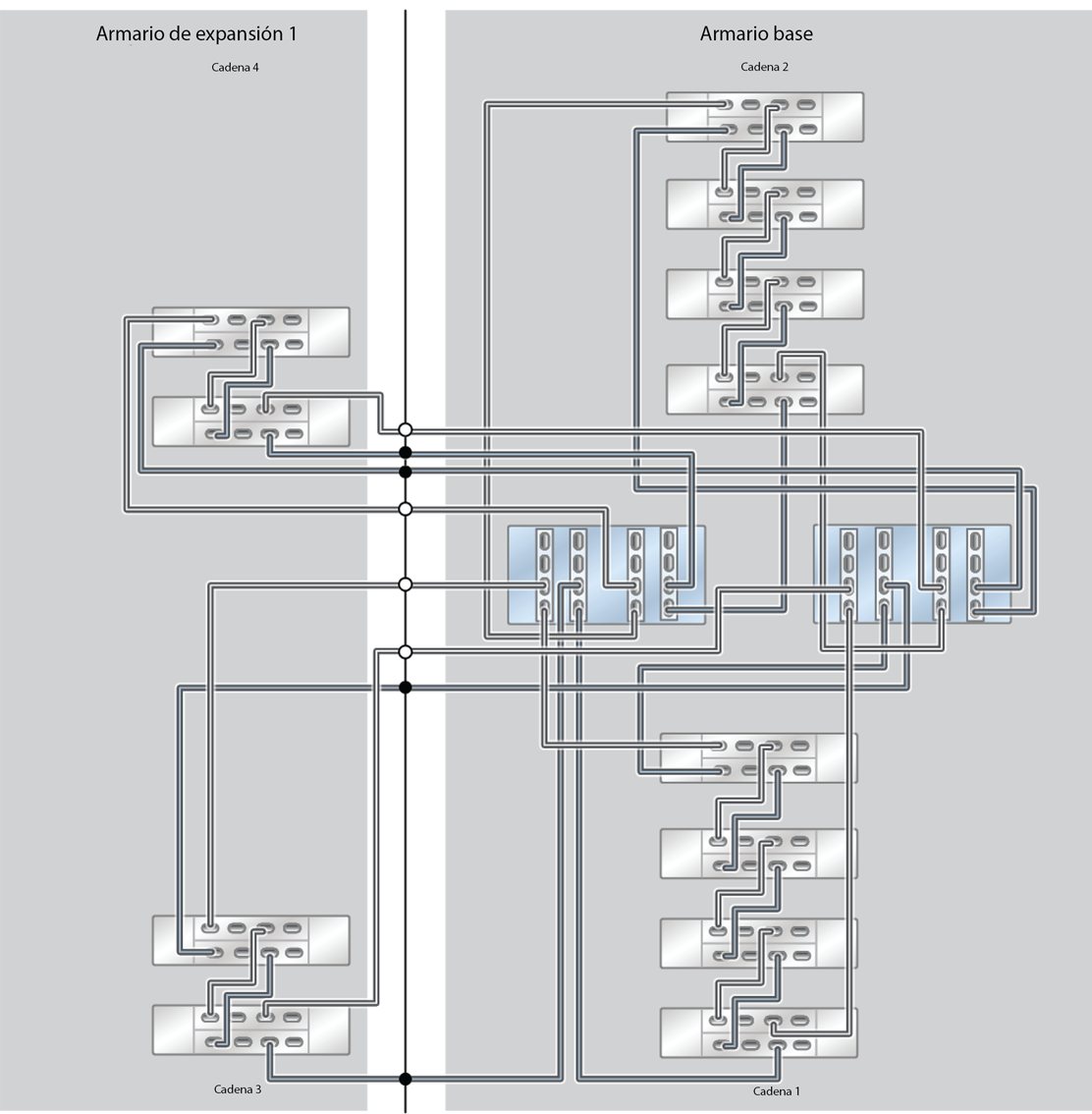

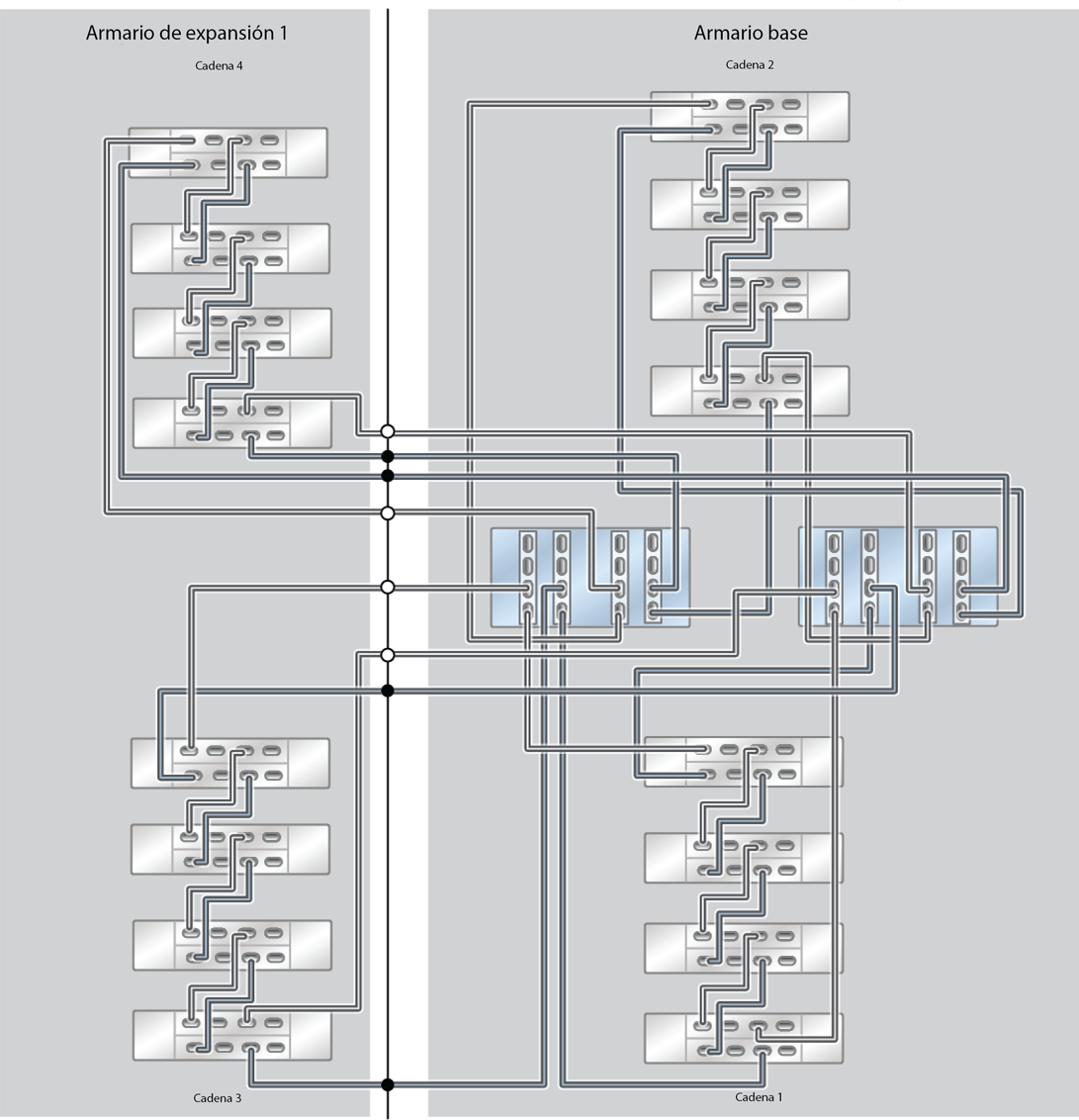

Figura 778  Configuración de ZS5-4 Racked System para capacidad: 12 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-4: 12 estantes de discos DE3-24C

Figura 779  Configuración de ZS5-4 Racked System para capacidad: 13 estantes de discos DE3-24C (medio rack)

image:ZFS Storage Appliance Racked System ZS5-4: 13 estantes de discos DE3-24C (medio rack)

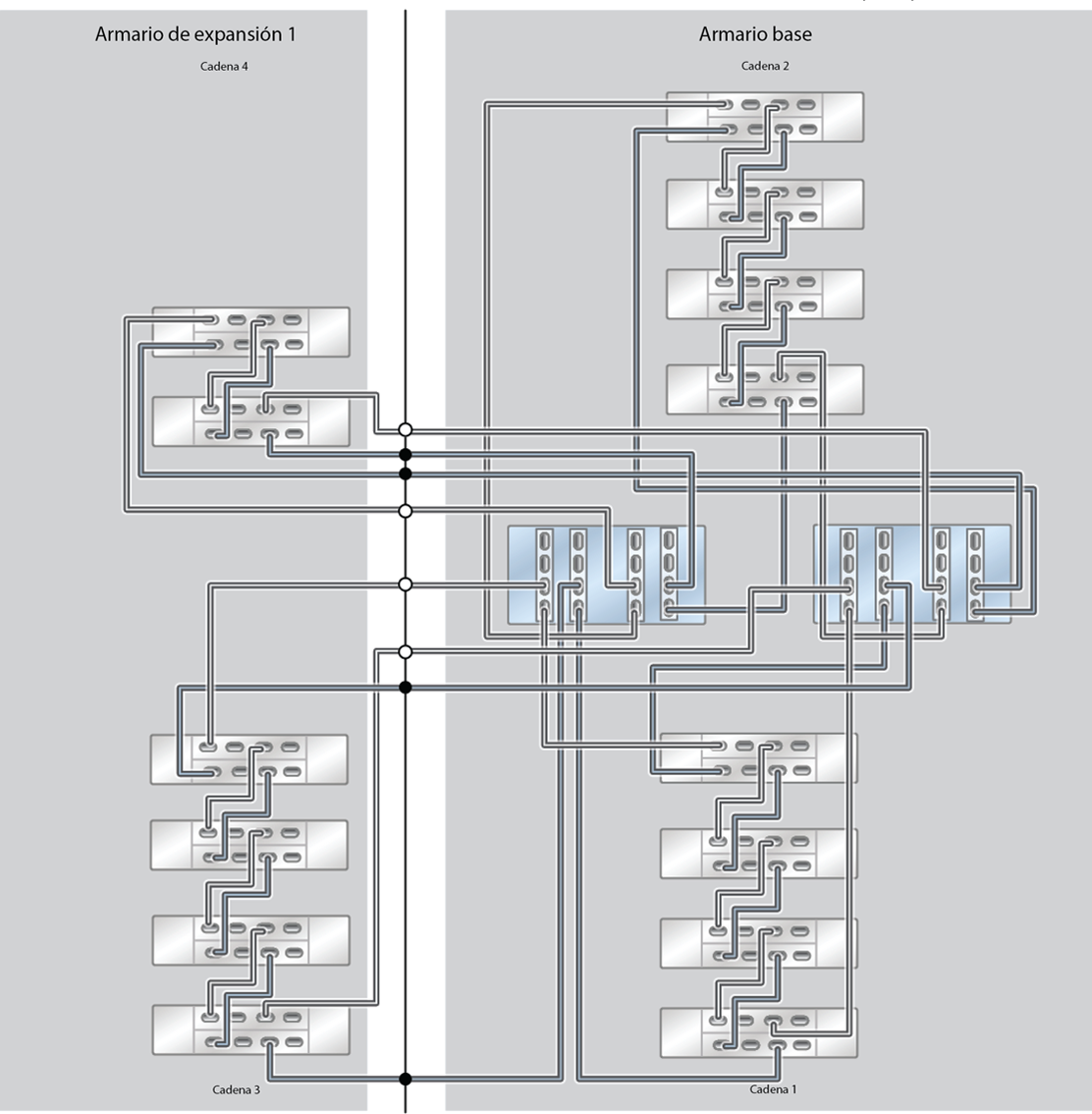

Figura 780  Configuración de ZS5-4 Racked System para capacidad: 14 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-4: 14 estantes de discos DE3-24C

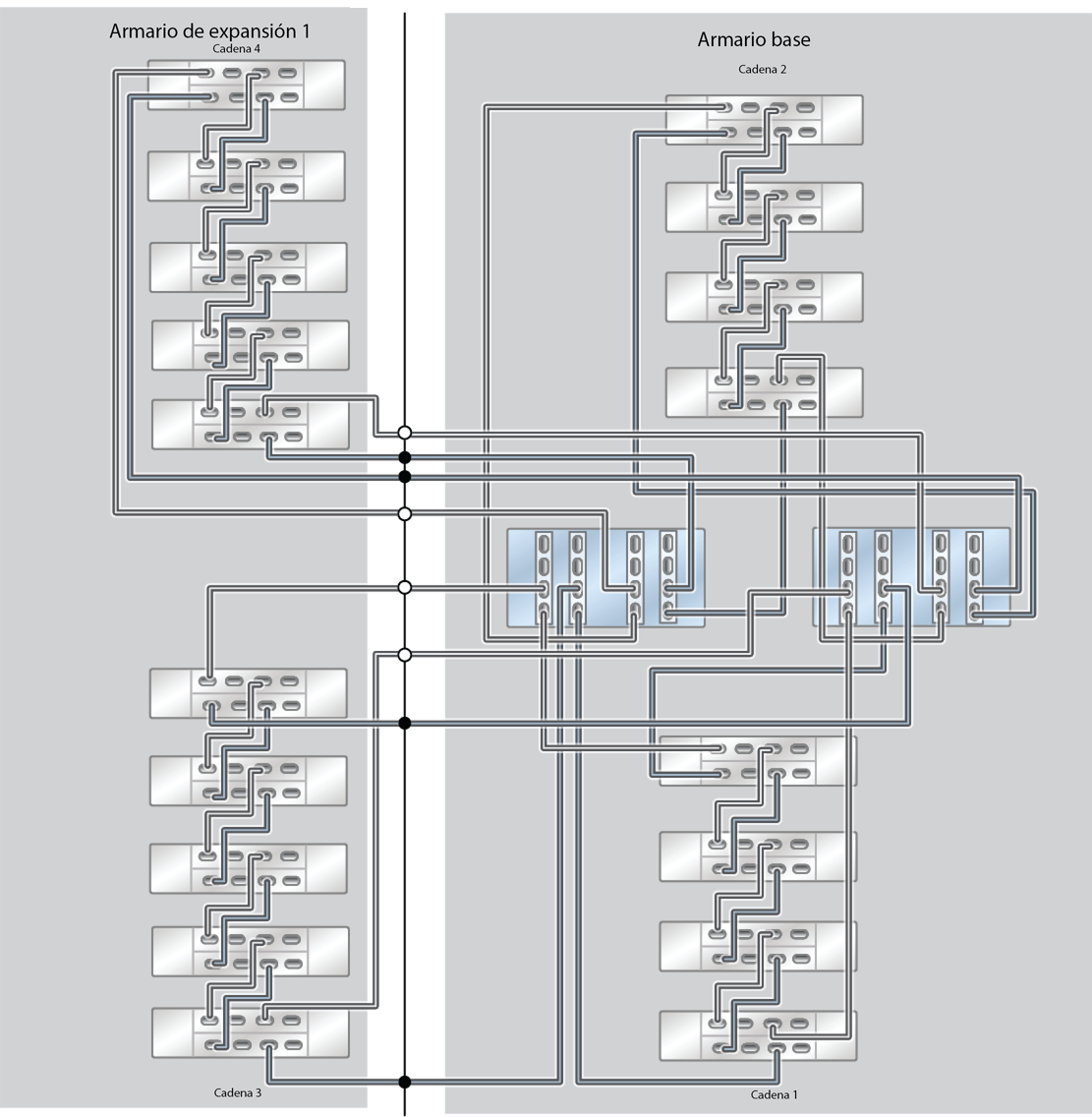

Figura 781  Configuración de ZS5-4 Racked System para capacidad: 16 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-4: 16 estantes de discos DE3-24C

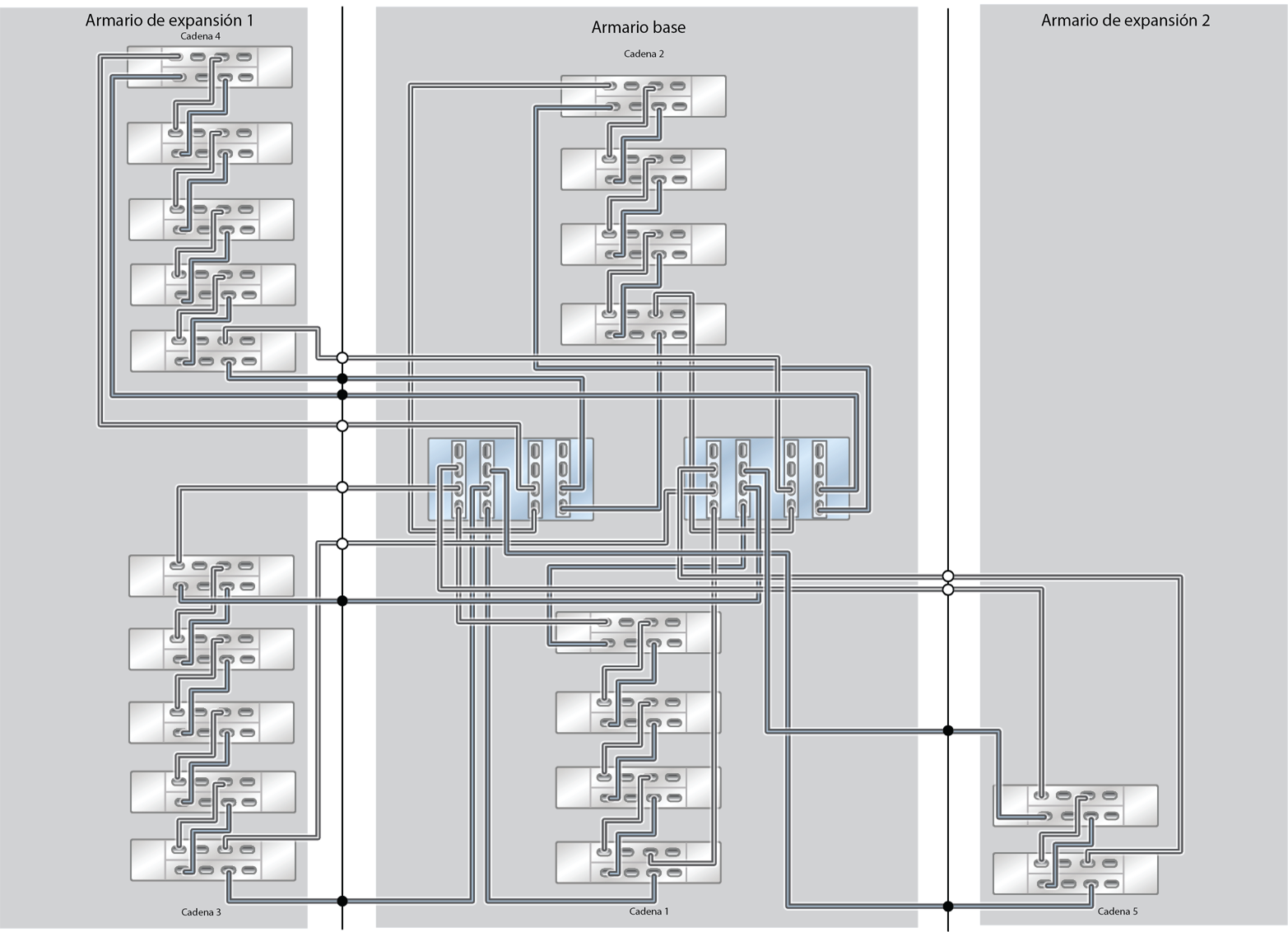

Figura 782  Configuración de ZS5-4 Racked System para capacidad: 18 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-4: 18 estantes de discos DE3-24C

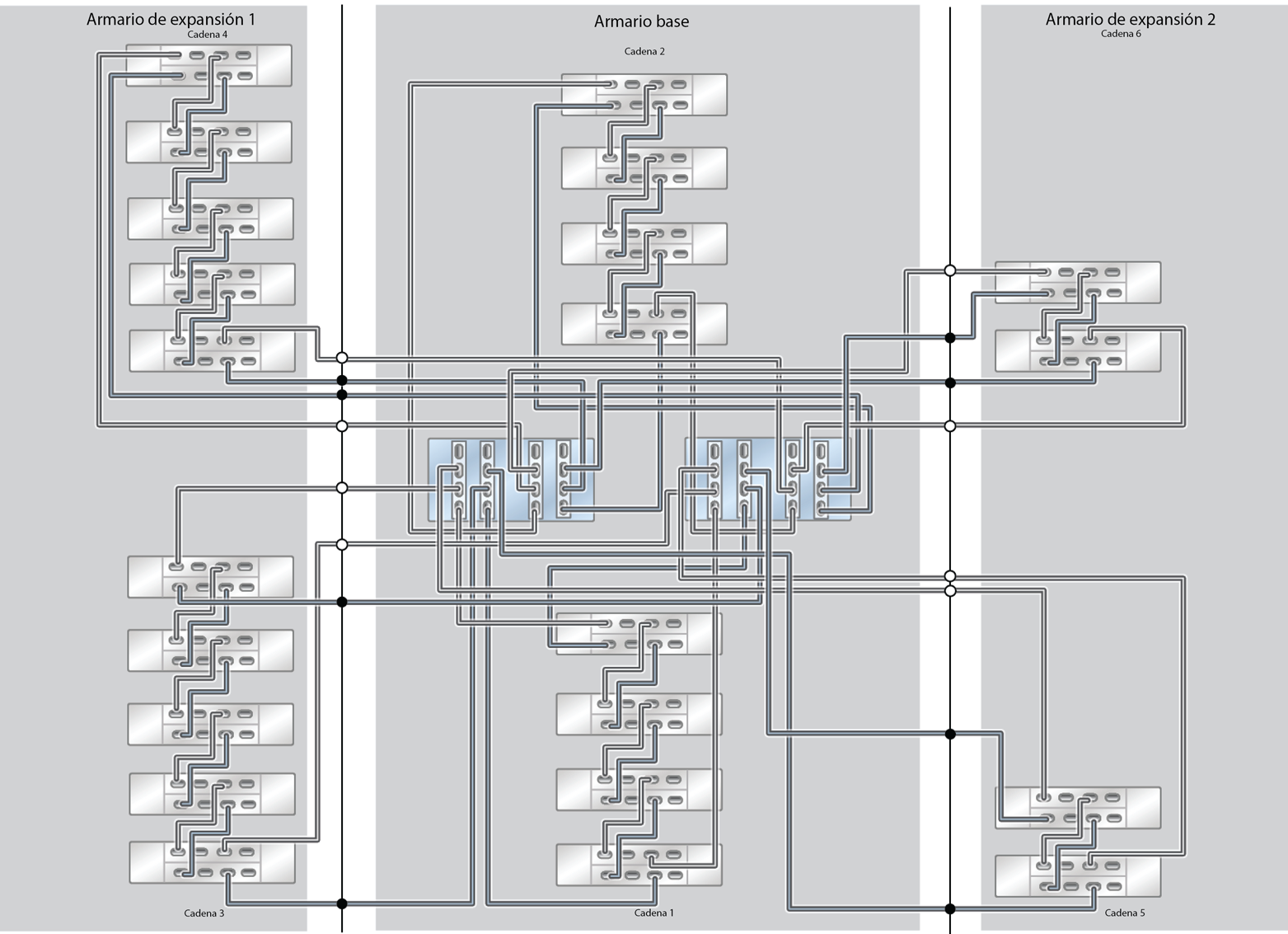

Figura 783  Configuración de ZS5-4 Racked System para capacidad: 20 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-4: 20 estantes de discos DE3-24C

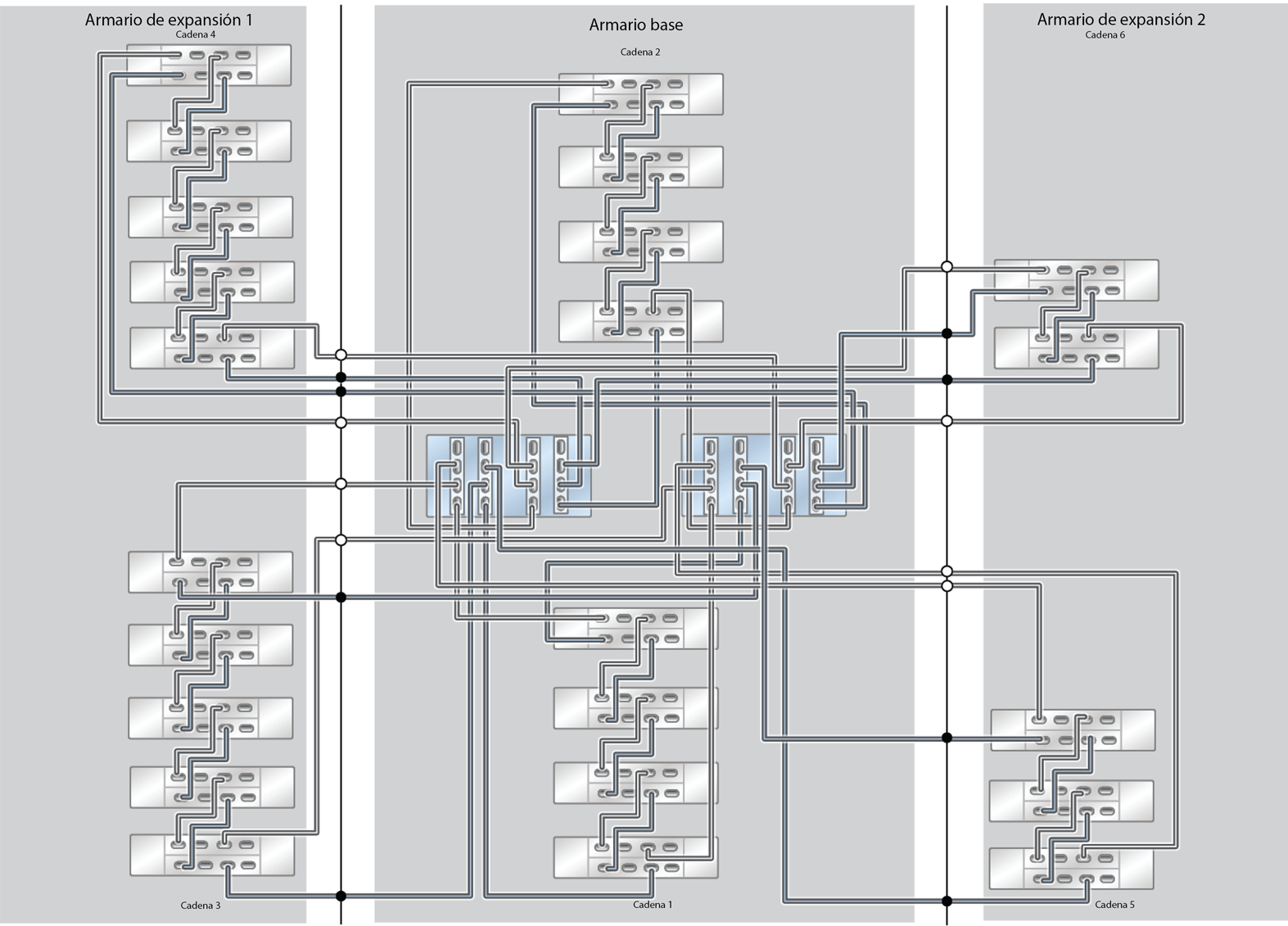

Figura 784  Configuración de ZS5-4 Racked System para capacidad: 22 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-4: 22 estantes de discos DE3-24C

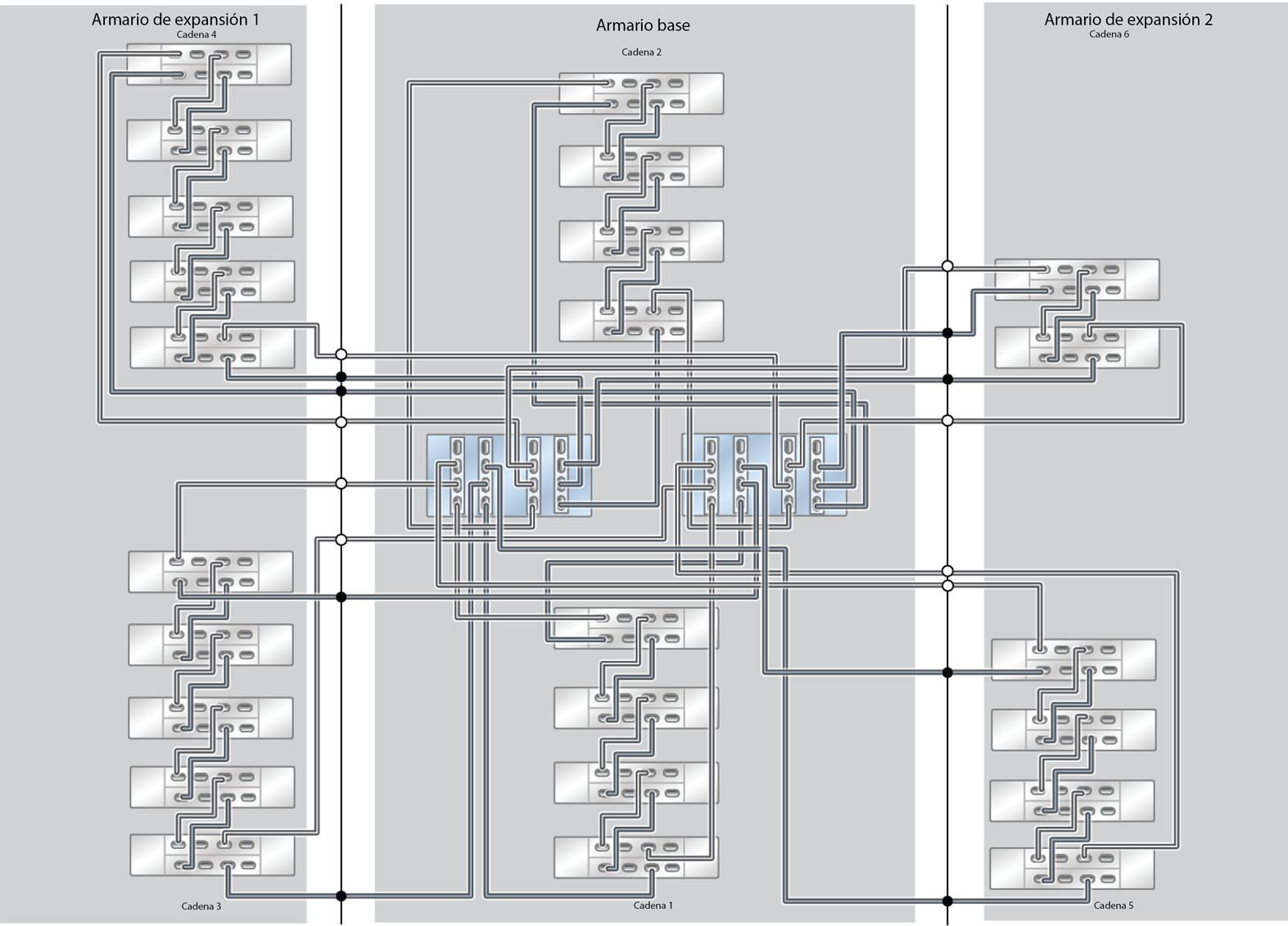

Figura 785  Configuración de ZS5-4 Racked System para capacidad: 23 estantes de discos DE3-24C (medio rack)

image:ZFS Storage Appliance Racked System ZS5-4: 23 estantes de discos DE3-24C (medio rack)

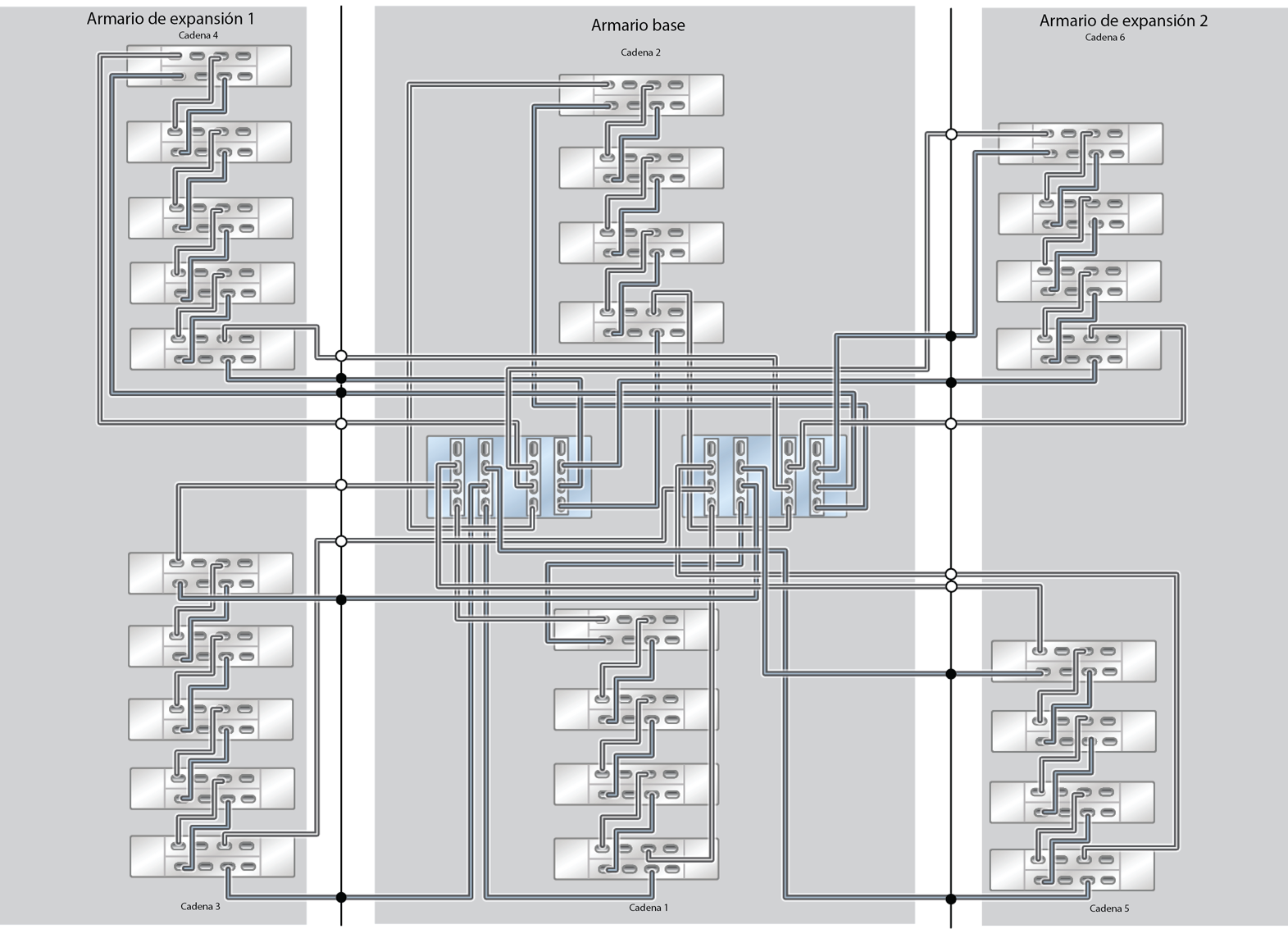

Figura 786  Configuración de ZS5-4 Racked System para capacidad: 24 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-4: 24 estantes de discos DE3-24C

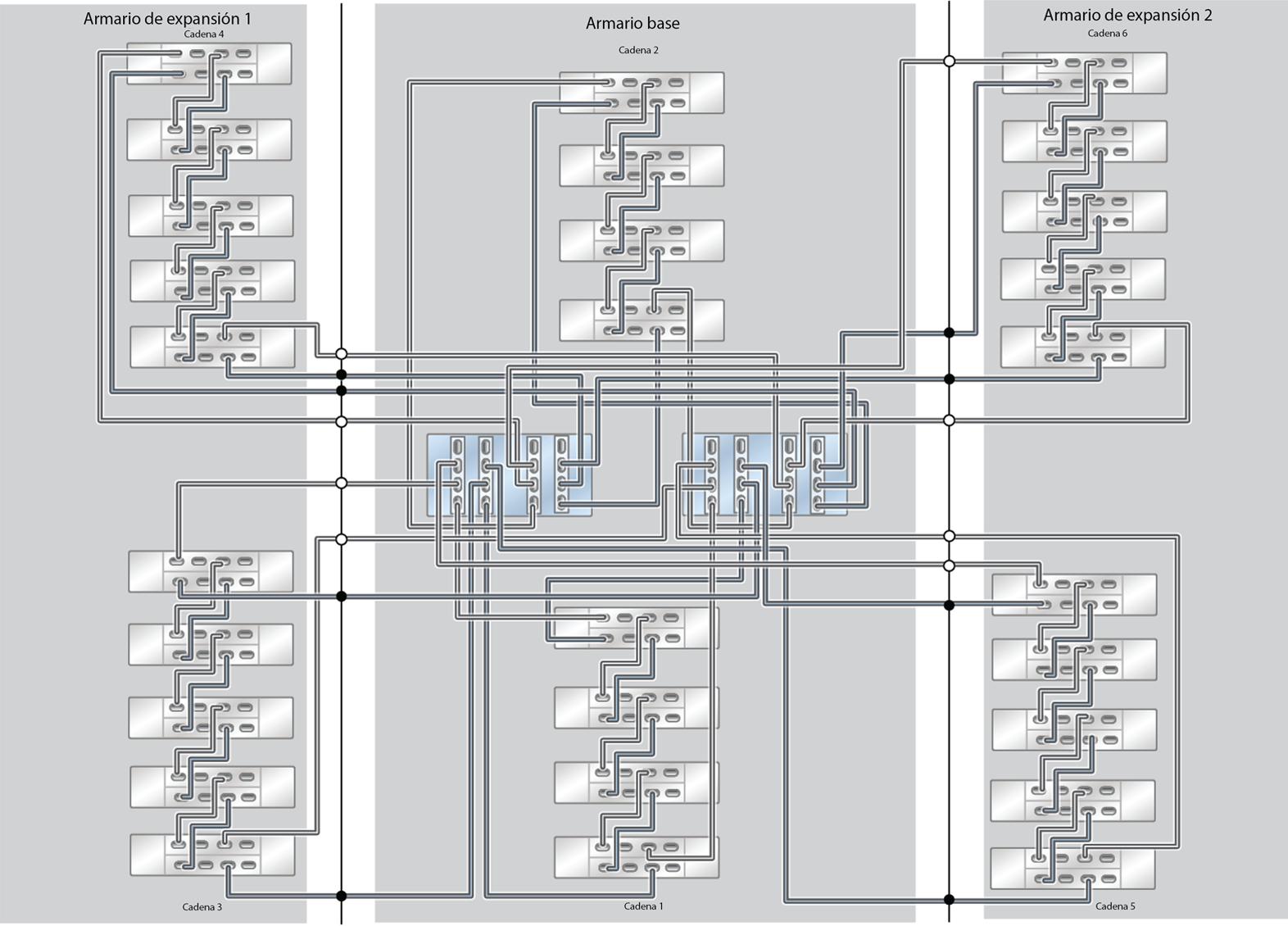

Figura 787  Configuración de ZS5-4 Racked System para capacidad: 26 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-4: 26 estantes de discos DE3-24C

Figura 788  Configuración de ZS5-4 Racked System para capacidad: 28 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-4: 28 estantes de discos DE3-24C

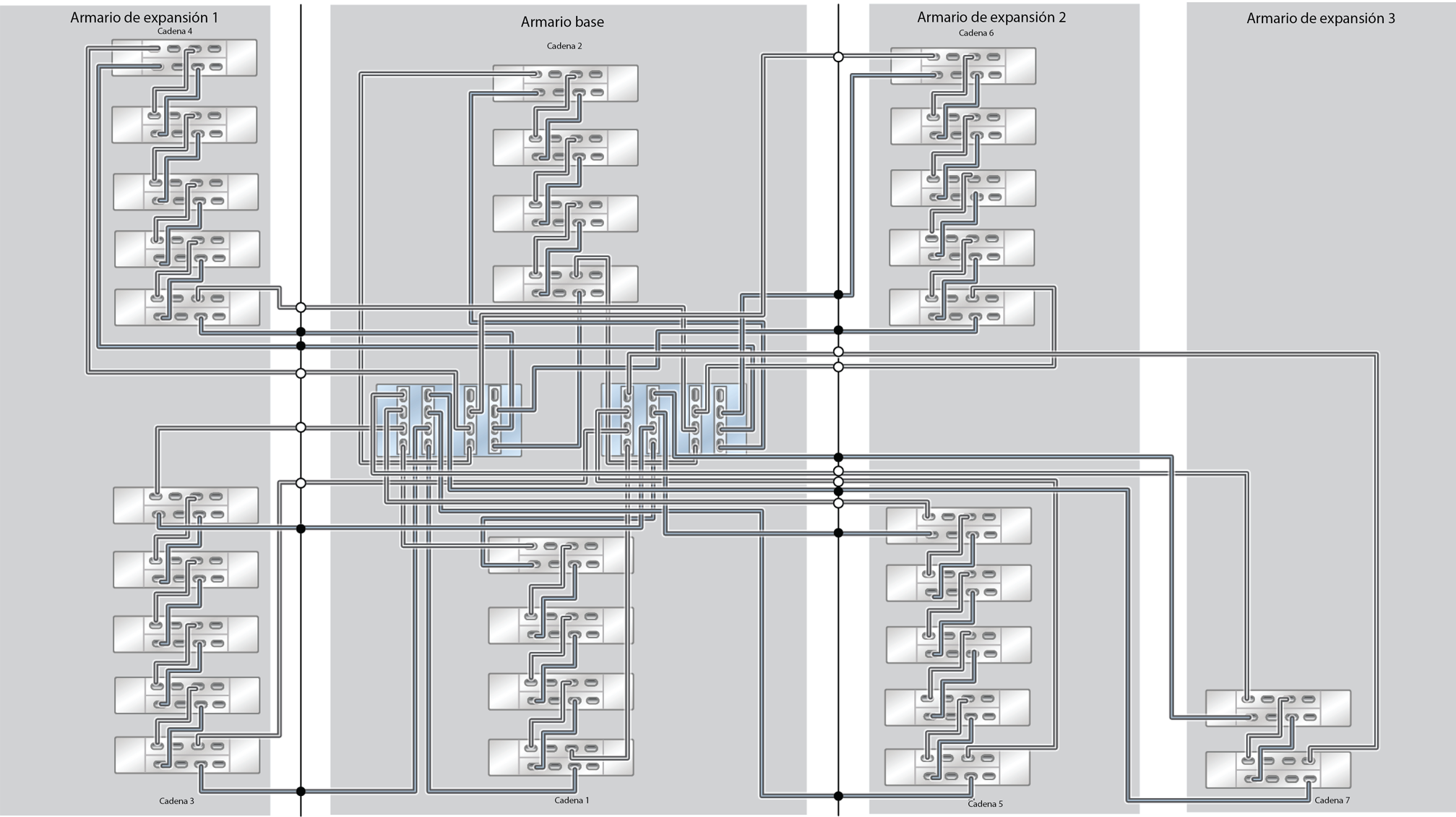

Figura 789  Configuración de ZS5-4 Racked System para capacidad: 30 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-4: 30 estantes de discos DE3-24C

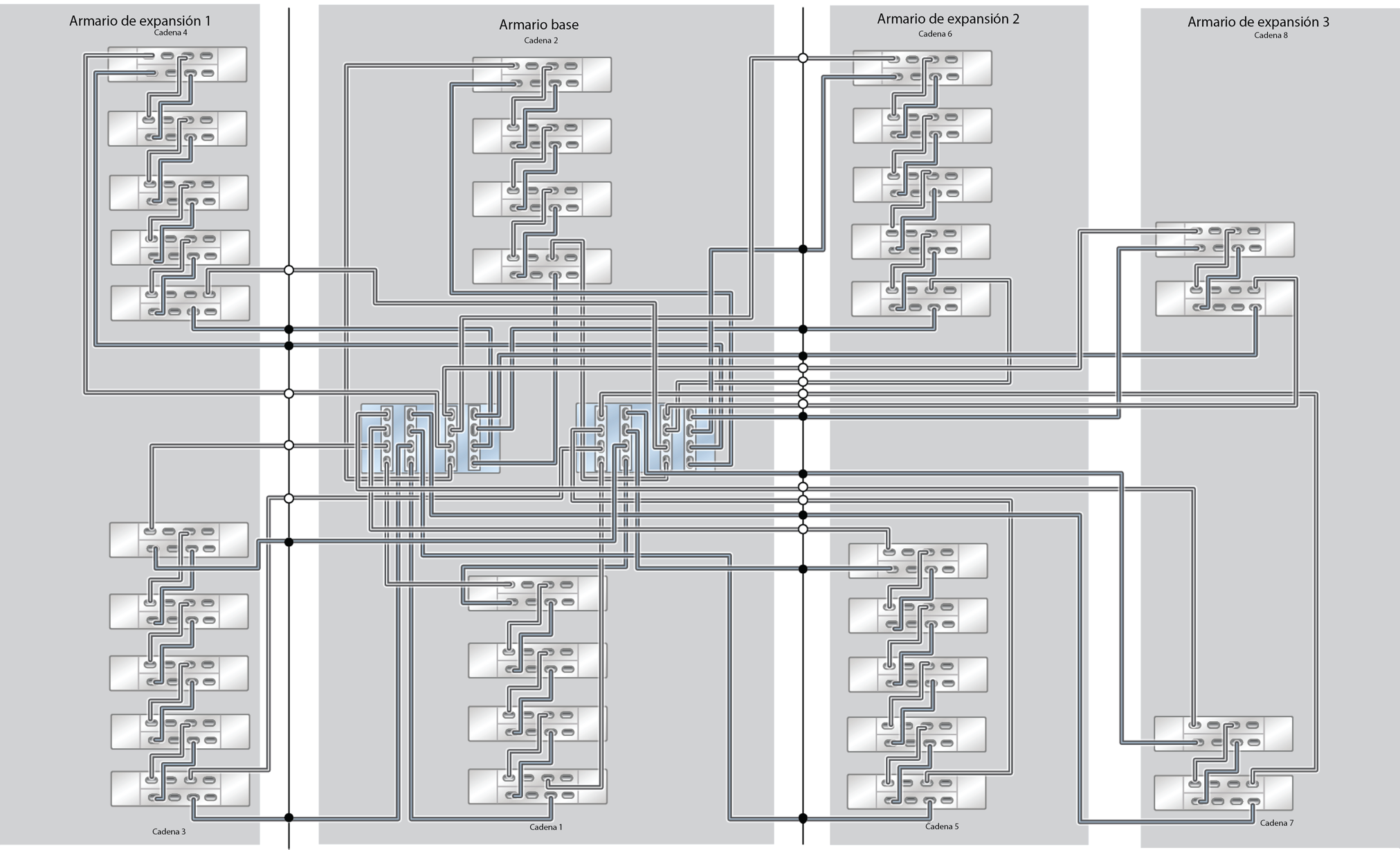

Figura 790  Configuración de ZS5-4 Racked System para capacidad: 32 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-4: 32 estantes de discos DE3-24C

Figura 791  Configuración de ZS5-4 Racked System para capacidad: 33 estantes de discos DE3-24C (medio rack)

image:ZFS Storage Appliance Racked System ZS5-4: 33 estantes de discos DE3-24C (medio rack)

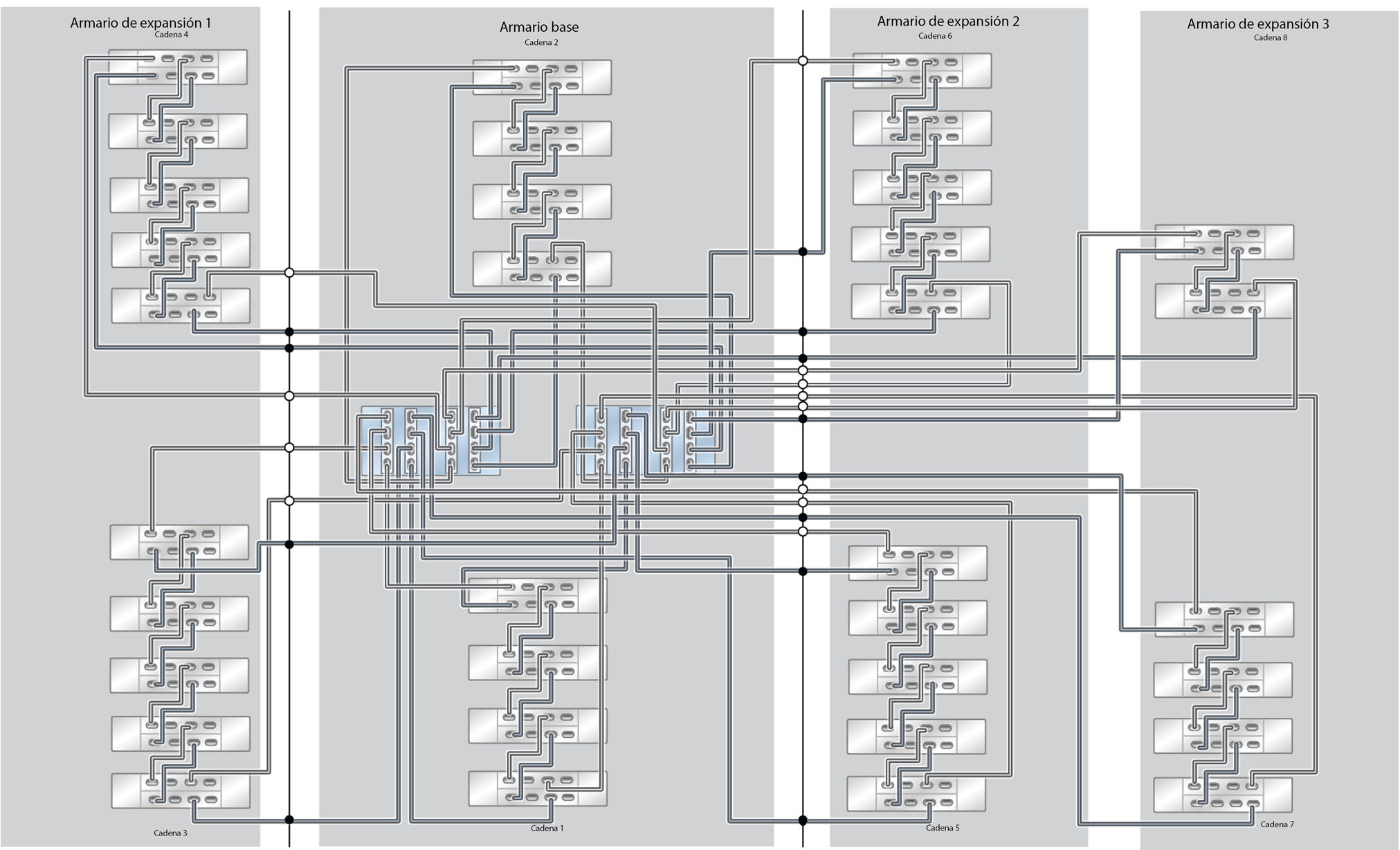

Figura 792  Configuración de ZS5-4 Racked System para capacidad: 34 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-4: 34 estantes de discos DE3-24C

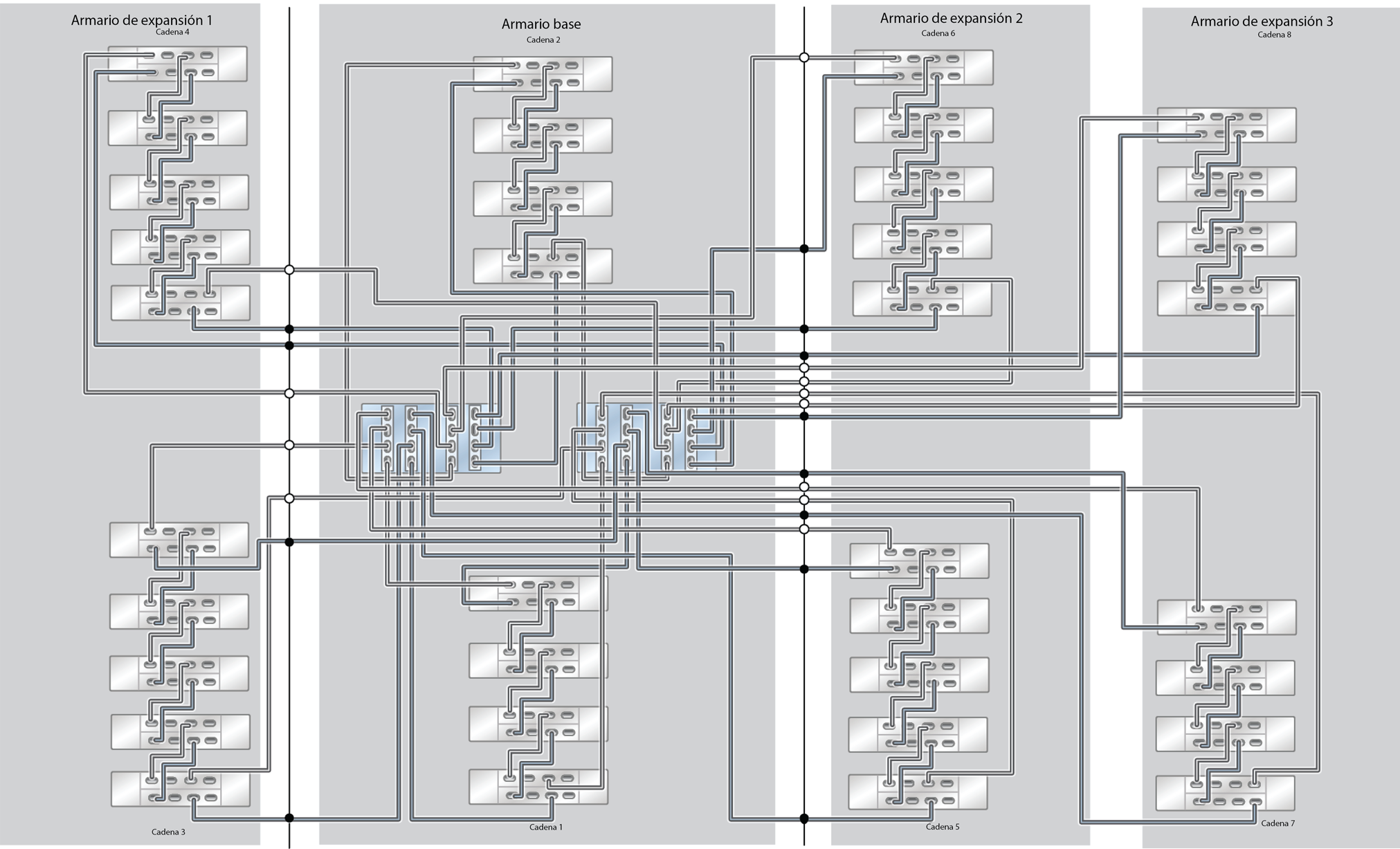

Figura 793  Configuración de ZS5-4 Racked System para capacidad: 36 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-4: 36 estantes de discos DE3-24C

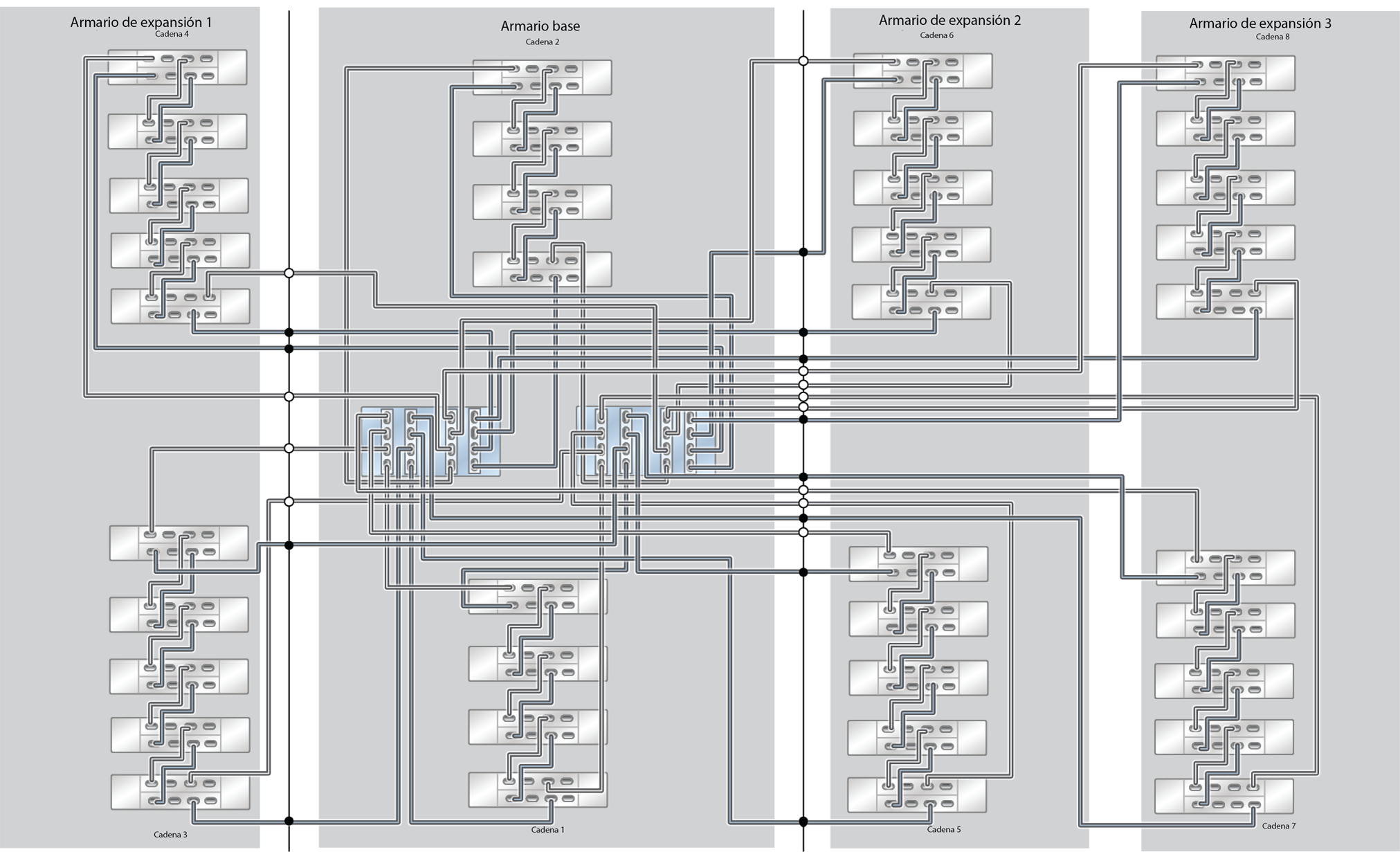

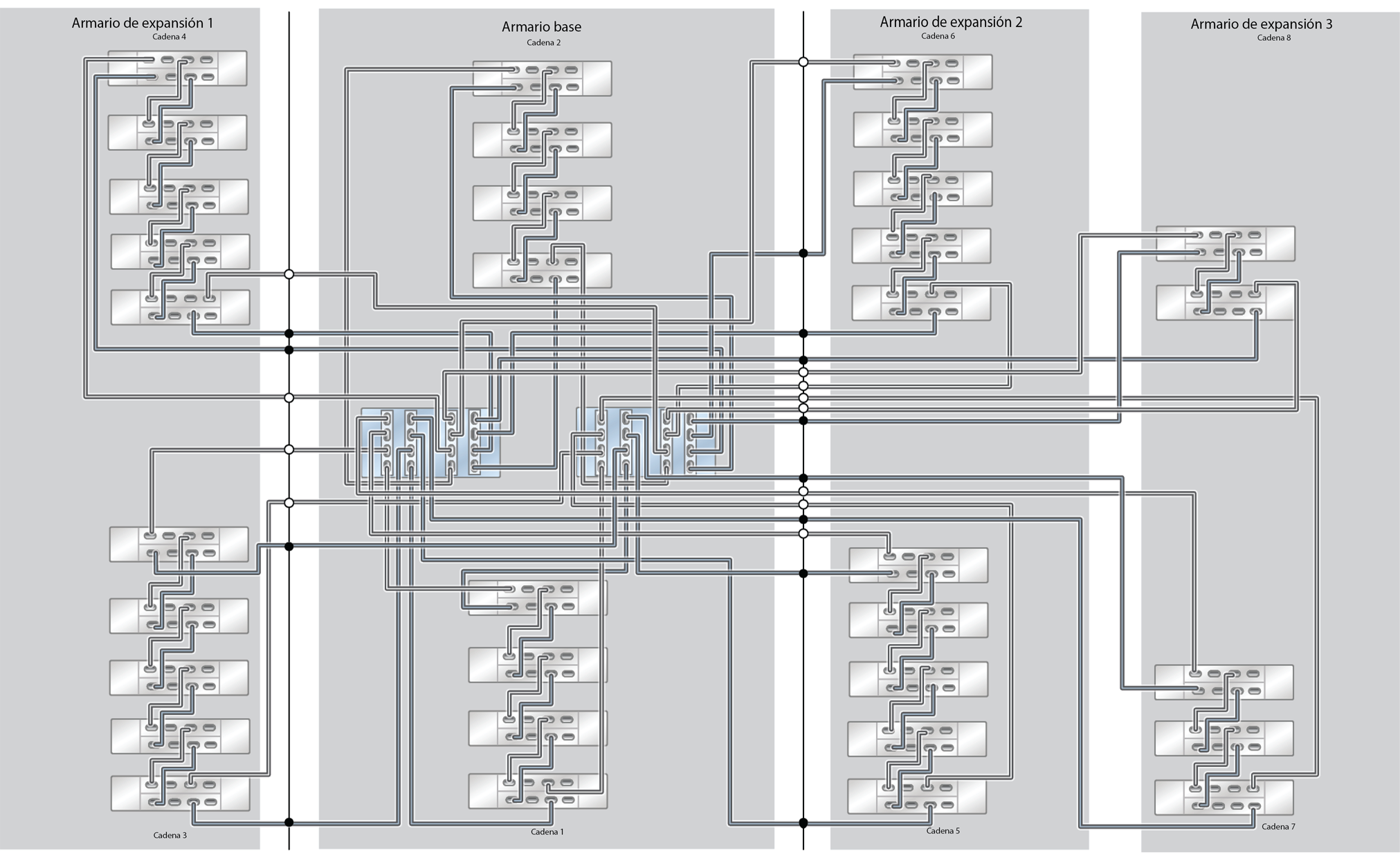

Figura 794  Configuración de ZS5-4 Racked System para capacidad: 38 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-4: 38 estantes de discos DE3-24C
