En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS3-2 independientes con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Figura 169 Controlador ZS3-2 independiente con dos HBA conectado a un estante de discos DE3-24 en una sola cadena
Figura 170 Controlador ZS3-2 independiente con dos HBA conectado a dos estantes de discos DE3-24 en dos cadenas

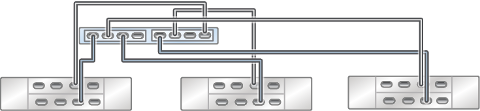

Figura 171 Controlador ZS3-2 independiente con dos HBA conectado a tres estantes de discos DE3-24 en tres cadenas

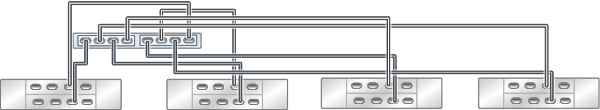

Figura 172 Controlador ZS3-2 independiente con dos HBA conectado a cuatro estantes de discos DE3-24 en cuatro cadenas

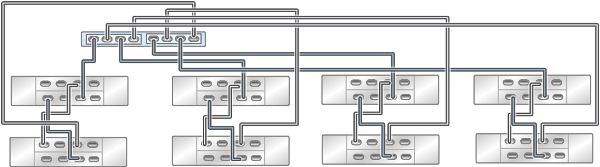

Figura 173 Controlador ZS3-2 independiente con dos HBA conectado a ocho estantes de discos DE3-24 en cuatro cadenas

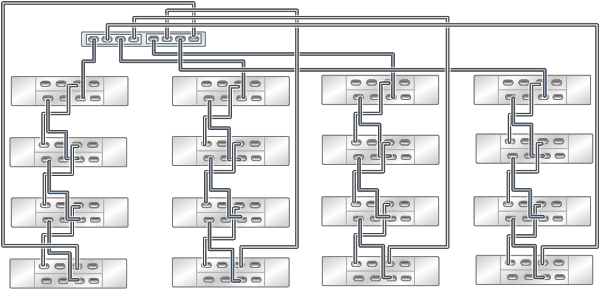

Figura 174 Controlador ZS3-2 independiente con dos HBA conectado a dieciséis estantes de discos DE3-24 en cuatro cadenas
