ZS4-4 en cluster con estantes de discos DE3-24 (4 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS4-4 en cluster con cuatro HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.


Notas -  Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

Figura 158  Controladores ZS4-4 en cluster con cuatro HBA conectados a un estante de discos DE3-24 en una sola cadena

image:Gráfico en el que se muestran controladores ZS4-4 en cluster con cuatro HBA conectados a un estante de discos DE3-24 en una sola cadena

Figura 159  Controladores ZS4-4 en cluster con cuatro HBA conectados a dos estantes de discos DE3-24 en dos cadenas

image:Gráfico en el que se muestran controladores ZS4-4 en cluster con cuatro HBA conectados a dos estantes de discos DE3-24 en dos cadenas

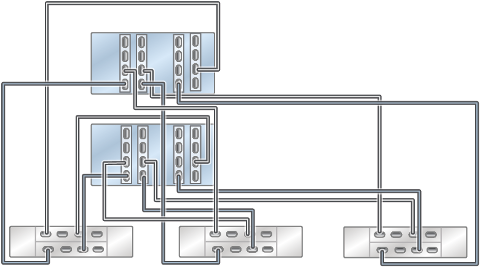

Figura 160  Controladores ZS4-4 en cluster con cuatro HBA conectados a tres estantes de discos DE3-24 en tres cadenas

image:Gráfico en el que se muestran controladores ZS4-4 en cluster con cuatro HBA conectados a tres estantes de discos DE3-24 en tres cadenas

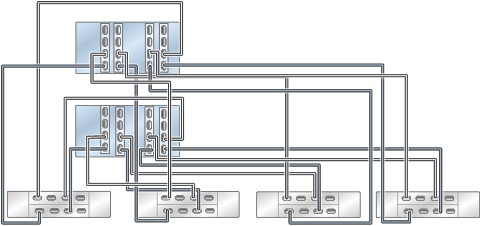

Figura 161  Controladores ZS4-4 en cluster con cuatro HBA conectados a cuatro estantes de discos DE3-24 en cuatro cadenas

image:Gráfico en el que se muestran controladores ZS4-4 en cluster con cuatro HBA conectados a cuatro estantes de discos DE3-24 en cuatro cadenas

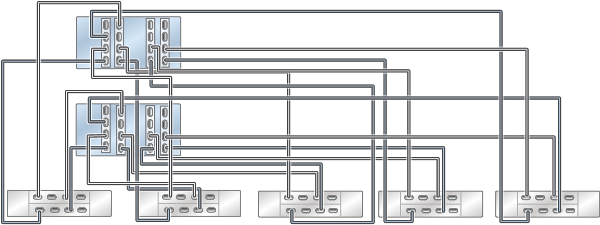

Figura 162  Controladores ZS4-4 en cluster con cuatro HBA conectados a cinco estantes de discos DE3-24 en cinco cadenas

image:Gráfico en el que se muestran controladores ZS4-4 en cluster con cuatro HBA conectados a cinco estantes de discos DE3-24 en cinco cadenas

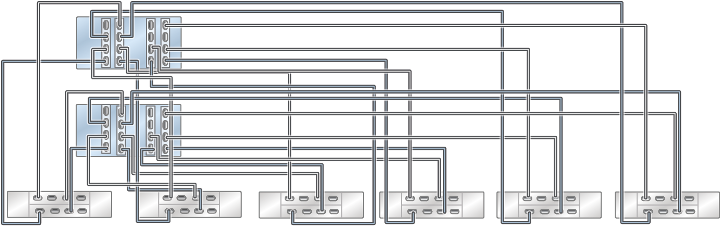

Figura 163  Controladores ZS4-4 en cluster con cuatro HBA conectados a seis estantes de discos DE3-24 en seis cadenas

image:Gráfico en el que se muestran controladores ZS4-4 en cluster con cuatro HBA conectados a seis estantes de discos DE3-24 en seis cadenas

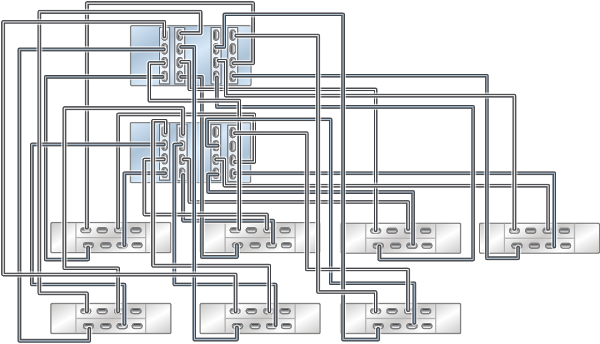

Figura 164  Controladores ZS4-4 en cluster con cuatro HBA conectados a siete estantes de discos DE3-24 en siete cadenas

image:Gráfico en el que se muestran controladores ZS4-4 en cluster con cuatro HBA conectados a siete estantes de discos DE3-24 en siete cadenas

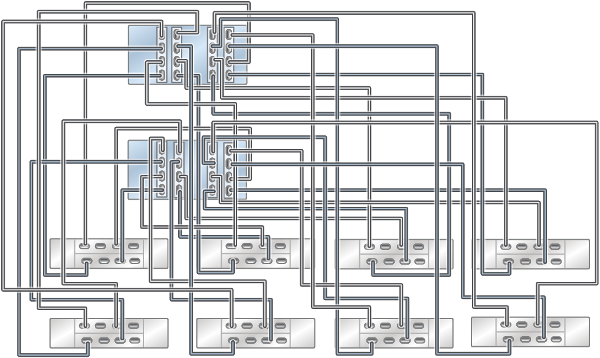

Figura 165  Controladores ZS4-4 en cluster con cuatro HBA conectados a ocho estantes de discos DE3-24 en ocho cadenas

image:Gráfico en el que se muestran controladores ZS4-4 en cluster con cuatro HBA conectados a ocho estantes de discos DE3-24 en ocho cadenas
