Configuraciones de ZS9-2 HE Racked System para solo unidades flash/combinación

En esta sección, se proporcionan una descripción general y diagramas de cableado para sistemas ZS9-2 HE Racked System que tienen configuraciones para solo unidades flash/combinación con estantes de discos DE3-24P o con una combinación de estantes de discos DE3-24P y DE3-24C. Los estantes de discos DE3-24P de alto rendimiento están compuestos por 20 o 24 SSD que solo tienen unidades flash, o 20 o 24 unidades de disco duro de alta velocidad. Algunas configuraciones incluyen dispositivos de log y/o caché de lectura. Las configuraciones de rendimiento máximo admiten estantes de discos DE3-24P, mientras que las configuraciones de rendimiento óptimo admiten estantes de discos DE3-24P y DE3-24C. Algunas configuraciones no admiten los armarios de expansión.

En esta sección, se incluyen los siguientes temas:

Descripción general de configuraciones de ZS9-2 HE Racked System para solo unidades flash/combinación

Las configuraciones para solo unidades flash/combinación aprovechan los estantes de discos DE3-24P de alto rendimiento y están disponibles en un armario base o en un armario base con un máximo de tres armarios de expansión. Se ofrecen seis opciones de armario base en un total de 30 configuraciones de sistema posibles; todas las opciones de armario base incluyen dos controladores ZS9-2 HE.


Notas -  Si bien Oracle ZFS Storage Appliance Racked System ZS9-2 tiene configuraciones preestablecidas, se puede actualizar in situ a cualquier configuración compatible para Oracle ZFS Storage ZS9-2. Por ejemplo, para actualizar el sistema en rack, puede agregar un estante de discos a una configuración de dos estantes de discos, realizar el cableado del nuevo estante de discos y luego volver a conectar los estantes de discos. De esta manera, se obtienen tres estantes de discos aunque el sistema en rack no se presente en una configuración de tres estantes discos. Las actualizaciones complejas requieren mucho trabajo de planificación y recableado.

Las configuraciones de ZS9-2 HE Racked System para rendimiento máximo presentan hasta ocho estantes de discos Oracle Storage Drive Enclosure DE3-24P en el armario base. Los estantes de discos se configuran como un único estante por cadena para obtener un rendimiento máximo. Según el número de cadenas del armario base, las configuraciones de ZS9-2 HE Racked System para rendimiento máximo pueden tener hasta tres armarios de expansión.

Tabla 10  Componentes de las configuraciones de ZS9-2 HE Racked System para rendimiento máximo
Armario base
Armario de expansión 1
Armario de expansión 2
Armario de expansión 3
Hasta 8 estantes de discos DE3-24P
Configuraciones de fábrica: 1, 2, 4, 6 u 8 estantes de discos DE3-24P
Dos controladores ZS9-2 HE
Hasta 10 estantes de discos DE3-24C
Hasta 10 estantes de discos DE3-24C
Hasta 10 estantes de discos DE3-24C

Las configuraciones de ZS9-2 HE Racked System para rendimiento óptimo presentan hasta 18 estantes de discos Oracle Storage Drive Enclosure DE3-24P (configurados como dos estantes por cadena y dos estantes adicionales en la última cadena), además de diversas combinaciones de estantes de discos Oracle Storage Drive Enclosure DE3-24C y DE3-24P en el armario base. En los armarios de expansión, se ofrecen solo estantes de discos DE3-24C, con un máximo de 10 cada uno. Las configuraciones se ofrecen en múltiplos de dos estantes de discos y en una expansión de medio rack. Cada armario de expansión puede contener 2, 4, 5 (medio rack), 6, 8 o 10 estantes de discos DE3-24C. Según el número de cadenas del armario base, las configuraciones de ZS9-2 HE Racked System para rendimiento óptimo pueden tener hasta tres armarios de expansión.

Tabla 11  Componentes de las configuraciones de ZS9-2 HE Racked System para rendimiento óptimo
Armario base
Armario de expansión 1
Armario de expansión 2
Armario de expansión 3
Hasta 18 estantes de discos DE3-24P

    Configuraciones de fábrica:

  • Estantes de discos DE3-24P: 2, 4, 6, 8, 10, 12, 14, 16 o 18

  • Estantes de discos DE3-24C/DE3-24P combinados:

    • 2 DE3-24C/2 a 14 DE3-24P

    • 4 DE3-24C/2 a 10 DE3-24P

    • 6 DE3-24C/2 a 6 DE3-24P

    • 8 DE3-24C/2 DE3-24P

Dos controladores ZS9-2 HE
Hasta 10 estantes de discos DE3-24C
Hasta 10 estantes de discos DE3-24C
Hasta 10 estantes de discos DE3-24C

Las configuraciones de ZS9-2 HE Racked System para solo unidades flash/combinación admiten diversas opciones de almacenamiento.

Tabla 12  Tipos de dispositivo de estantes de discos de ZS9-2 HE Racked System y configuraciones permitidas
Estante de discos
Dispositivos de datos
Dispositivos de caché de lectura
Dispositivos de log
DE3-24P, solo flash
SSD de 7,68 TB: 24 en las ranuras 0 a 23 o 20 en las ranuras 0 a 19
No permitido
SSD de 200 GB en las ranuras de 20 a 23
DE3-24P
HDD de 1,2 TB: 24 en las ranuras de 0 a 23 o 20 en las ranuras de 0 a 19
SSD de 7,68 TB en las ranuras 20 a 23
SSD de 200 GB en las ranuras de 20 a 23
DE3-24C
HDD de 10 o 14 TB: 24 en las ranuras 0 a 23 o 20 en las ranuras 0 a 19
SSD de 7,68 TB en las ranuras 20 a 23
SSD de 200 GB en las ranuras de 20 a 23

Configuraciones de armario base para configuraciones de ZS9-2 HE Racked System para solo unidades flash/combinación

Las configuraciones de ZS9-2 HE Racked System para rendimiento máximo tienen cuatro HBA SAS-3 en cada controlador, que proporcionan un máximo de 16 puertos de conectividad HBA SAS-3.

El orden de numeración de los puertos del HBA SAS-3 es ascendente, desde abajo (puerto 0) hacia arriba (puerto 3). Tanto las tarjetas del HBA SAS-3 como los estantes de discos DE3-24 usan conectores SFF 8644.

En la siguiente figura se muestra el número de ranura de cada tarjeta del HBA y los números de puertos en cada tarjeta.

Figura 687  Números de ranura del HBA del controlador ZS9-2 HE (vista posterior)

image:En este gráfico, se muestra el panel posterior del ZS9-2 HE con los números de ranuras del HBA.

Como se muestra en la siguiente figura, el estante de discos DE3-24P tiene dos módulos de E/S (IOM) con cuatro puertos cada uno. En todas las configuraciones de cableado, el puerto 1 y el puerto 3 nunca se usan.

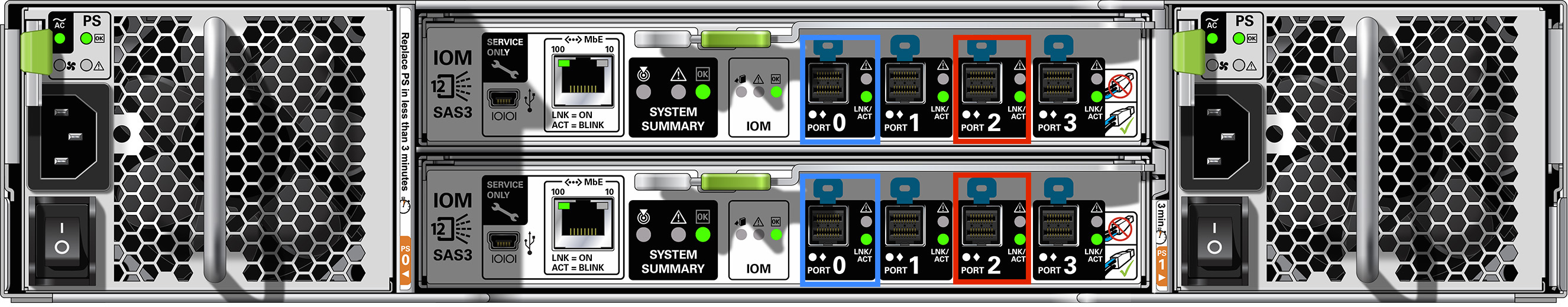

Figura 688  Conexiones del HBA del estante de discos DE3-24P (vista posterior)

image:En esta imagen, se muestra el panel posterior del estante de discos DE3-24P con las conexiones del HBA.

Como se muestra en la siguiente figura, el estante de discos DE3-24C tiene dos módulos de E/S (IOM) con cuatro puertos cada uno. En todas las configuraciones de cableado, el puerto 1 y el puerto 3 nunca se usan.

Figura 689  Conexiones del HBA del estante de discos DE3-24C (vista posterior)

image:En esta imagen, se muestra el panel posterior del estante de discos DE3-24C con las conexiones del HBA.

Las configuraciones de cableado de ZS9-2 HE Racked System para solo unidades flash/combinación siguen metodologías de conexión de cables estándar con restricciones adicionales que permiten el uso del organizador de cables (CMA). Proporcionan una implementación más práctica para la asociación con dispositivos de caché de lectura y dispositivos de log SSD, expansión limitada con armarios múltiples y se los puede configurar para rendimiento máximo u óptimo.

Los cambios de versiones que representen un cambio en el número de tarjetas del HBA SAS-3 o que incluyan más de un armario que no sea un sistema ZS9-2 HE Racked System original o que no sea compatible con ZS9-2 HE Racked System se deberán volver a cablear para esa configuración específica. Para ver ejemplos de cableado de conexión de estantes de discos DE3-24 con un controlador ZS9-2 HE con HBA SAS-3 de puerto 4x4, consulte Cableado de estantes de discos DE3-24 con controladores ZS9-2 de gama alta (HE). Para obtener directrices acerca de la longitud de los cables SAS, consulte Directrices de cableado y armarios.

Los armarios son independientes y vienen cableados de acuerdo con la metodología de cableado requerida. En los siguientes diagramas, se ilustran las conexiones de cables de las seis opciones de armario base.

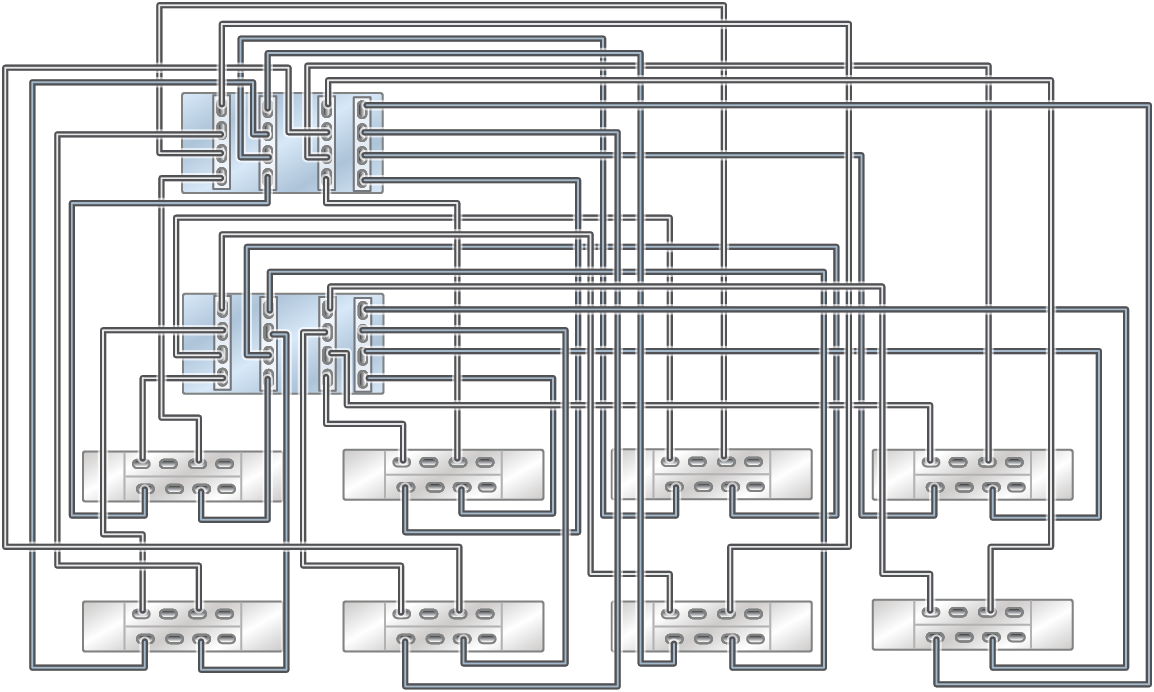

Figura 690  Configuración de ZS9-2 HE Racked System para rendimiento: de 1 a 8 estantes de discos DE3-24P (rendimiento máximo)

image:En esta imagen, se muestra el sistema ZS9-2 HE Racked System con 1 a 8 estantes de discos DE3-24P en ocho cadenas.

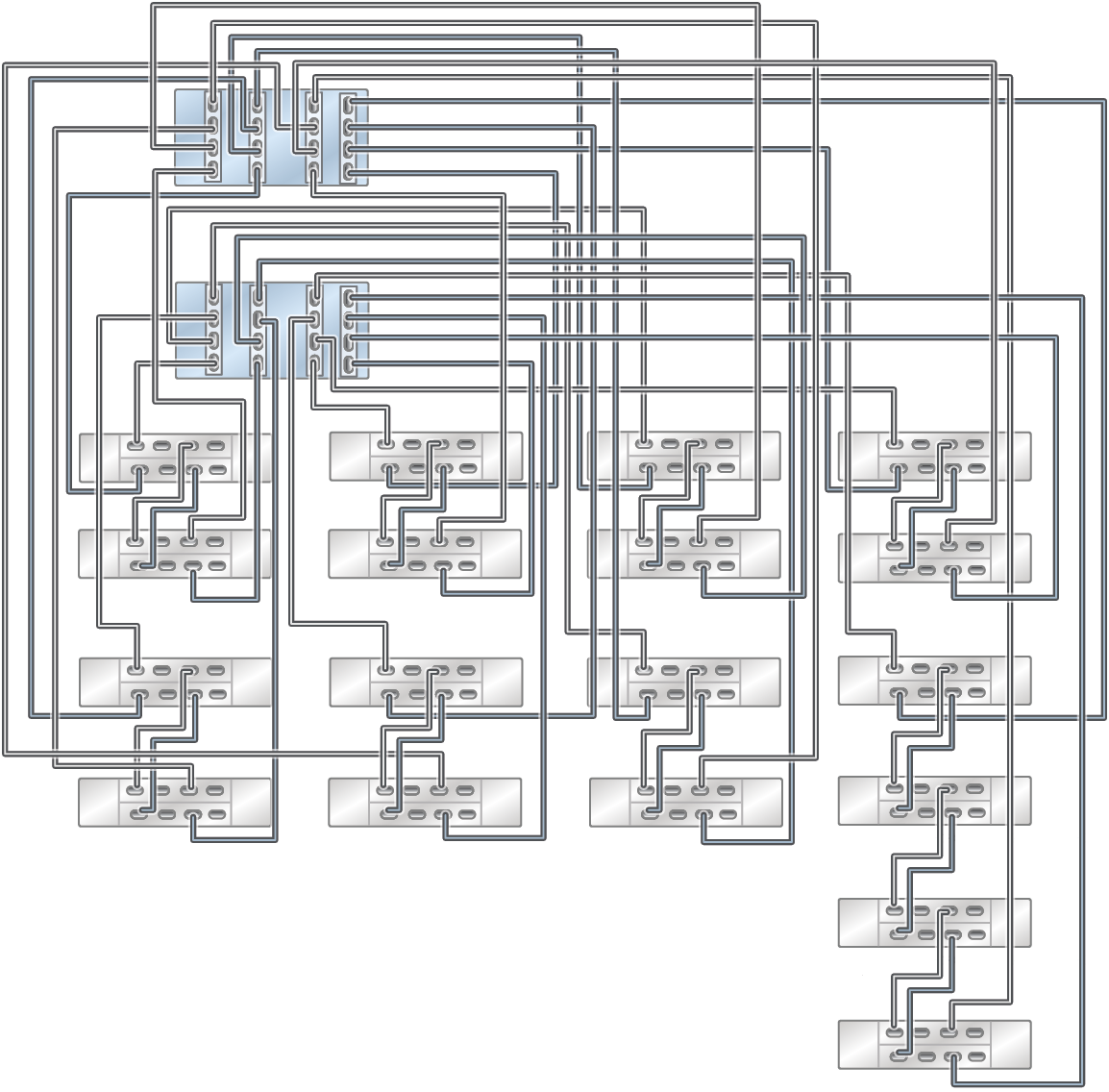

Figura 691  Configuración de ZS9-2 HE Racked System para rendimiento: de 2 a 18 estantes de discos DE3-24P (rendimiento óptimo)

image:En esta imagen, se muestra el sistema ZS9-2 HE Racked System con 2 a 18 estantes de discos DE3-24P en ocho cadenas.

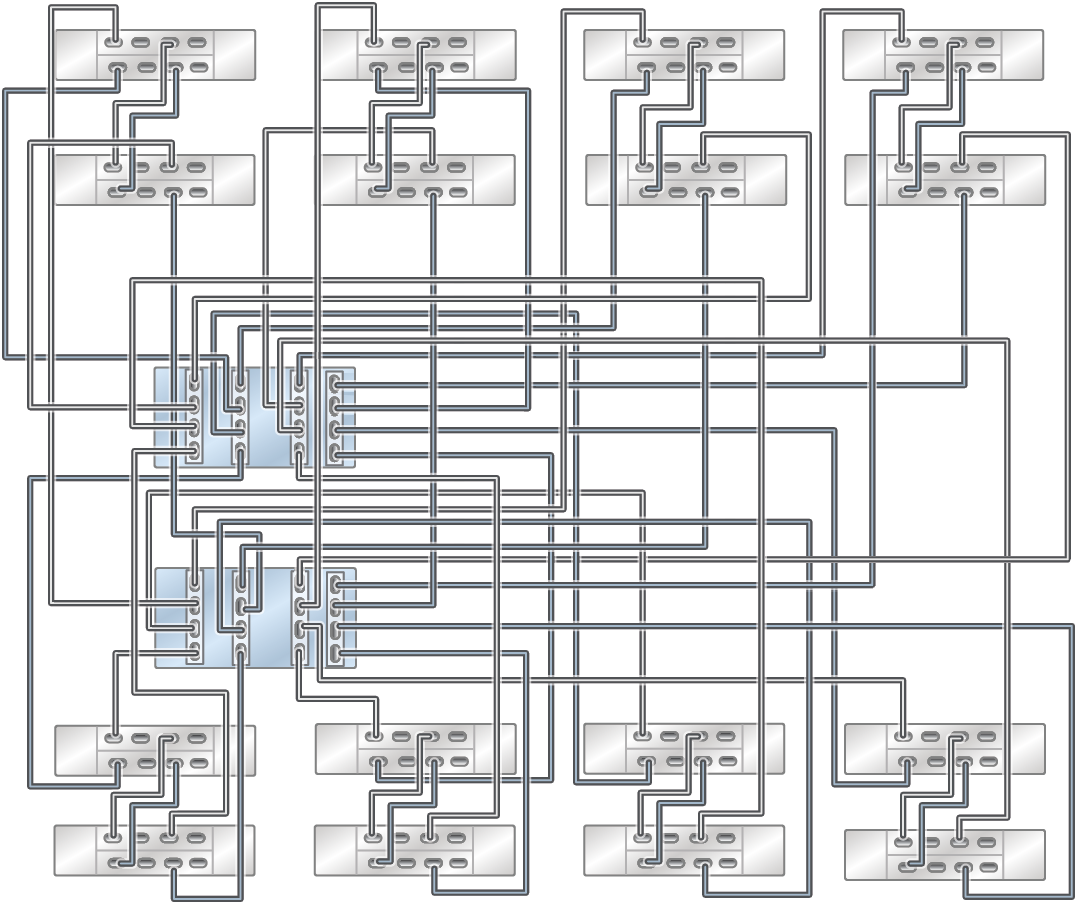

Figura 692  Configuración de ZS9-2 HE Racked System para rendimiento: 2 estantes de discos DE3-24C (abajo a la izquierda) y 2 a 14 estantes de discos DE3-24P (rendimiento óptimo)

image:En esta imagen, se muestra el sistema ZS92 HE Racked System con 2 estantes de discos DE3-24C y 2 a 14 estantes de discos DE3-24P en siete cadenas.

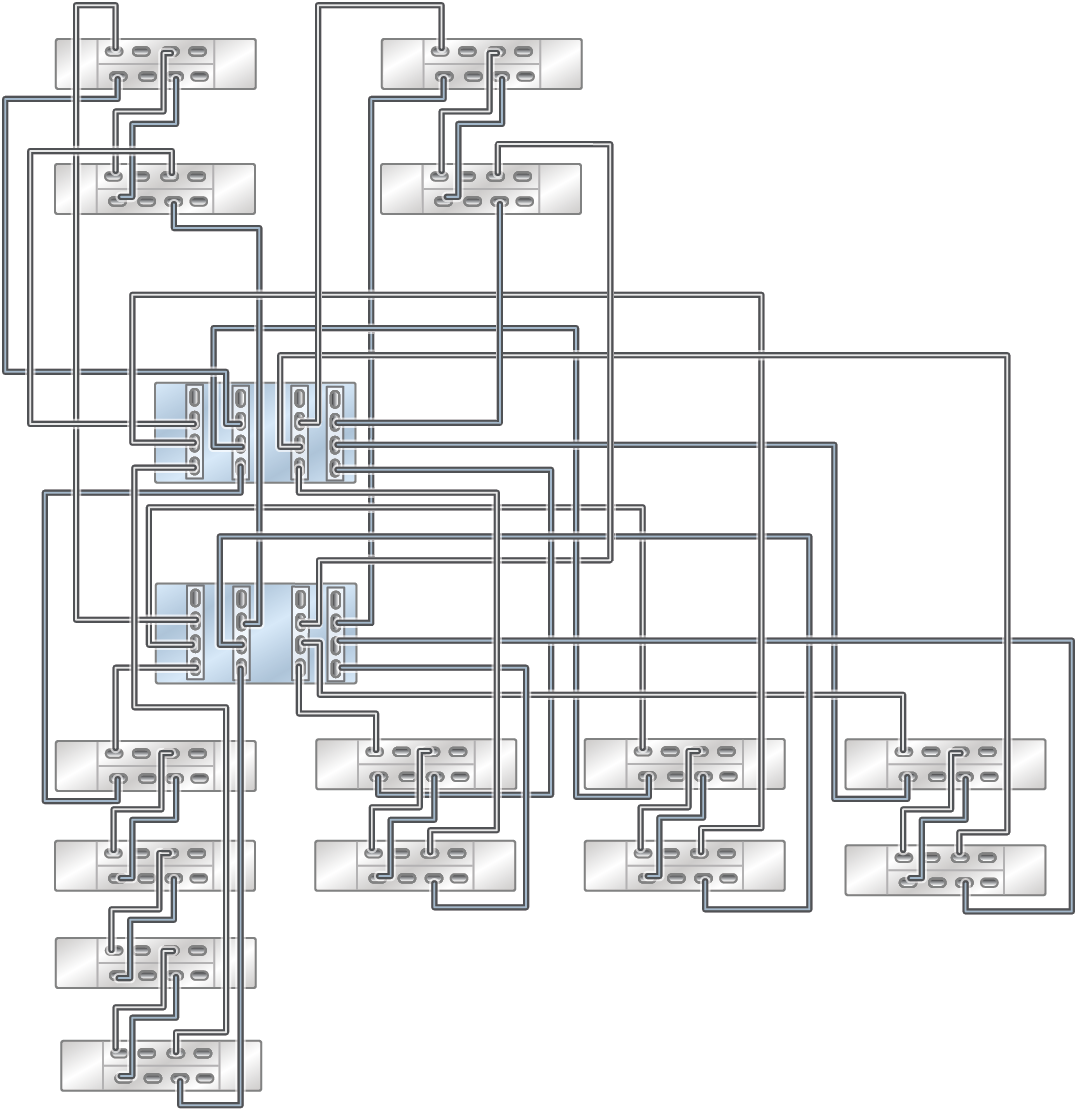

Figura 693  Configuración de ZS9-2 HE Racked System para rendimiento: 4 estantes de discos DE3-24C (abajo a la izquierda) y 2 a 10 estantes de discos DE3-24P (rendimiento óptimo)

image:En esta imagen, se muestra el sistema ZS9-2 HE Racked System con 4 estantes de discos DE3-24C y 2 a 10 estantes de discos DE3-24P en cinco cadenas.

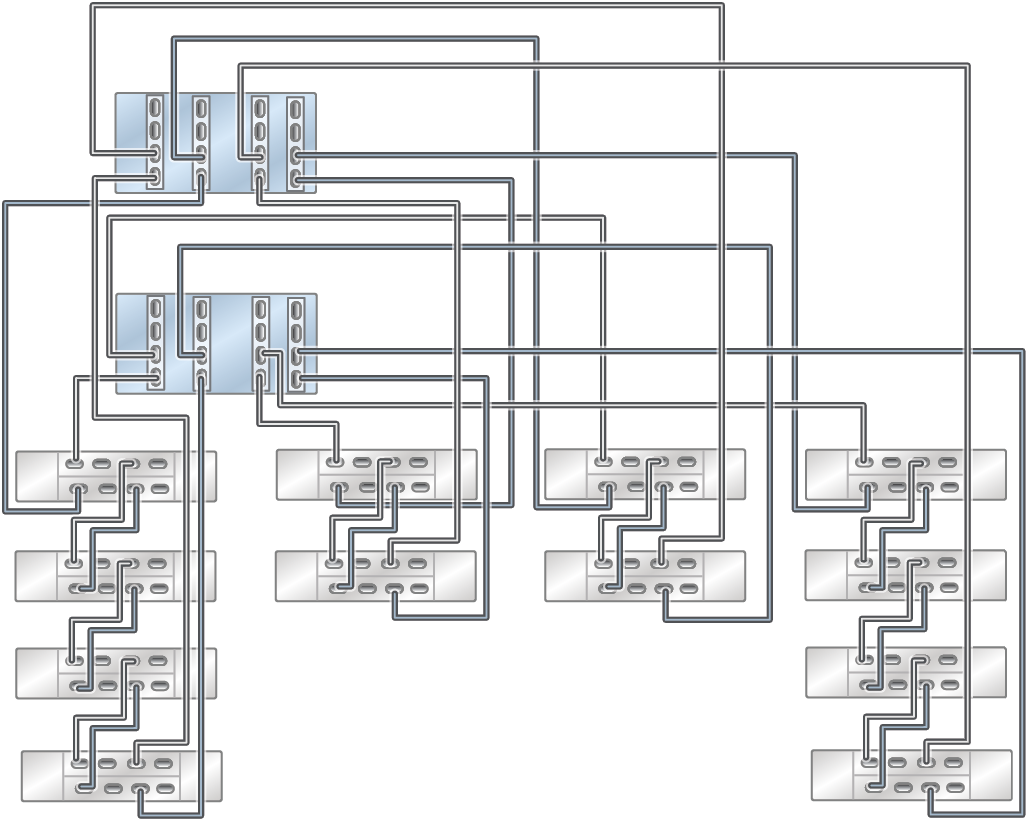

Figura 694  Configuración de ZS9-2 HE Racked System para rendimiento: 6 estantes de discos DE3-24C (dos primeras cadenas desde la izquierda) y 2 a 6 estantes de discos DE3-24P (rendimiento óptimo)

image:En esta imagen, se muestra el sistema ZS9-2 HE Racked System con 6 estantes de discos DE3-24C y 2 a 6 estantes de discos DE3-24P en cuatro cadenas.

En la siguiente figura, las unidades DE3-24C son los ocho estantes de discos ubicados en la parte inferior.

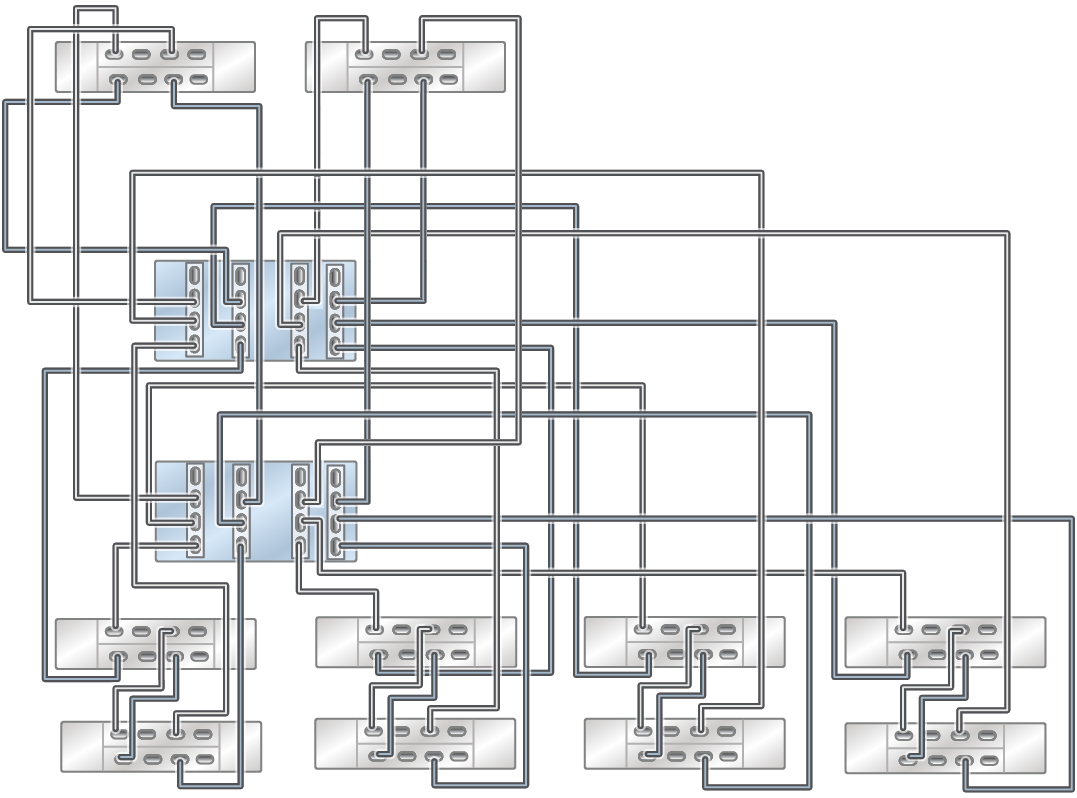

Figura 695  Configuración de ZS9-2 HE Racked System para rendimiento: 8 estantes de discos DE3-24C (abajo) y 2 estantes de discos DE3-24P (rendimiento óptimo)

image:En esta imagen, se muestra el sistema ZS9-2 HE Racked System con 8 estantes de discos DE3-24C y 2 estantes de discos DE3-24P en cinco cadenas.

Configuraciones de armario de expansión para configuraciones de ZS9-2 HE Racked System para rendimiento

Las configuraciones de ZS9-2 HE Racked System para rendimiento admiten el uso de varios armarios con una expansión de hasta 30 estantes de discos adicionales. Cada armario de expansión alberga un máximo de 10 estantes de discos DE3-24C y se ofrece también como opción de "medio rack".


Notas -  No todas las configuraciones de armario base admiten armarios de expansión.

La instalación de armarios de expansión es una instalación de cadenas equilibradas en la que la cadena de la parte inferior del armario toma el primer par de estantes de discos y la segunda cadena, en la mitad superior, toma el segundo par. El modo alternado de una instalación de cadenas equilibradas distribuye las SSD y sigue la metodología de prioridad de carga.

El número de armarios de expansión admitido depende del número de cadenas restantes en el armario base de ZS9-2 HE Racked System. Cada armario de expansión de ZS9-2 HE Racked System requiere dos cadenas para admitir un armario de expansión completo. Además, se necesita un total de cuatro puertos de HBA SAS-3 (dos puertos de HBA por cadena) para cada armario de expansión.

En los siguientes diagramas, se ilustra la conexión de cables de las configuraciones de armario de expansión de ZS9-2 HE Racked System. La leyenda de cada diagrama es la siguiente:

  • Un círculo hueco indica la conexión de cable con el IOM superior (IOM 1).

  • Un círculo relleno indica la conexión de cable con el IOM inferior (IOM 0).


Notas -  El armario base puede contener únicamente estantes de discos DE3-24P (HDD), únicamente estantes de discos DE3-24P solo con unidades flash (SSD) o una combinación de estantes de discos DE3-24C y estantes de discos DE3-24P, como se describe en Configuraciones de ZS9-2 HE Racked System para solo unidades flash/combinación.

Figura 696  Configuración de ZS9-2 HE Racked System para rendimiento: un armario de expansión con dos estantes de discos DE3-24C

image:En esta imagen, se muestra un sistema ZS9-2 HE Racked System para solo unidades flash con un armario de expansión (dos estantes de discos DE3-24C).

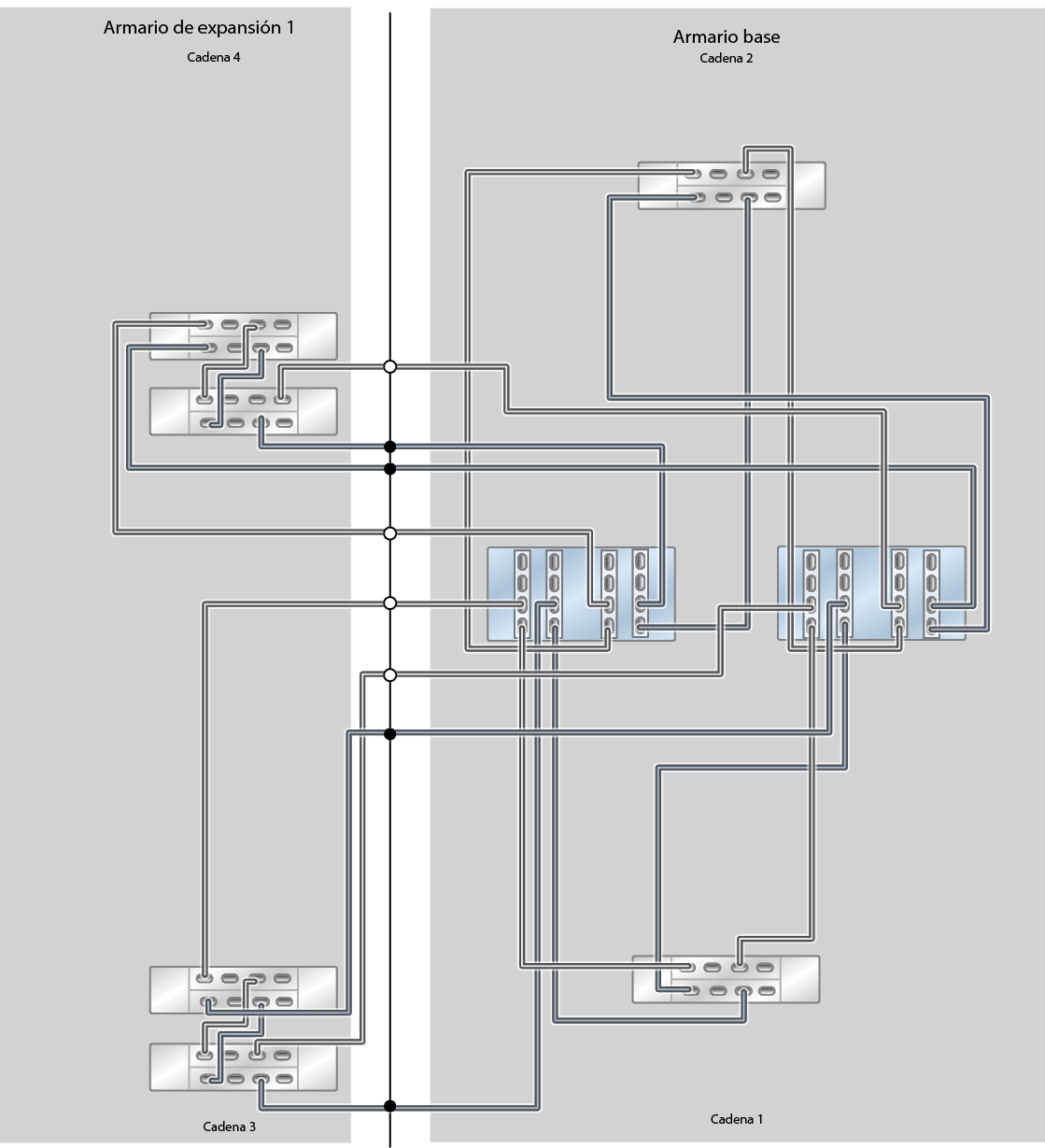

Figura 697  Configuración de ZS9-2 HE Racked System para rendimiento: un armario de expansión con cuatro estantes de discos DE3-24C

image:En esta imagen, se muestra un sistema ZS9-2 HE Racked System para solo unidades flash con un armario de expansión (cuatro estantes de discos DE3-24C).

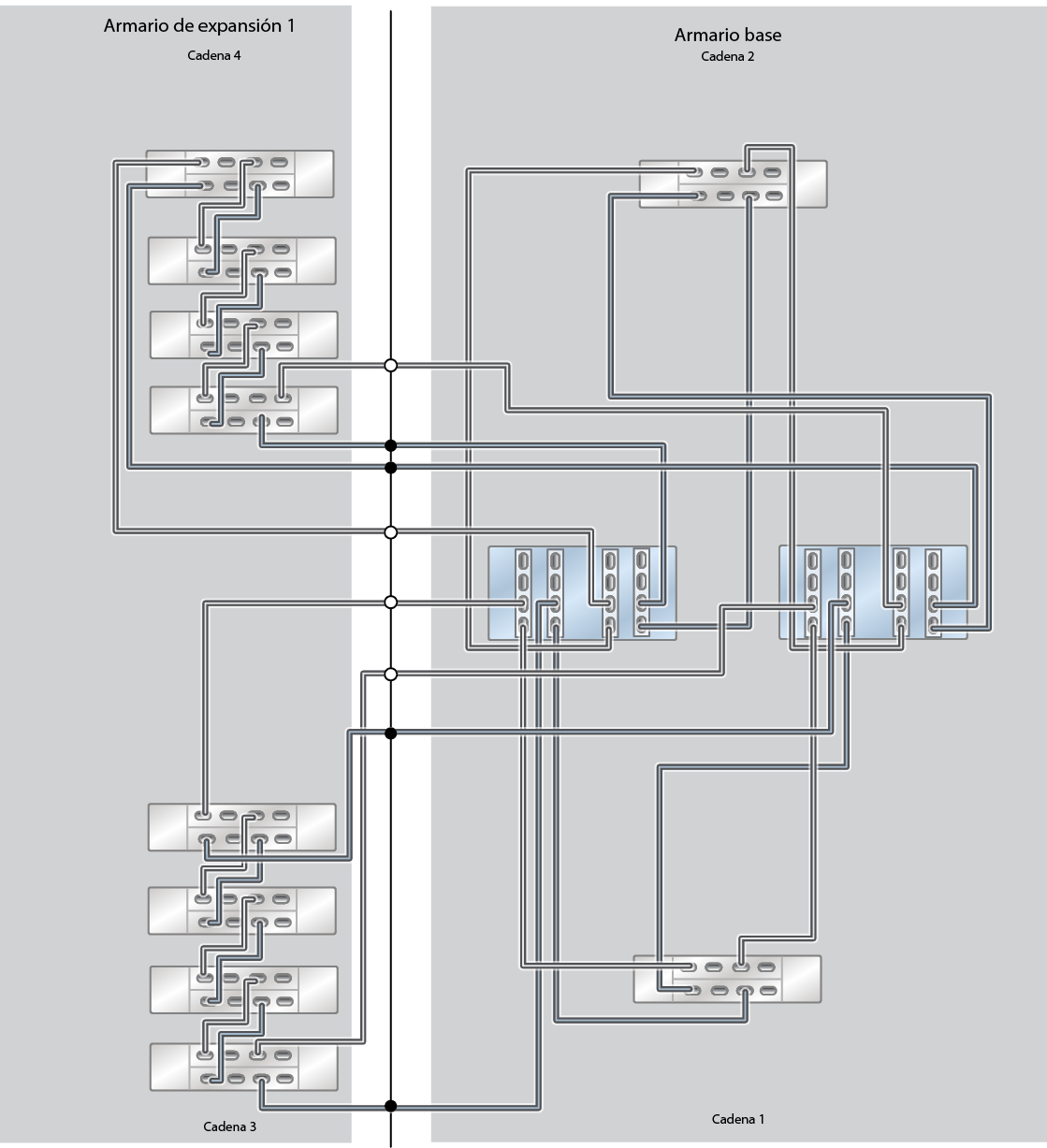

Figura 698  Configuración de ZS9-2 HE Racked System para rendimiento: un armario de expansión con cinco estantes de discos DE3-24C (medio rack)

image:En esta imagen, se muestra un sistema ZS9-2 HE Racked System para solo unidades flash con un armario de expansión (cinco estantes de discos DE3-24C).

Figura 699  Configuración de ZS9-2 HE Racked System para rendimiento: un armario de expansión con seis estantes de discos DE3-24C

image:En esta imagen, se muestra un sistema ZS9-2 HE Racked System para solo unidades flash con un armario de expansión (seis estantes de discos DE3-24C).

Figura 700  Configuración de ZS9-2 HE Racked System para rendimiento: un armario de expansión con ocho estantes de discos DE3-24C

image:En esta imagen, se muestra un sistema ZS9-2 HE Racked System para solo unidades flash con un armario de expansión (ocho estantes de discos DE3-24C).

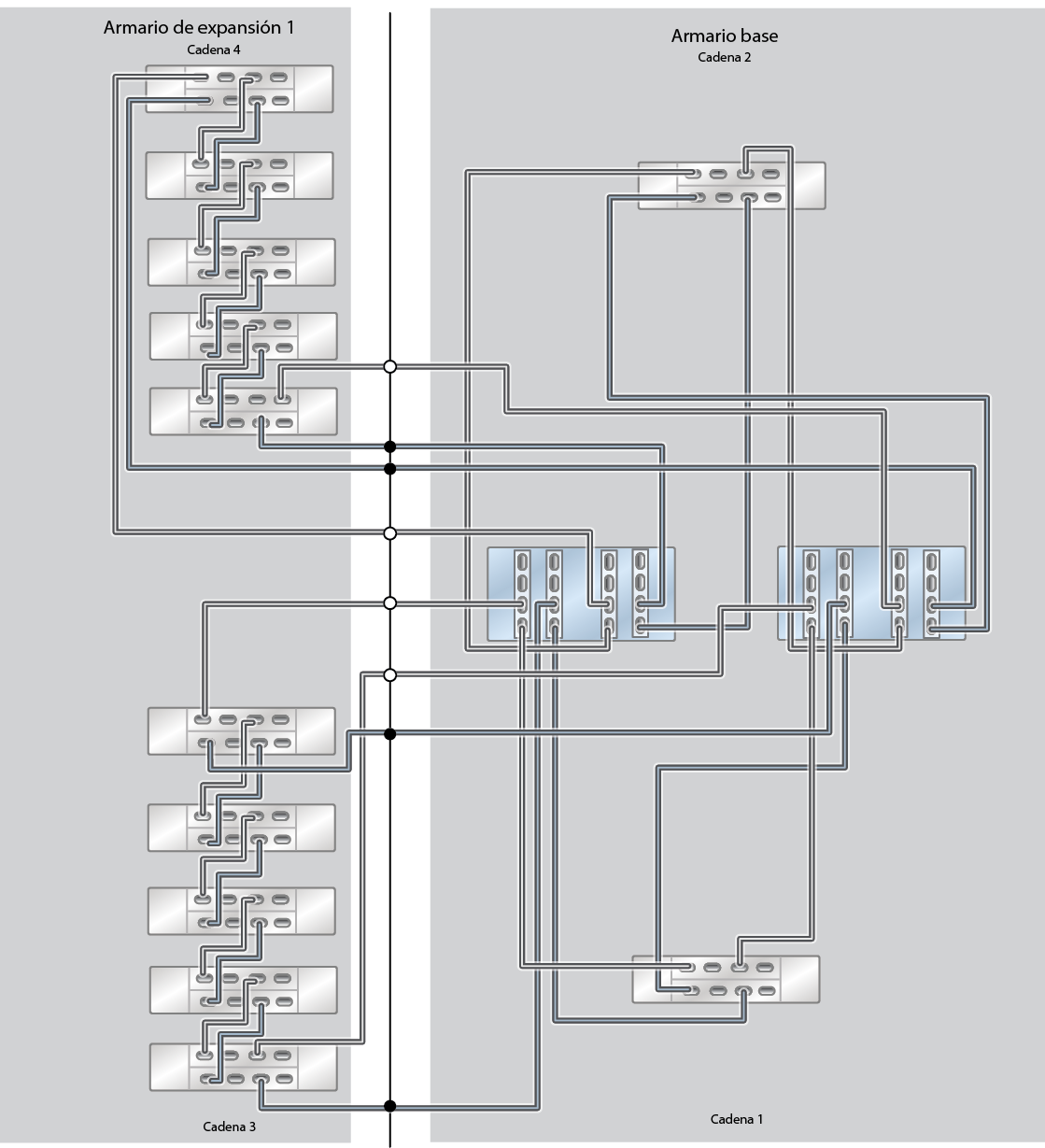

Figura 701  Configuración de ZS9-2 HE Racked System para rendimiento: un armario de expansión con diez estantes de discos DE3-24C

image:En esta imagen, se muestra un sistema ZS9-2 HE Racked System para solo unidades flash con un armario de expansión (diez estantes de discos DE3-24C).

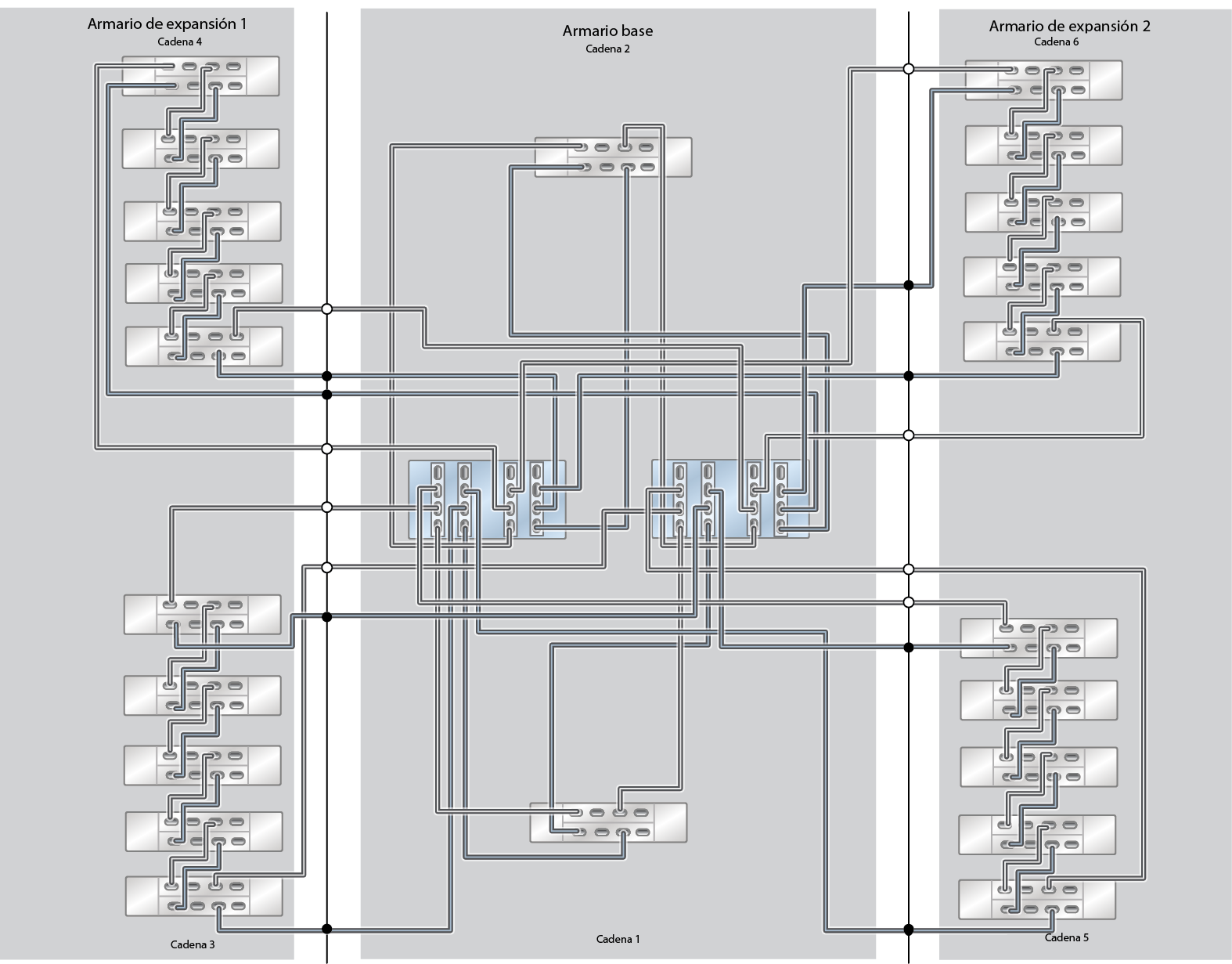

Figura 702  Configuración de ZS9-2 HE Racked System para rendimiento: dos armarios de expansión con veinte estantes de discos DE3-24C

image:En esta imagen, se muestra un sistema ZS9-2 HE Racked System para solo unidades flash con dos armarios de expansión (20 estantes de discos DE3-24C).

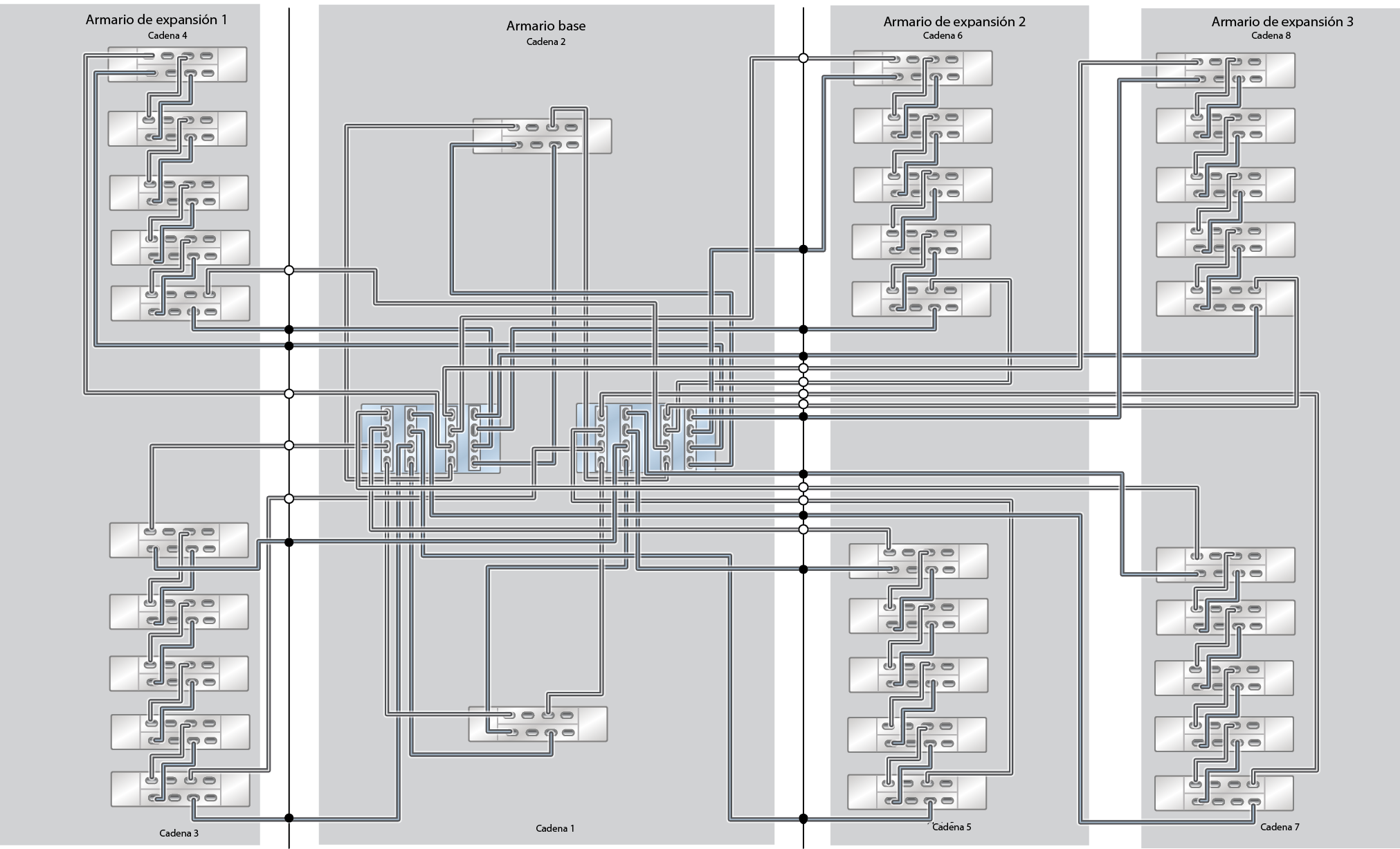

Figura 703  Configuración de ZS9-2 HE Racked System para rendimiento: tres armarios de expansión con treinta estantes de discos DE3-24C

image:En esta imagen, se muestra un sistema ZS9-2 HE Racked System para solo unidades flash con tres armarios de expansión (30 estantes de discos DE3-24C).
