Conexión de cables de estantes de discos

Use el siguiente procedimiento para conectar los cables de estantes de discos entre sí con cables SAS de cobre. Se pueden usar cables ópticos activos (AOC) para los estantes de discos DE3-24 en circunstancias especiales como las que se indican aquí:

  • Para estantes de discos DE3-24 dentro del mismo armario, use cables SAS-3 de 1 metro (3,28 ft); para estantes de discos DE2-24 y Sun Disk Shelf dentro del mismo armario, use cables SAS-2 de 2 metros (6,56 ft).

  • Para el cableado de estantes de discos DE3-24 que se extiende entre dos armarios adyacentes, use cables SAS-3 de 3 metros (9,84 ft).

  • Para el cableado de estantes de discos DE3-24 que se extiende entre dos armarios adyacentes, use cables SAS-3 de cobre de 6 metros (19,68 ft), o cables AOC SAS-3 de 6 metros o de 20 metros (65,62 ft); solo se permite un par de cables SAS-3 de 6 o 20 metros por cadena.

  • Para el cableado de estantes de discos DE2-24 y Sun Disk Shelf que se extiende entre dos armarios adyacentes, use cables SAS-2 de 3 metros (9,84 ft).

  1. Ubique el diagrama de cableado adecuado para su sistema en Introducción al cableado.
  2. En la parte media del cable del estante de discos, realice el número adecuado de bucles sueltos de 12,7 centímetros (5 pulgadas) de diámetro y conecte la correa para cables para sujetar los bucles tal como se muestra en la siguiente ilustración.

    Use las siguientes directrices para crear los bucles:

    • cable de 1 metro de longitud: 2 bucles

    • cable de 2 metros de longitud: 3 bucles

    • cable de 3 metros de longitud: 4 bucles

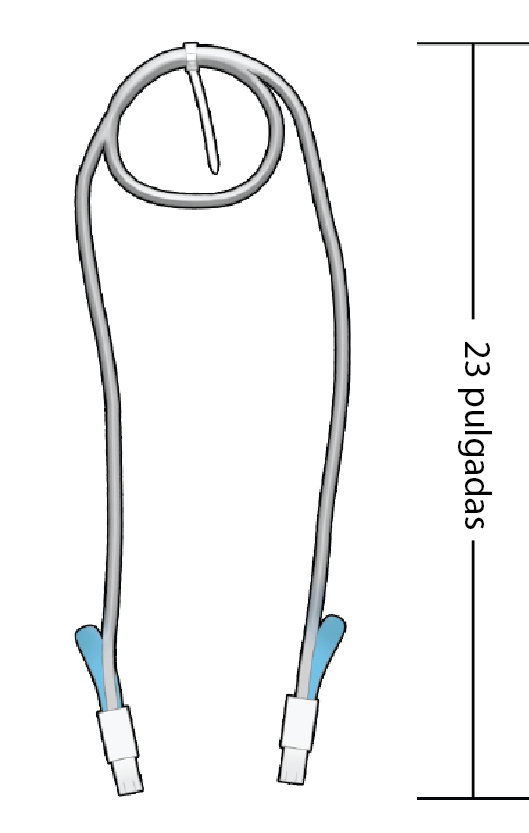

    La longitud entre la correa para cables y los extremos de cable debe ser de aproximadamente 0,58 metros (23 pulgadas).


    image:Gráfico en el que se muestra la longitud entre la correa para cables y los extremos de cable.
  3. Con la parte posterior del rack hacia arriba y en el estante de discos más alto, sostenga los bucles del cable en el lateral del rack; elija el lateral más cercano a los puertos de cableado del estante de discos.

    La correa para cables debe mirar hacia la parte posterior del rack para maximizar la longitud del cable.

  4. Extienda el extremo superior del cable en la guía del rack debajo del estante de discos más alto y asegúrese de que el cable deje espacio libre suficiente para extraer la fuente de alimentación.
  5. Conecte el extremo del cable al puerto adecuado en el estante de discos más alto.

    Consulte el diagrama de cableado adecuado para identificar el puerto del estante de discos. Cuando conecte un cable a un estante de disco DEx-24, ubique la lengüeta de liberación azul correctamente según el tipo de estante de disco y el módulo de E/S, y asegúrese de que los bloqueos internos del conector del cable se enganchen en el puerto.

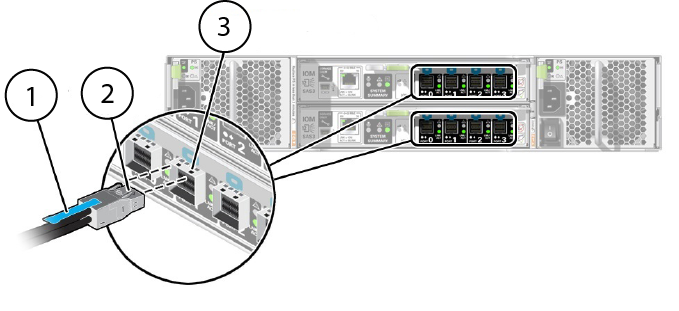

    Conexión de un cable HD Mini SAS a un estante de discos DE3-24


    image:En este gráfico, se muestra la conexión de un cable HD Mini SAS a un estante de discos DE3-24P
    Referencia
    Descripción
    1
    Lengüeta de liberación azul
    2
    Bloqueos internos del conector del cable
    3
    Orificios del receptor de bloqueo interno del puerto IOM 0/IOM 1

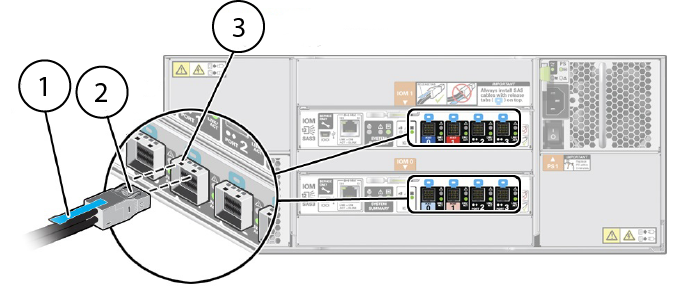

    Conexión de un cable HD Mini SAS a un estante de discos DE3-24C


    image:En este gráfico, se muestra la conexión de un cable HD Mini SAS a un estante de discos DE3-24C
    Referencia
    Descripción
    1
    Lengüeta de liberación azul
    2
    Bloqueos internos del conector del cable
    3
    Orificios del receptor de bloqueo interno del puerto IOM 0/IOM 1

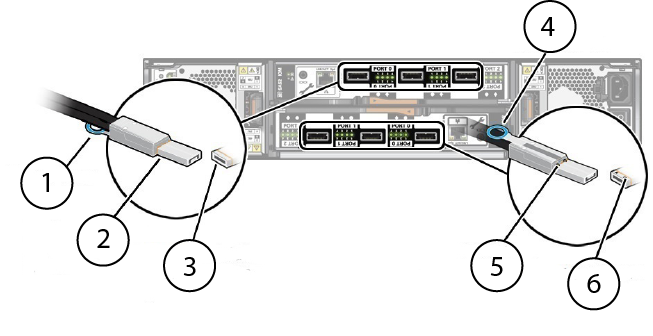

    Conexión de un cable Mini SAS a un estante de discos DE2-24P


    image:En este gráfico, se muestra la conexión de un cable Mini SAS a un estante de discos DE2-24P
    Referencia
    Descripción
    1
    Lengüeta de liberación azul
    2
    Bloqueos internos del conector del cable (debajo)
    3
    Orificios del receptor de bloqueo interno del puerto IOM 1 (debajo)
    4
    Lengüeta de liberación azul
    5
    Bloqueos internos del conector del cable
    6
    Orificios del receptor de bloqueo interno del puerto IOM 0

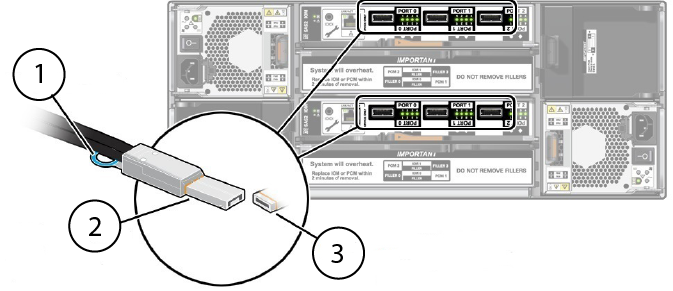

    Conexión de un cable Mini SAS a un estante de discos DE2-24C


    image:En este gráfico, se muestra la conexión de un cable Mini SAS a un estante de discos DE2-24C
    Referencia
    Descripción
    1
    Lengüeta de liberación azul
    2
    Bloqueos internos del conector del cable (debajo)
    3
    Orificios del receptor de bloqueo interno del puerto IOM 0/IOM 1 (debajo)
  6. Deslice el cable enrollado entre la guía vertical del rack y el panel lateral del rack; asegúrese de que la correa para cables siga mirando hacia la parte trasera del rack.
  7. Verifique el espacio libre para la extracción de la fuente de alimentación y, luego, conecte el otro extremo del cable al puerto adecuado en el estante de discos adecuado.
  8. Use otra correa para cables para sujetar el extremo superior del cable a un orificio de montaje de la guía del rack que está apenas debajo del estante de discos más alto.

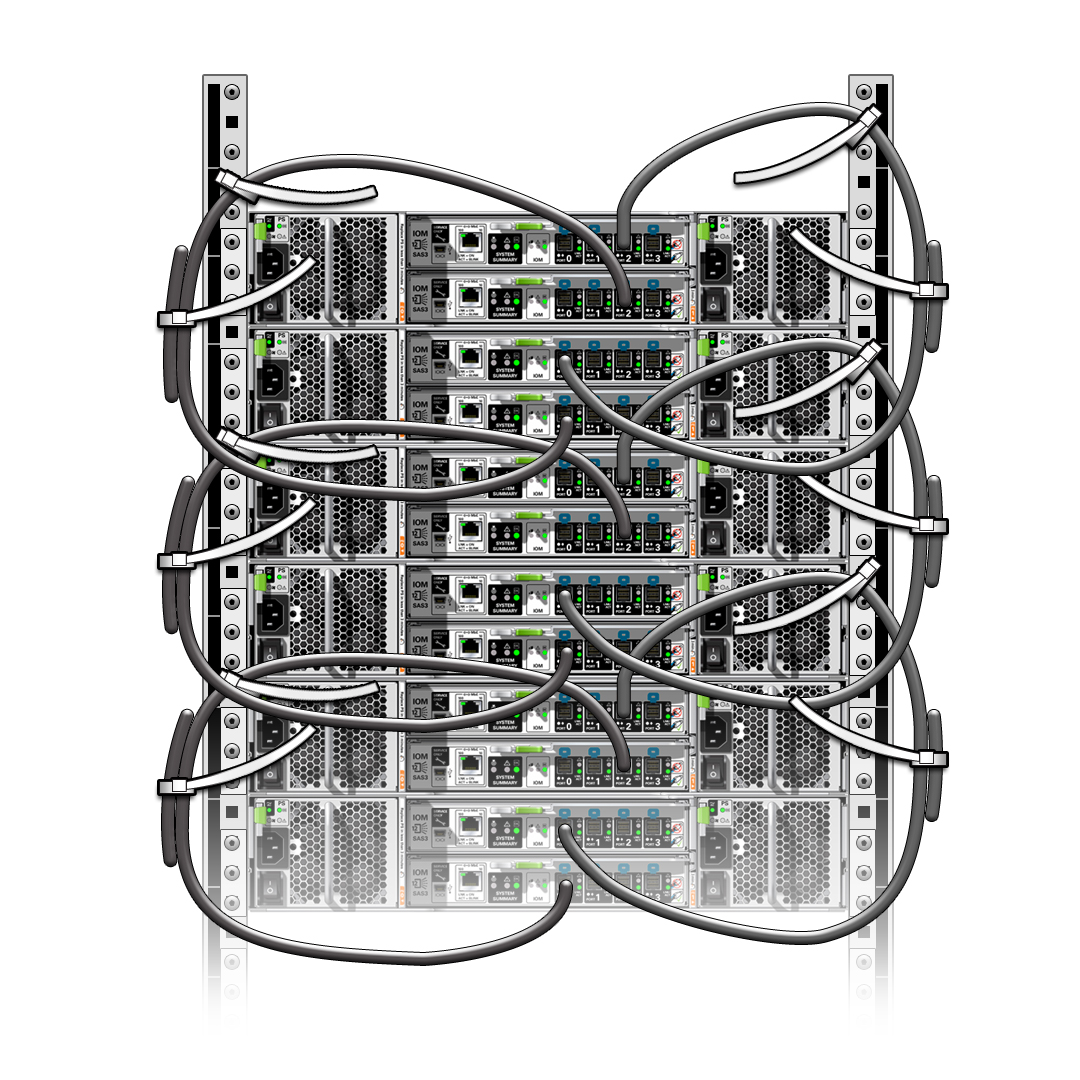

    Conexión de cables de estantes de discos 2U (se muestra DE3-24P)


    image:Gráfico en el que se muestra la conexión de cables de estantes de discos 2U (se muestra DE3-24P)

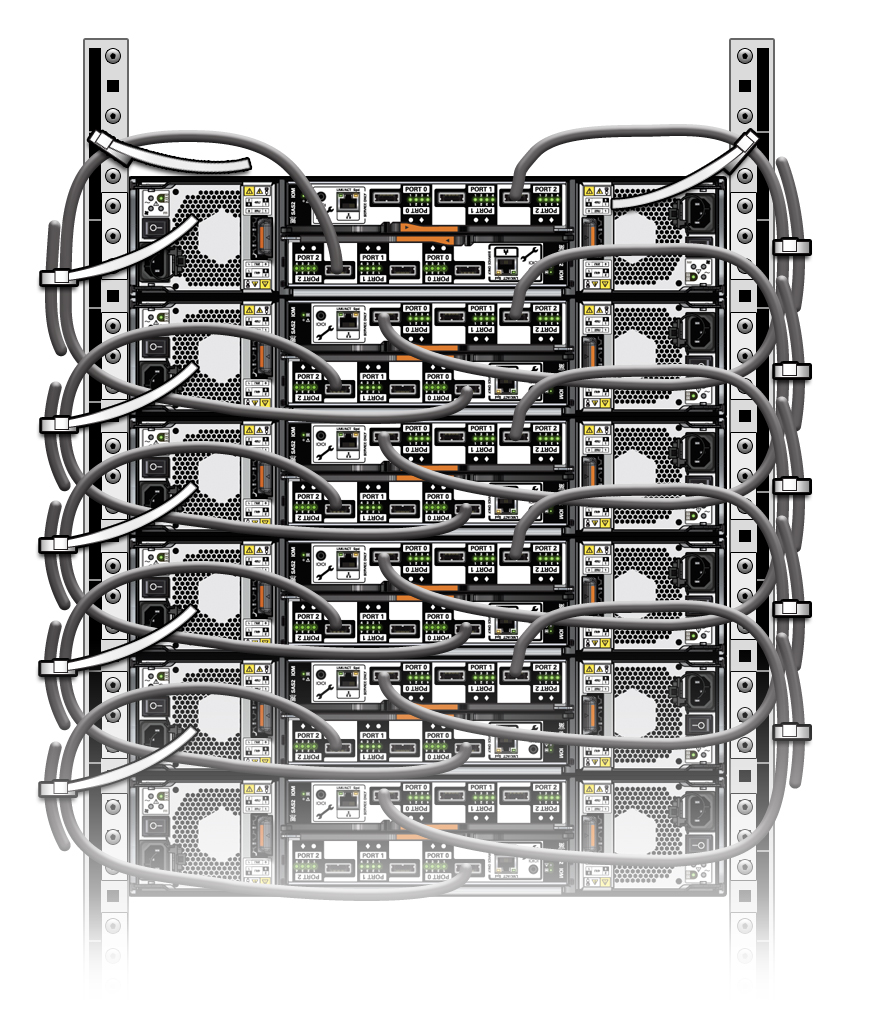

    Cableado de estantes de discos 2U (se muestra DE2-24P)


    image:Gráfico en el que se muestra la conexión de cables de estantes de discos 2U (se muestra DE2-24P)

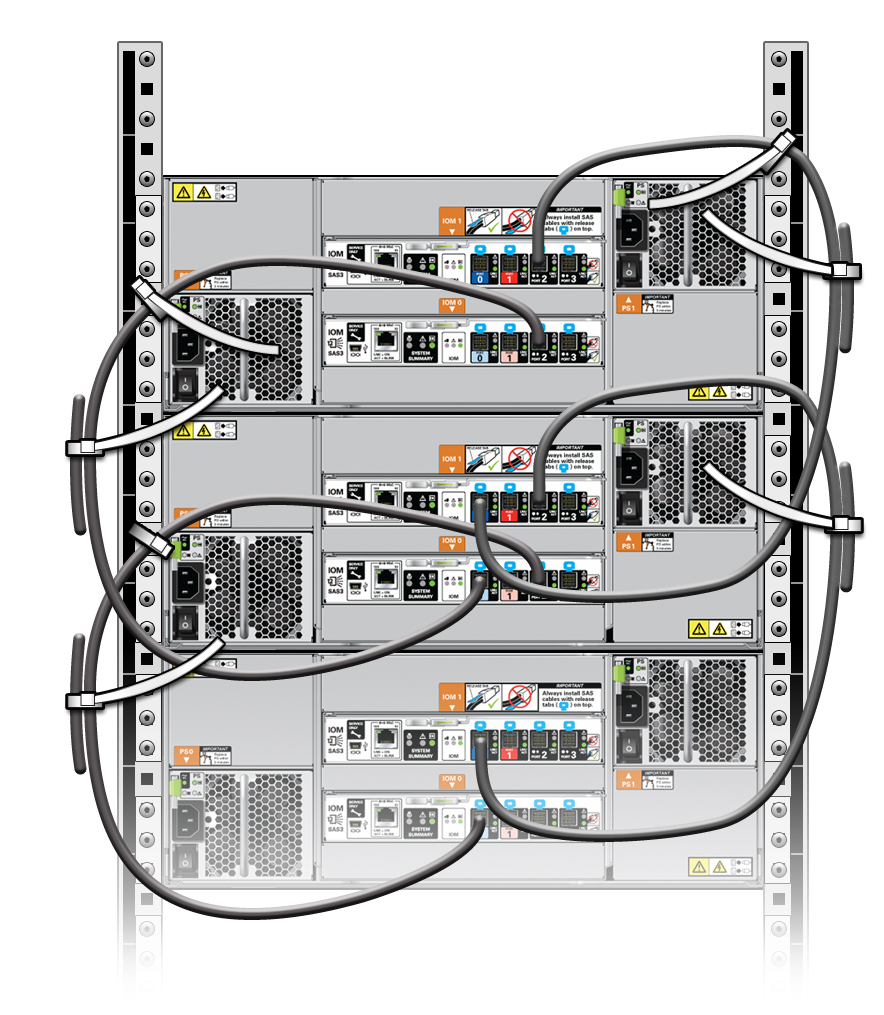

    Conexión de cables de estantes de discos 4U (se muestra DE3-24C)


    image:Gráfico en el que se muestra la conexión de cables de estantes de discos 4U (se muestra DE3-24C)

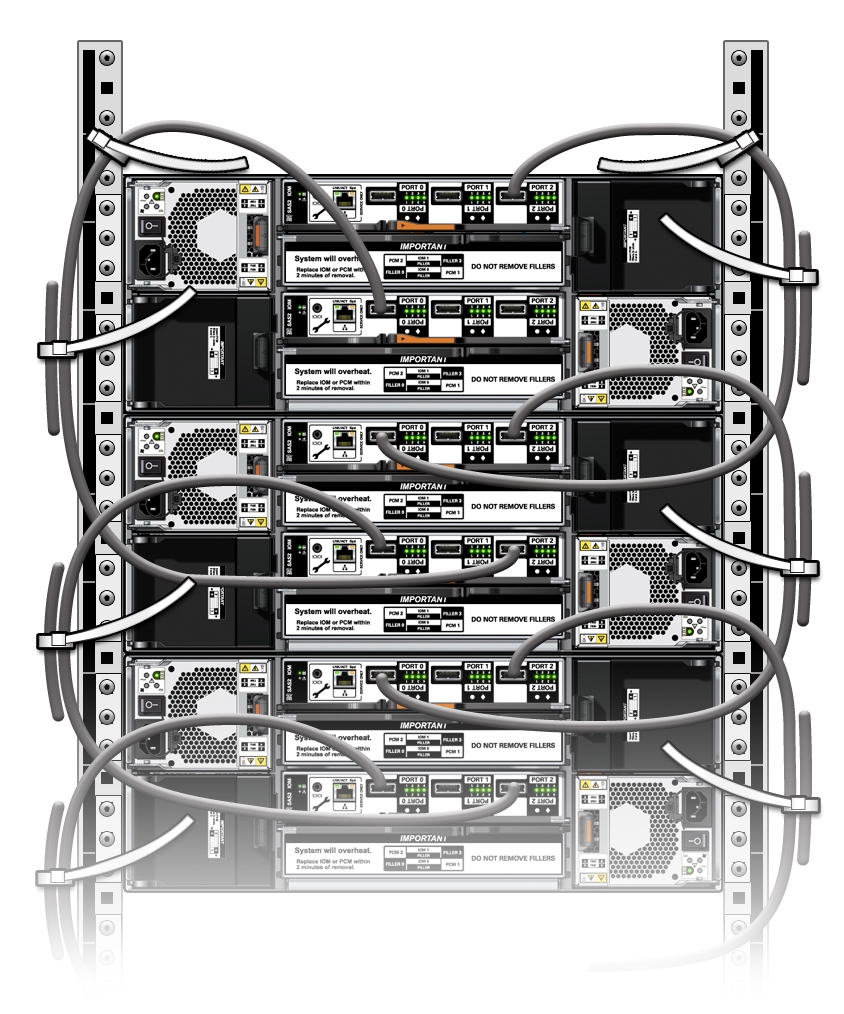

    Cableado de estantes de discos 4U (se muestra DE2-24C)


    image:Gráfico en el que se muestra la conexión de cables de estantes de discos 4U (se muestra DE2-24C)
  9. Repita este proceso para los estantes de discos restantes de la cadena; substituya los estantes de discos correctos.

    Deje aproximadamente 20,32 centímetros (8 pulgadas) de separación entre la correa para cables en un lateral.

  10. (Opcional) Recorte el exceso de la correa para cables.
  11. Repita este procedimiento para todas las cadenas de estantes de discos adicionales.
  12. Para conectar los controladores a las cadenas de estantes de discos, consulte el procedimiento adecuado:
