Guía de cableado de Oracle® ZFS Storage Appliance, versión OS8.8.x

Salir de la Vista de impresión

Actualización: Agosto de 2021



Controlador 7420 independiente con estantes de discos Sun Disk Shelf (4 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 independientes con cuatro HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.


Notas -  Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

Figura 459  Controlador 7420 independiente con cuatro HBA conectado a un estante de discos Sun Disk Shelf en una sola cadena

image:Gráfico en el que se muestra un controlador 7420 independiente con cuatro HBA conectado a un estante de discos Sun Disk Shelf en una sola cadena

Figura 460  Controlador 7420 independiente con cuatro HBA conectado a dos estantes de discos Sun Disk Shelf en dos cadenas

image:Gráfico en el que se muestra un controlador 7420 independiente con cuatro HBA conectado a dos estantes de discos Sun Disk Shelf en dos cadenas

Figura 461  Controlador 7420 independiente con cuatro HBA conectado a tres estantes de discos Sun Disk Shelf en tres cadenas

image:Gráfico en el que se muestra un controlador 7420 independiente con cuatro HBA conectado a tres estantes de discos Sun Disk Shelf en tres cadenas

Figura 462  Controlador 7420 independiente con cuatro HBA conectado a cuatro estantes de discos Sun Disk Shelf en cuatro cadenas

image:Gráfico en el que se muestra un controlador 7420 independiente con cuatro HBA conectado a cuatro estantes de discos Sun Disk Shelf en cuatro cadenas

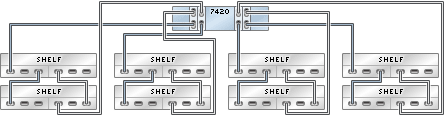

Figura 463  Controlador 7420 independiente con cuatro HBA conectado a ocho estantes de discos Sun Disk Shelf en cuatro cadenas

image:Gráfico en el que se muestra un controlador 7420 independiente con cuatro HBA conectado a ocho estantes de discos Sun Disk Shelf en cuatro cadenas

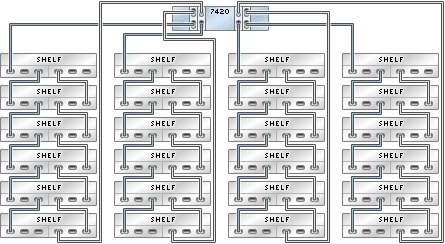

Figura 464  Controlador 7420 independiente con cuatro HBA conectado a 24 estantes de discos Sun Disk Shelf en cuatro cadenas

image:Gráfico en el que se muestra un controlador 7420 independiente con cuatro HBA conectado a 24 estantes de discos Sun Disk Shelf en cuatro cadenas
