Guía de cableado de Oracle^® ZFS Storage Appliance, versión OS8.8.x

Tablas y diagramas de cableado para configuraciones de ZS4-4 Racked System para capacidad

En la siguiente tabla se describen las ubicaciones y las conexiones de puertos para dos controladores y ocho estantes de discos en el armario base, utilizando cables SAS de 3 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM.

Tabla 48  Armario base: ubicaciones y conexiones de controlador y estantes de discos

DESDE HASTA RU CONTROLADOR PUERTO HBA RU ESTANTE DE DISCOS PUERTO DE ESTANTE DE DISCOS 20 1 Ranura 3, puerto 0 1 1 IOM 0, puerto 0 17 0 Ranura 6, puerto 1 1 1 IOM 1, puerto 2 20 1 Ranura 6, puerto 0 9 3 IOM 0, puerto 0 17 0 Ranura 7, puerto 1 9 3 IOM 1, puerto 2 20 1 Ranura 7, puerto 0 23 5 IOM 0, puerto 0 17 0 Ranura 9, puerto 1 23 5 IOM 1, puerto 2 20 1 Ranura 9, puerto 0 31 7 IOM 0, puerto 0 17 0 Ranura 3, puerto 1 31 7 IOM 1, puerto 2 17 0 Ranura 3, puerto 0 5 2 IOM 0, puerto 2 20 1 Ranura 6, puerto 1 5 2 IOM 1, puerto 0 17 0 Ranura 6, puerto 0 13 4 IOM 0, puerto 2 20 1 Ranura 7, puerto 1 13 4 IOM 1, puerto 0 17 0 Ranura 7, puerto 0 27 6 IOM 0, puerto 2 20 1 Ranura 9, puerto 1 27 6 IOM 1, puerto 0 17 0 Ranura 9, puerto 0 35 8 IOM 0, puerto 2 20 1 Ranura 3, puerto 1 35 8 IOM 1, puerto 0

En la siguiente tabla, se describen las ubicaciones y las conexiones de puertos para 10 estantes de discos en el armario de expansión 1, utilizando cables SAS de 6 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM. El armario de expansión 1 admite los estantes de discos del 9 al 18.

Tabla 49  Armario de expansión 1: ubicaciones y conexiones de controlador y estantes de discos

DESDE HASTA RU CONTROLADOR PUERTO HBA RU ESTANTE DE DISCOS PUERTO DE ESTANTE DE DISCOS 20 1 Ranura 3, puerto 2 1 9 IOM 0, puerto 0 17 0 Ranura 6, puerto 3 1 9 IOM 1, puerto 2 20 1 Ranura 6, puerto 2 21 11 IOM 0, puerto 0 17 0 Ranura 7, puerto 3 21 11 IOM 1, puerto 2 17 0 Ranura 3, puerto 2 5, 9, 13, 18 10, 13, 14, 17 IOM 0, puerto 2 20 1 Ranura 6, puerto 3 5, 9, 13, 18 10, 13, 14, 17 IOM 1, puerto 0 17 0 Ranura 6, puerto 2 25, 29, 33, 37 12, 15, 16, 18 IOM 0, puerto 2 20 1 Ranura 7, puerto 3 25, 29, 33, 37 12, 15, 16, 18 IOM 1, puerto 0

En la siguiente tabla, se describen las ubicaciones y las conexiones de puertos para 10 estantes de discos en el armario de expansión 2, utilizando cables SAS de 6 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM. El armario de expansión 2 admite los estantes de discos del 19 al 28

Tabla 50  Armario de expansión 2: ubicaciones y conexiones de controlador y estantes de discos

DESDE HASTA RU CONTROLADOR PUERTO HBA RU ESTANTE DE DISCOS PUERTO DE ESTANTE DE DISCOS 20 1 Ranura 7, puerto 2 1 19 IOM 0, puerto 0 17 0 Ranura 9, puerto 3 1 19 IOM 1, puerto 2 20 1 Ranura 9, puerto 2 21 21 IOM 0, puerto 0 17 0 Ranura 3, puerto 3 21 21 IOM 1, puerto 2 17 0 Ranura 7, puerto 2 5, 9, 13, 18 20, 23, 24, 27 IOM 0, puerto 2 20 1 Ranura 9, puerto 3 5, 9, 13, 18 20, 23, 24, 27 IOM 1, puerto 0 17 0 Ranura 9, puerto 2 25, 29, 33, 37 22, 25, 26, 28 IOM 0, puerto 2 20 1 Ranura 3, puerto 3 25, 29, 33, 37 22, 25, 26, 28 IOM 1, puerto 0

En los siguientes diagramas, se ilustra cómo cablear los sistemas montados en rack y cómo expandir el sistema en el futuro. La leyenda de cada diagrama es la siguiente:

• Un círculo hueco indica la conexión de cable con el IOM superior (IOM 1).

• Un círculo relleno indica la conexión de cable con el IOM inferior (IOM 0).

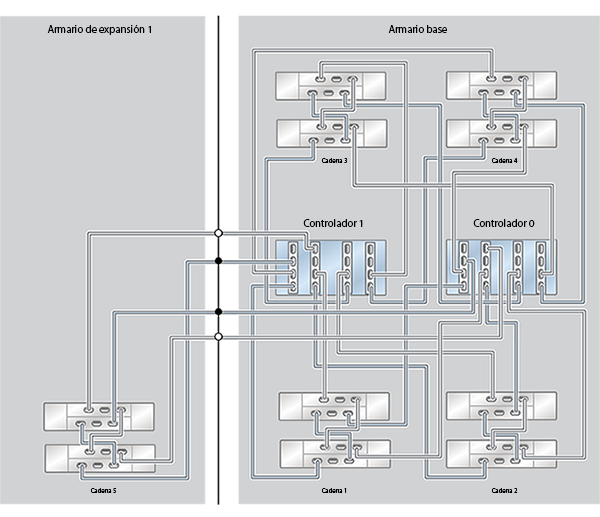

Figura 832  Configuración de ZS4-4 Racked System para capacidad: 10 estantes de discos DE2-24C

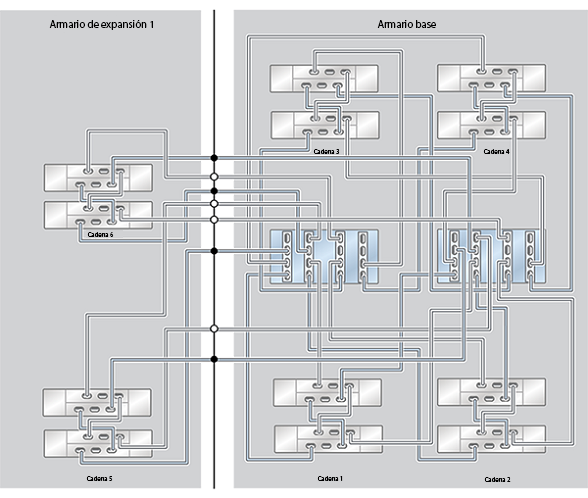

Figura 833  Configuración de ZS4-4 Racked System para capacidad: 12 estantes de discos DE2-24C

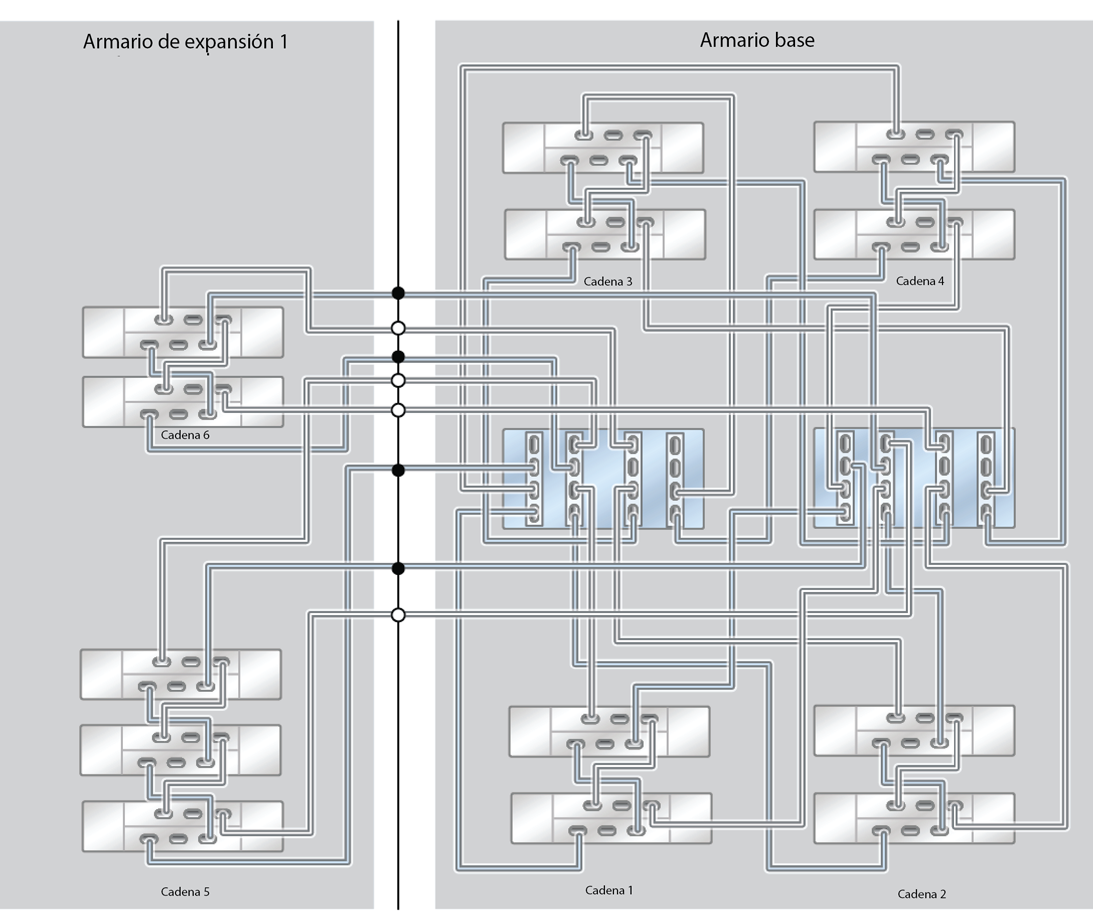

Figura 834  Configuración de ZS4-4 Racked System para capacidad: 13 estantes de discos DE2-24C (medio rack)

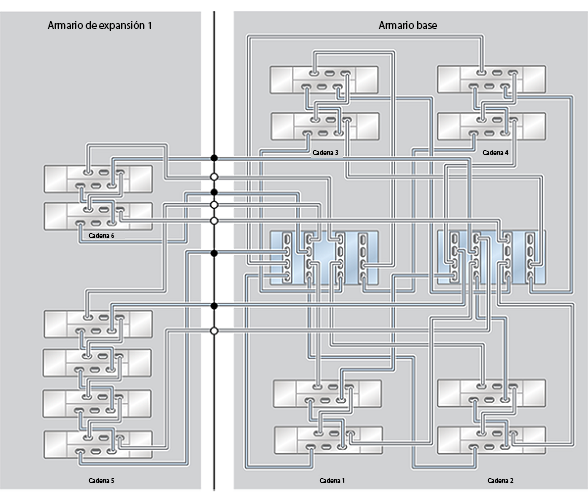

Figura 835  Configuración de ZS4-4 Racked System para capacidad: 14 estantes de discos DE2-24C

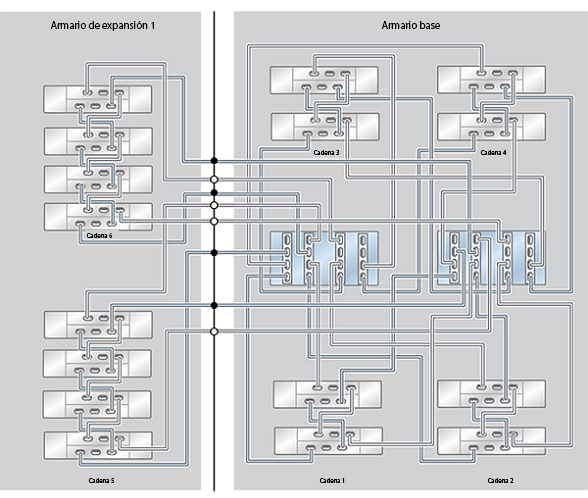

Figura 836  Configuración de ZS4-4 Racked System para capacidad: 16 estantes de discos DE2-24C

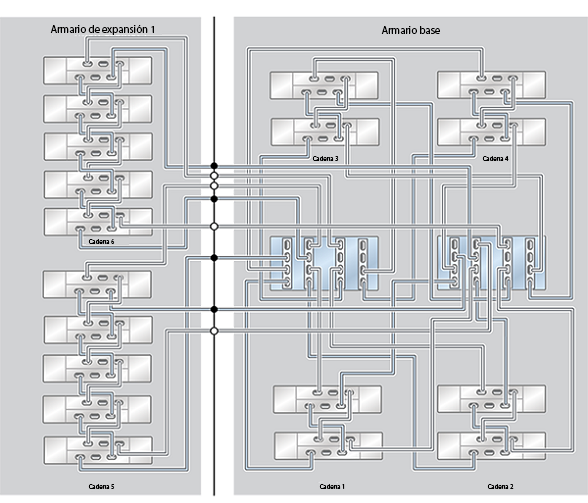

Figura 837  Configuración de ZS4-4 Racked System para capacidad: 18 estantes de discos DE2-24C

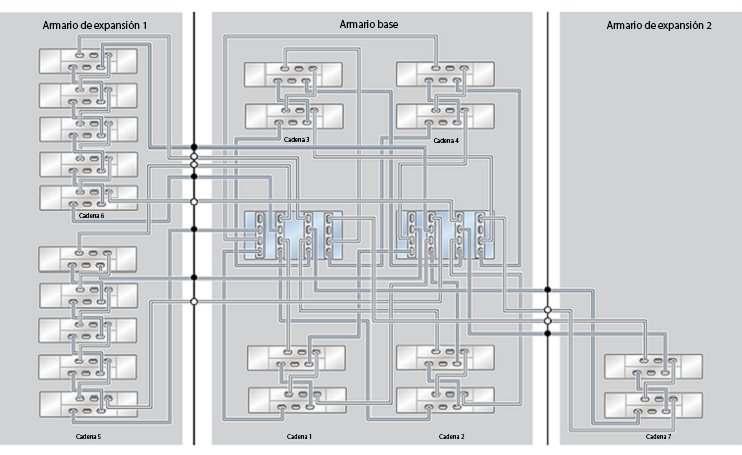

Figura 838  Configuración de ZS4-4 Racked System para capacidad: 20 estantes de discos DE2-24C

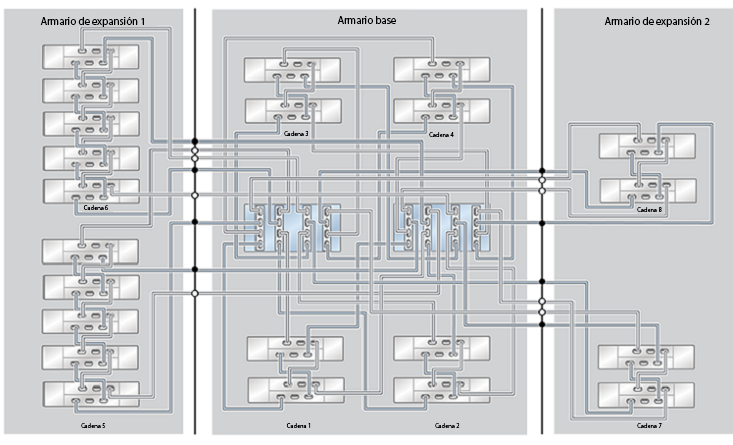

Figura 839  Configuración de ZS4-4 Racked System para capacidad: 22 estantes de discos DE2-24C

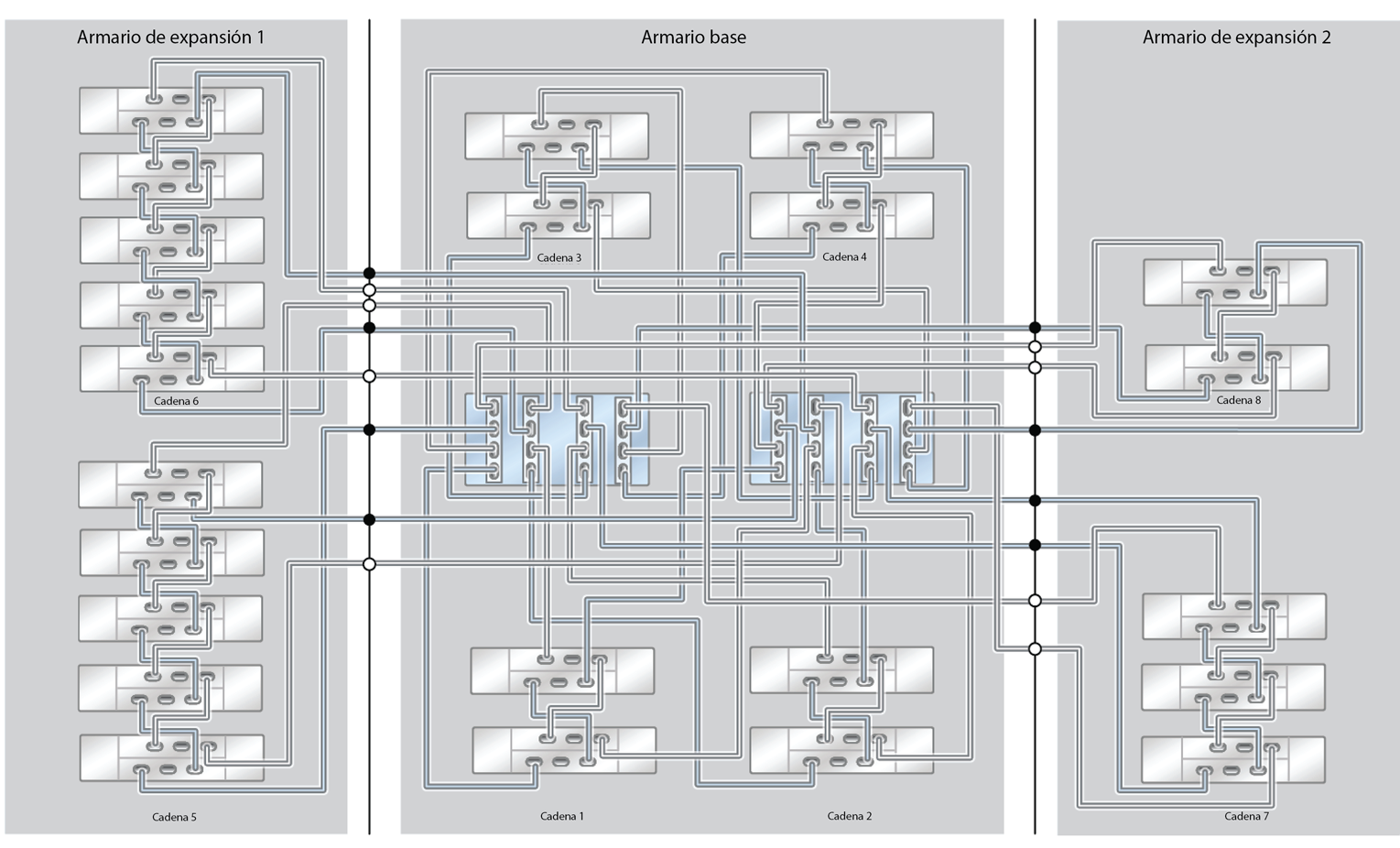

Figura 840  Configuración de ZS4-4 Racked System para capacidad: 23 estantes de discos DE2-24C (medio rack)

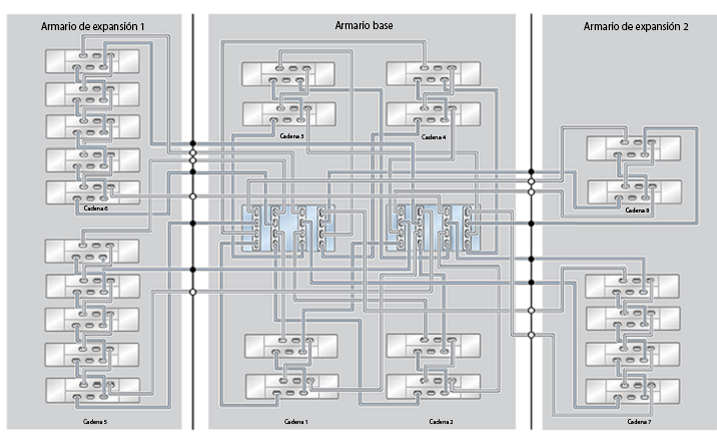

Figura 841  Configuración de ZS4-4 Racked System para capacidad: 24 estantes de discos DE2-24C

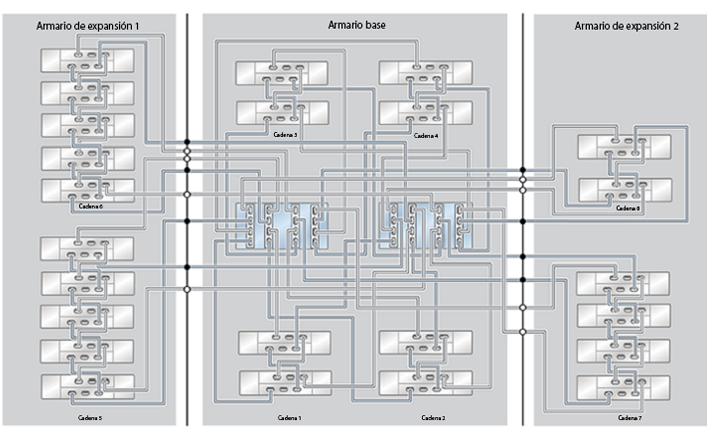

Figura 842  Configuración de ZS4-4 Racked System para capacidad: 26 estantes de discos DE2-24C

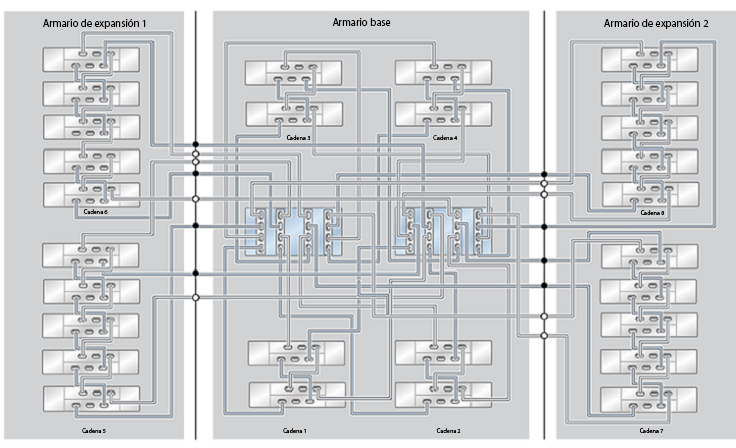

Figura 843  Configuración de ZS4-4 Racked System para capacidad: 28 estantes de discos DE2-24C
