En esta sección, se proporcionan una descripción general y diagramas de cableado para las configuraciones de ZS9-2 MR Racked System para capacidad.
En esta sección, se incluyen los siguientes temas:
Descripción general de configuraciones de ZS9-2 MR Racked System para capacidad
Tablas y diagramas de cableado para configuraciones de ZS9-2 MR Racked System para capacidad
Las configuraciones para capacidad aprovechan los estantes de discos de gran capacidad y están disponibles en un armario base o en un armario base con un armario de expansión. Se admiten dos controladores ZS9-2 MR y un máximo de 19 estantes de discos Oracle Storage Drive Enclosure DE3-24C, como se muestra en la siguiente tabla. Tenga en cuenta que el número total de estantes de discos para el armario base y el armario de expansión juntos no puede ser mayor que 19.
|
Cada controlador ZS9-2 MR admite dos tarjetas del HBA SAS. Se deben instalar dos tarjetas del HBA SAS en cada controlador ZS9-2 MR para que se admitan los estantes de discos en los armarios de expansión.
Cada controlador ZS9-2 MR tiene dos tarjetas del HBA SAS. Los controladores ZS9-2 MR en cluster admiten una configuración de alta disponibilidad que consta de lo siguiente:
Armario base: dos cadenas con cuatro estantes de discos en una cadena y cinco estantes de discos en la otra cadena para un total de nueve estantes de discos.
Armario de expansión: dos cadenas con cinco estantes de discos en cada cadena para un total de diez estantes de discos.
Los armarios son independientes y vienen cableados de acuerdo con la metodología de cableado requerida. Las tablas y los diagramas de cableado de los sistemas que vienen montados en rack, los cuales también se pueden usar para planificar la expansión futura del sistema, se proporcionan en la sección Tablas y diagramas de cableado para configuraciones de ZS9-2 MR Racked System para capacidad.
Cada armario contiene 42 unidades de rack (RU), con RU01 en la parte inferior. Cada controlador ZS9-2 MR ocupa dos unidades de rack, y el número de unidad de rack del extremo inferior hace referencia a su ubicación. El controlador superior se denomina controlador 1 y se ubica en RU20 en el armario base; y el controlador inferior se denomina controlador 0 y se ubica en RU17. Dado que el controlador ZS9-2 MR ocupa dos unidades de rack, el armario base contiene un panel de relleno arriba de cada controlador de manera que el diseño del armario sea similar a las ofertas anteriores de sistemas montados en rack de Oracle con controladores de tres unidades de rack. También permite un mejor acceso para mantenimiento y cableado mediante el CMA posterior. En la siguiente figura se muestra el número de ranura de cada tarjeta del HBA y los números de puertos en cada tarjeta.

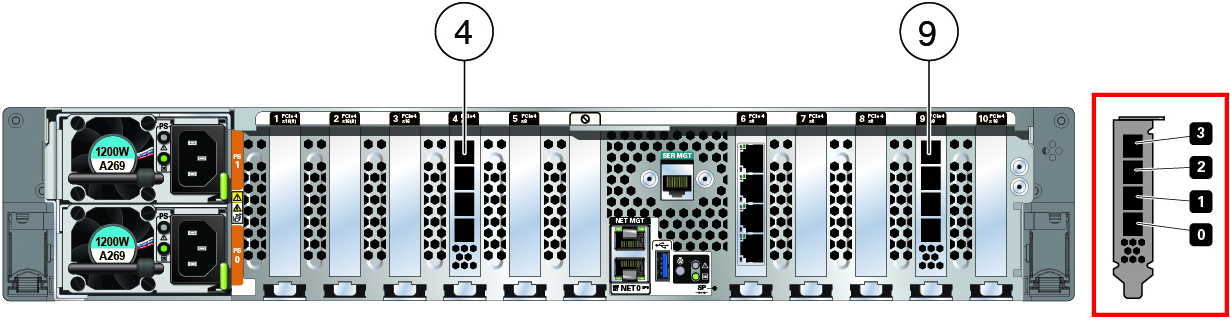

Figura 704 Números de ranura del HBA del controlador ZS9-2 MR (vista posterior)
Cada estante de discos DE3-24C ocupa cuatro unidades de rack y los estantes de discos generalmente se instalan desde la parte inferior del armario hasta la parte superior para mayor estabilidad. Como se muestra en la siguiente figura, el estante de discos DE3-24C tiene dos módulos de E/S (IOM) con cuatro puertos cada uno. En todas las configuraciones de cableado, el puerto 1 y el puerto 3 nunca se usan.
Figura 705 Conexiones del HBA del estante de discos DE3-24C (vista posterior)
En la siguiente tabla se describen las ubicaciones y las conexiones de puertos para dos controladores y nueve estantes de discos en el armario base, utilizando cables ópticos SAS de 3 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM.
|
En la siguiente tabla, se describen las ubicaciones y las conexiones de puertos para 10 estantes de discos en un armario de expansión mediante el uso de cables ópticos SAS de 6 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM. El armario de expansión admite los estantes de discos del 10 al 19.
|
En los siguientes diagramas, se ilustra cómo cablear los sistemas montados en rack y cómo expandir el sistema en el futuro. La leyenda de cada diagrama es la siguiente:
Un círculo hueco indica la conexión de cable con el IOM superior (IOM 1).
Un círculo relleno indica la conexión de cable con el IOM inferior (IOM 0).

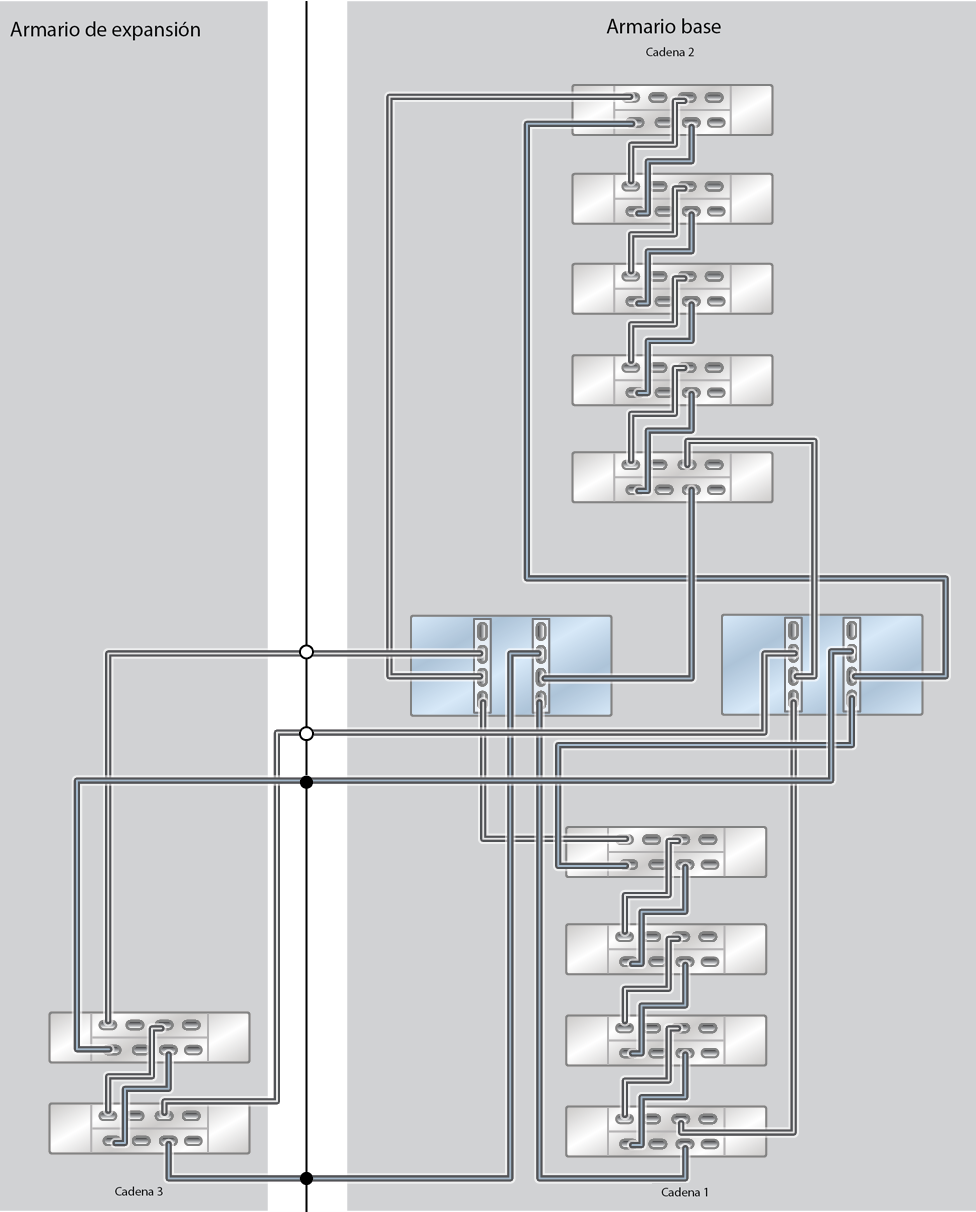

Figura 706 Configuración de ZS9-2 MR Racked System para capacidad: 11 estantes de discos DE3-24C
Figura 707 Configuración de ZS9-2 MR Racked System para capacidad: 13 estantes de discos DE3-24C
Figura 708 Configuración de ZS9-2 MR Racked System para capacidad: 14 estantes de discos DE3-24C (medio rack)

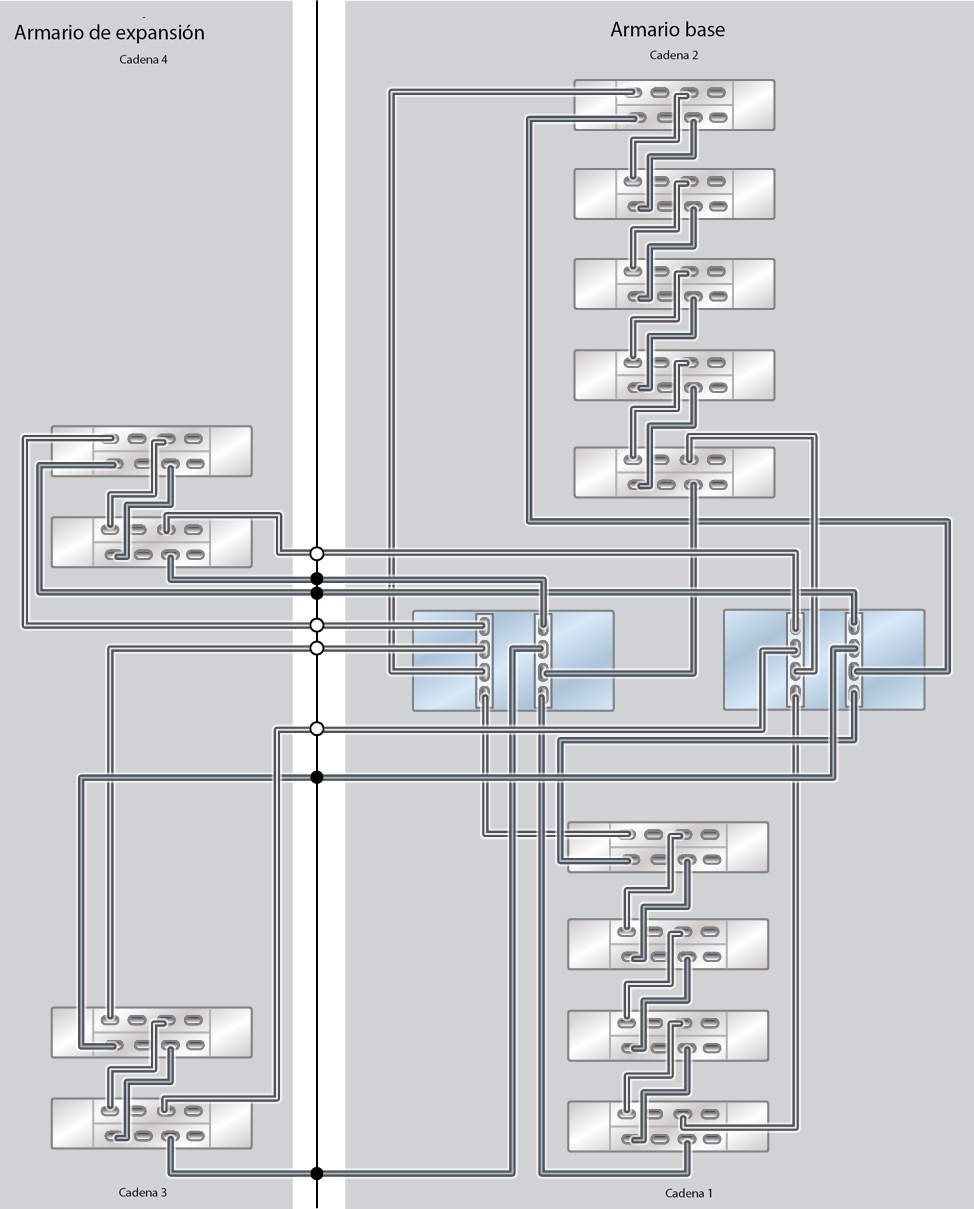

Figura 709 Configuración de ZS9-2 MR Racked System para capacidad: 15 estantes de discos DE3-24C

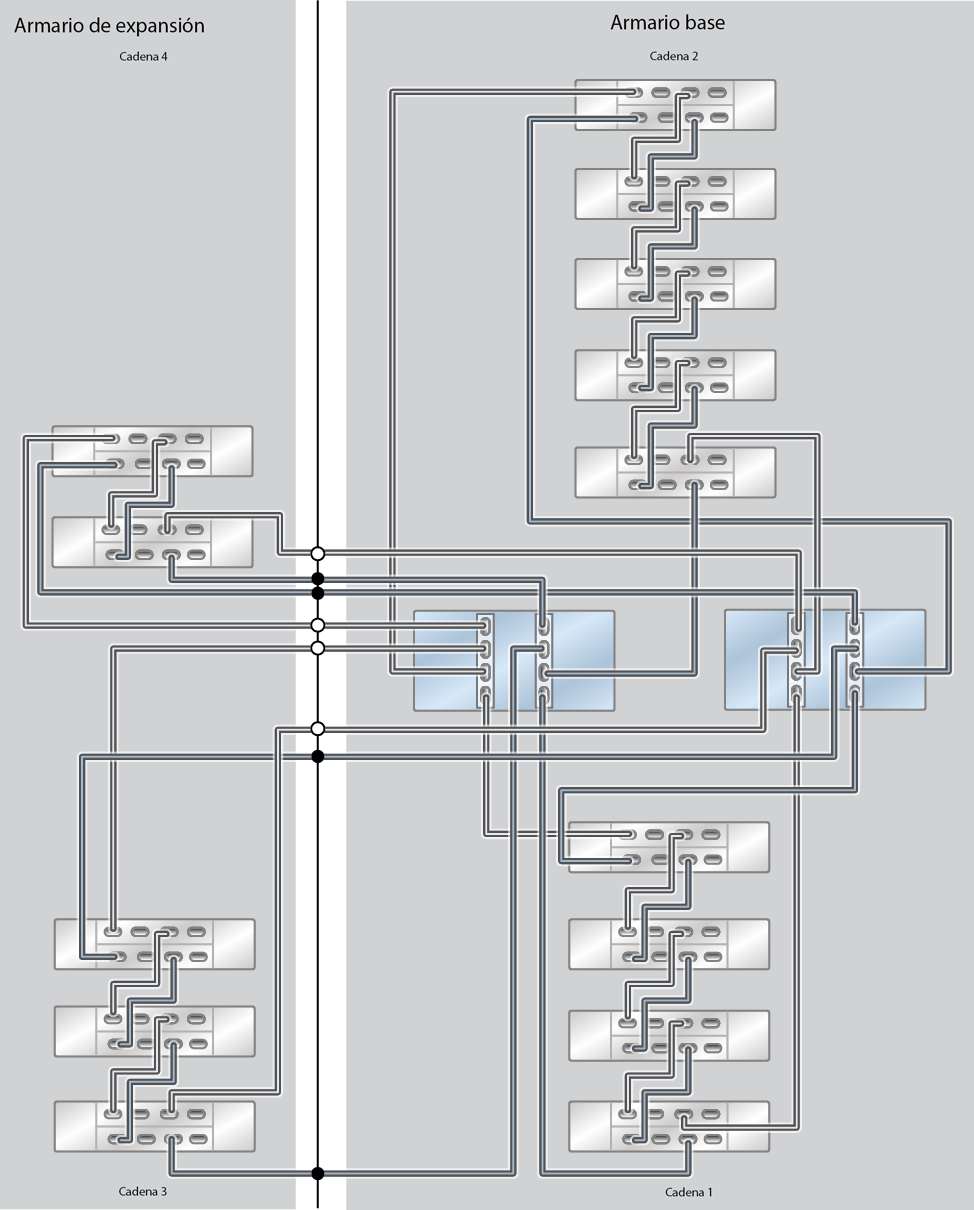

Figura 710 Configuración de ZS9-2 MR Racked System para capacidad: 17 estantes de discos DE3-24C

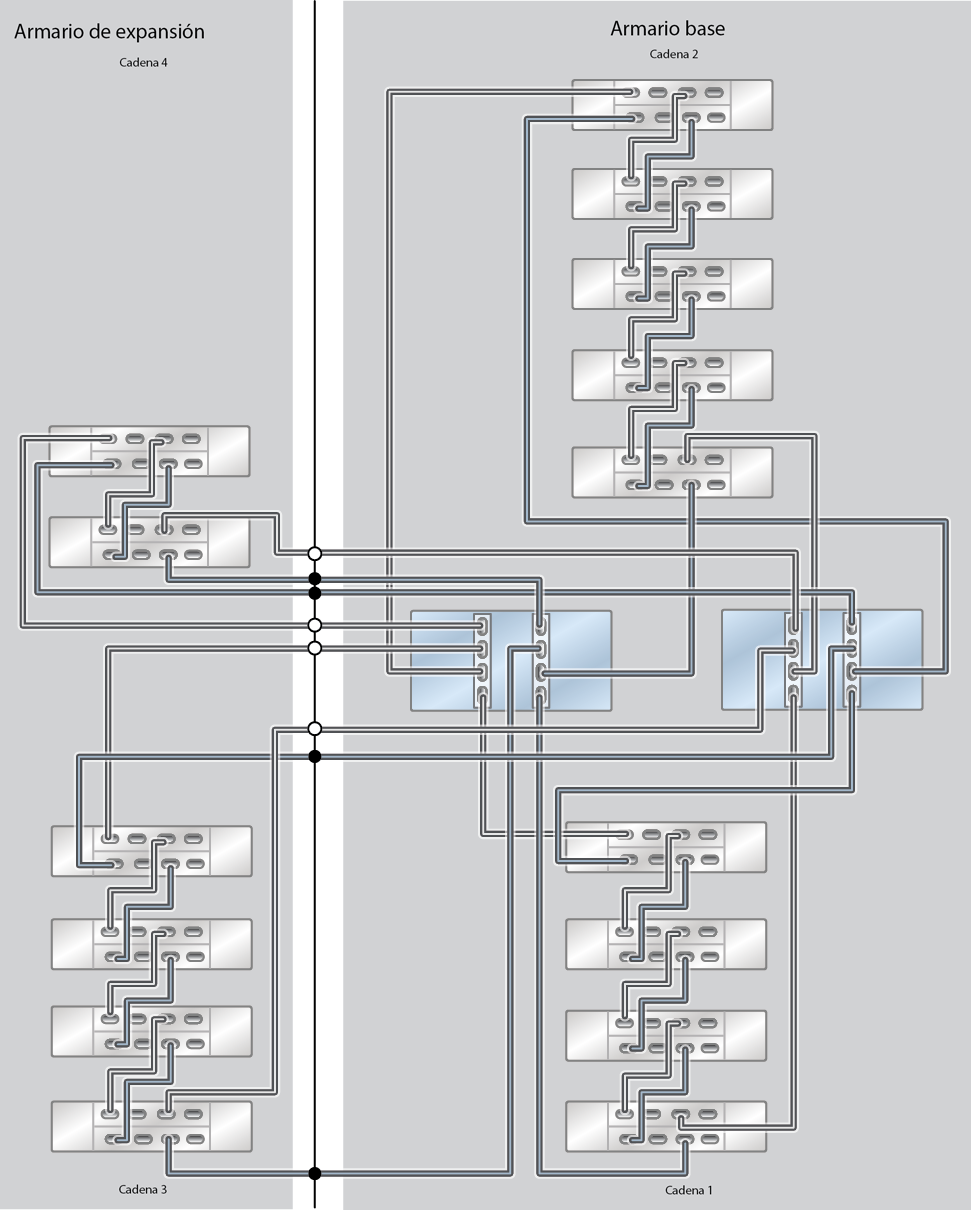

Figura 711 Configuración de ZS9-2 MR Racked System para capacidad: 19 estantes de discos DE3-24C
