ZS5-4 en cluster con estantes de discos DE2-24 (3 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-4 en cluster con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para conocer las ubicaciones de los puertos HBA, consulte la sección de visión general de hardware para el controlador ZS5-4 en Oracle ZFS Storage Appliance Customer Service Manual.
Figura 210 Controladores ZS5-4 en cluster con tres HBA conectados a dos estantes de discos DE2-24 en dos cadenas
Figura 211 Controladores ZS5-4 en cluster con tres HBA conectados a tres estantes de discos DE2-24 en tres cadenas

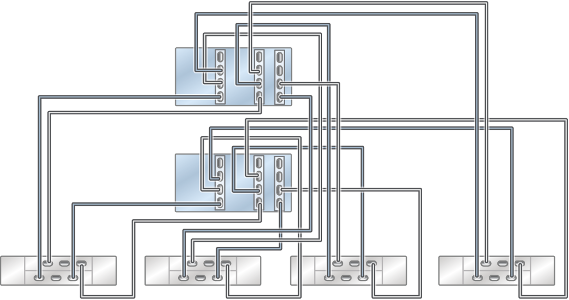

Figura 212 Controladores ZS5-4 en cluster con tres HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

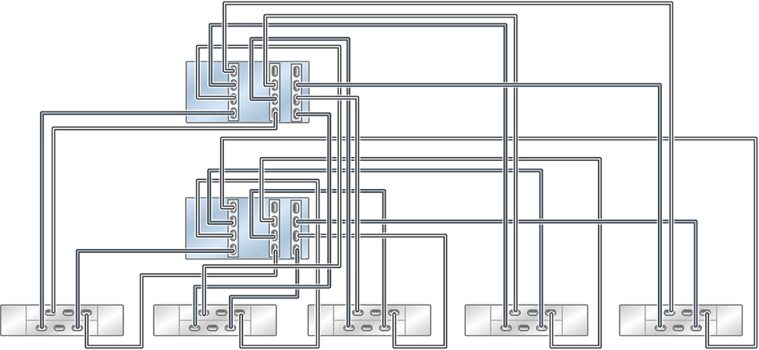

Figura 213 Controladores ZS5-4 en cluster con tres HBA conectados a cinco estantes de discos DE2-24 en cinco cadenas

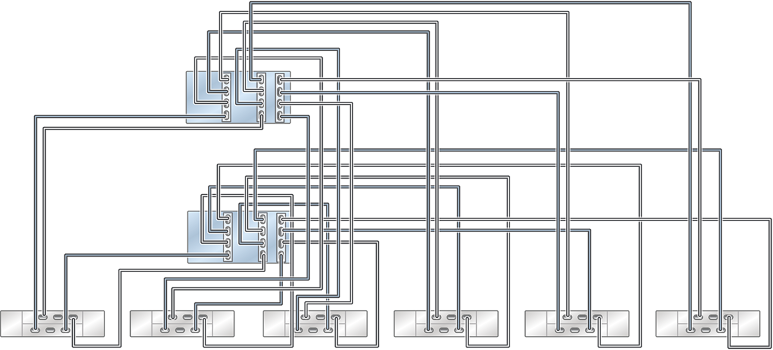

Figura 214 Controladores ZS5-4 en cluster con tres HBA conectados a seis estantes de discos DE2-24 en seis cadenas
Figura 215 Varios estantes de discos en una sola cadena
