Controladores 7420 en cluster con estantes de discos Sun Disk Shelf (5 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en clusters con cinco HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 495 Controladores 7420 en cluster con cinco HBA conectados a un estante de discos Sun Disk Shelf en una sola cadena
Figura 496 Controladores 7420 en cluster con cinco HBA conectados a dos estantes de discos Sun Disk Shelf en dos cadenas

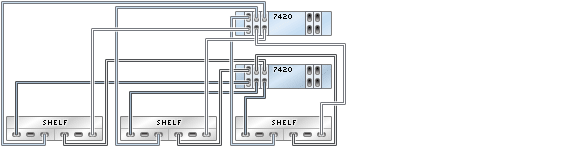

Figura 497 Controladores 7420 en cluster con cinco HBA conectados a tres estantes de discos Sun Disk Shelf en tres cadenas
Figura 498 Controladores 7420 en cluster con cinco HBA conectados a cuatro estantes de discos Sun Disk Shelf en cuatro cadenas
Figura 499 Controladores 7420 en cluster con cinco HBA conectados a cinco estantes de discos Sun Disk Shelf en cinco cadenas
Figura 500 Controladores 7420 en cluster con cinco HBA conectados a diez estantes de discos Sun Disk Shelf en cinco cadenas
Figura 501 Controladores 7420 en cluster con cinco HBA conectados a 30 estantes de discos Sun Disk Shelf en cinco cadenas
