ZS5-2 en clusters con estantes de discos DE2-24 (1 HBA)
En las siguientes figuras, se muestra un subjuego de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-2 en cluster con un HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para conocer las ubicaciones de los puertos HBA, consulte la sección de visión general de hardware para el controlador ZS5-2 en Oracle ZFS Storage Appliance Customer Service Manual.
Figura 234 Controladores ZS5-2 en cluster con un HBA conectado a un estante de discos DE2-24 en una sola cadena

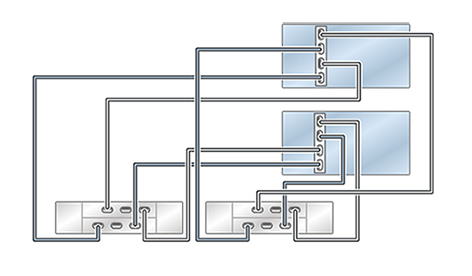

Figura 235 Controladores ZS5-2 en cluster con un HBA conectado a dos estantes de discos DE2-24 en dos cadenas

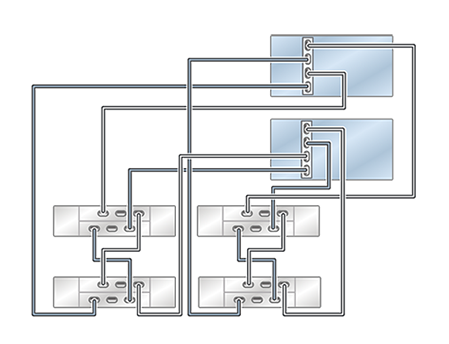

Figura 236 Controladores ZS5-2 en cluster con un HBA conectado a cuatro estantes de discos DE2-24 en dos cadenas
Figura 237 Varios estantes de discos en una sola cadena
