ZS4-4/ZS3-4 independientes con estantes de discos DE2-24 (2 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS4-4/ZS3-4 independientes con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 244 Controlador ZS4-4/ZS3-4 independiente con dos HBA conectado a un estante de discos DE2-24 en una sola cadena
Figura 245 Controlador ZS4-4/ZS3-4 independiente con dos HBA conectado a dos estantes de discos DE2-24 en dos cadenas
Figura 246 Controlador ZS4-4/ZS3-4 independiente con dos HBA conectado a tres estantes de discos DE2-24 en tres cadenas

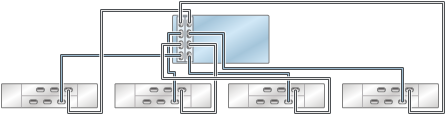

Figura 247 Controlador ZS4-4/ZS3-4 independiente con dos HBA conectado a cuatro estantes de discos DE2-24 en cuatro cadenas

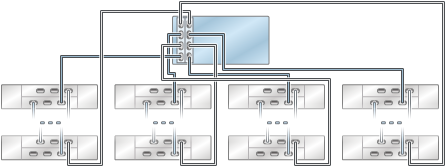

Figura 248 Controlador ZS4-4/ZS3-4 independiente con dos HBA conectado a varios estantes de discos DE2-24 en cuatro cadenas
Figura 249 Varios estantes de discos en una sola cadena
