Controlador 7420 independiente con estantes de discos Sun Disk Shelf (5 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 independientes con cinco HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 465 Controlador 7420 independiente con cinco HBA conectado a un estante de discos Sun Disk Shelf en una sola cadena
Figura 466 Controlador 7420 independiente con cinco HBA conectado a dos estantes de discos Sun Disk Shelf en dos cadenas
Figura 467 Controlador 7420 independiente con cinco HBA conectado a tres estantes de discos Sun Disk Shelf en tres cadenas
Figura 468 Controlador 7420 independiente con cinco HBA conectado a cuatro estantes de discos Sun Disk Shelf en cuatro cadenas
Figura 469 Controlador 7420 independiente con cinco HBA conectado a cinco estantes de discos Sun Disk Shelf en cinco cadenas
Figura 470 Controlador 7420 independiente con cinco HBA conectado a diez estantes de discos Sun Disk Shelf en cinco cadenas

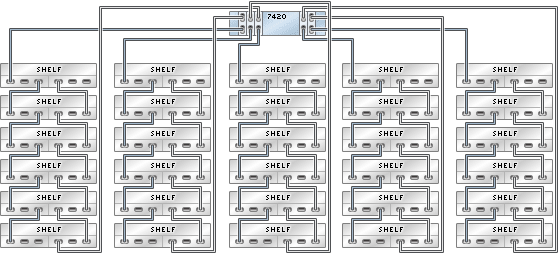

Figura 471 Controlador 7420 independiente con cinco HBA conectado a 30 estantes de discos Sun Disk Shelf en cinco cadenas
