Controladores 7420 en cluster con estantes de discos DE2-24 (3 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en cluster con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.


Notas -  Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

Figura 410  Controladores 7420 en cluster con tres HBA conectados a un estante de discos DE2-24 en una sola cadena

image:Gráfico en el que se muestran controladores 7420 en cluster con tres HBA conectados a un estante de discos DE2-24 en una sola cadena

Figura 411  Controladores 7420 en cluster con tres HBA conectados a dos estantes de discos DE2-24 en dos cadenas

image:Gráfico en el que se muestran controladores 7420 en cluster con tres HBA conectados a dos estantes de discos DE2-24 en dos cadenas

Figura 412  Controladores 7420 en cluster con tres HBA conectados a tres estantes de discos DE2-24 en tres cadenas

image:Gráfico en el que se muestran controladores 7420 en clusters con tres HBA conectados a tres estantes de discos DE2-24 en tres cadenas

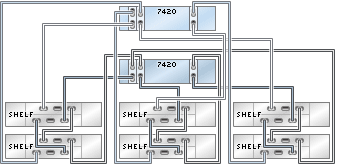

Figura 413  Controladores 7420 en cluster con tres HBA conectados a seis estantes de discos DE2-24 en tres cadenas

image:Gráfico en el que se muestran controladores 7420 en cluster con tres HBA conectados a seis estantes de discos DE2-24 en tres cadenas

Figura 414  Controladores 7420 en cluster con tres HBA conectados a 18 estantes de discos DE2-24 en tres cadenas

image:Gráfico en el que se muestran controladores 7420 en clusters con tres HBA conectados a 18 estantes de discos DE2-24 en tres cadenas

Figura 415  Varios estantes de discos en una sola cadena

image:Gráfico en el que se muestran varios estantes de discos en una sola cadena
