Visión general de configuraciones de ZS4-4 Racked System para capacidad

Las configuraciones para capacidad aprovechan los estantes de discos de gran capacidad y están disponibles en un armario base o en un armario base con un máximo de dos armarios de expansión. Se admiten dos controladores ZS4-4 y un máximo de 28 estantes de discos Oracle Storage Drive Enclosure DE2-24C, como se muestra en la siguiente tabla.

Tabla 47  Componentes de configuraciones de ZS4-4 Racked System para capacidad
Armario base
Armario de expansión 1
Armario de expansión 2
Hasta 8 estantes de discos DE2-24C
Dos controladores ZS4-4
Hasta 10 estantes de discos DE2-24C
Hasta 10 estantes de discos DE2-24C

Las configuraciones se ofrecen en múltiplos de dos estantes de discos y en una expansión de medio rack: 2 estantes de discos (mínimo), 4, 6, 8, 10, 12, 13 (medio rack), 14, 16, 18, 20, 22, 23 (medio rack), 24, 26 y 28 (máximo).

Cada controlador ZS4-4 admite hasta dos, tres o cuatro tarjetas del HBA SAS. Se deben instalar cuatro tarjetas del HBA SAS en cada controlador ZS4-4 para que se admitan los estantes de discos en los armarios de expansión.

Controladores ZS4-4 en cluster con cuatro HBA SAS; cada uno admite una configuración de alta disponibilidad que consta de lo siguiente:

  • cuatro cadenas de dos estantes de discos por cadena de discos en el armario base para un total de ocho estantes de discos, y

  • uno a dos armarios de expansión, de los cuales cada uno admite dos cadenas con un máximo de cinco estantes de discos por cadena de discos, para un total de 10 estantes de discos para un armario de expansión o de 20 estantes de discos para dos armarios de expansión.

Los armarios son independientes y vienen cableados de acuerdo con la metodología de cableado requerida. Las tablas y los diagramas de cableado de los sistemas que vienen montados en rack, que también se pueden usar para planificar la expansión futura del sistema, se proporcionan en la sección Tablas y diagramas de cableado para configuraciones de ZS4-4 Racked System para capacidad.

Cada armario contiene 42 unidades de rack (RU), con RU01 en la parte inferior. Cada controlador ZS4-4 ocupa tres unidades de rack, y el número de unidad de rack del extremo inferior hace referencia a su ubicación. El controlador superior se denomina controlador 1 y se ubica en RU20 en el armario base, y el controlador inferior se denomina controlador 0 y se ubica en RU17. En la siguiente figura se muestra el número de ranura de cada tarjeta del HBA y los números de puertos en cada tarjeta.

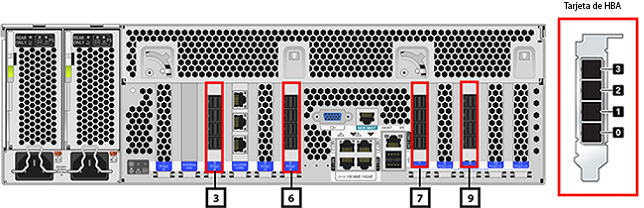

Figura 830  Números de ranura del HBA del controlador ZS4-4 (vista posterior)

image:Panel posterior ZS4-4 con números de ranuras del HBA

Cada estante de discos DE2-24C ocupa cuatro unidades de rack, y los estantes de discos se colocan desde la parte inferior del armario hasta la parte superior para mayor estabilidad. Por lo tanto, el primer estante de discos se encuentra en RU01, el segundo en RU05, etc. Como se muestra en la siguiente figura, el estante de discos DE2-24C tiene dos módulos de E/S (IOM) con tres puertos cada uno. El controlador 1 utiliza el puerto 0 y el controlador 0 utiliza el puerto 2. En todas las configuraciones de cableado, nunca se usa el puerto 1.

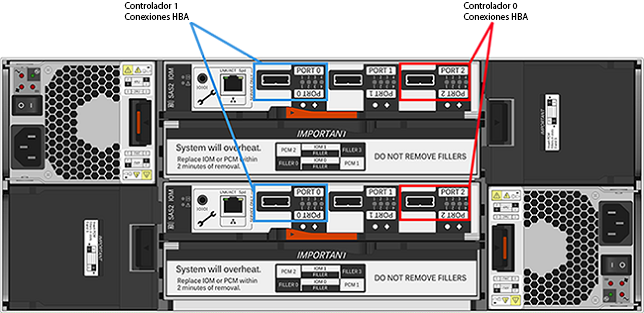

Figura 831  Conexiones del HBA del estante de discos DE2-24C (vista posterior)

image:Panel posterior de Storage Drive Enclosure DE2-24C con conexiones HBA
