ZS3-4 en cluster con estantes de discos combinados (4 HBA)

En las siguientes figuras se muestra un subjuego de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS3-4 en cluster con cuatro HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.

Para usar estantes de discos combinados en un controlador:

  • El controlador debe usar únicamente HBA SAS-2 de puerto 4X4.

  • No se deben usar estantes de discos combinados en la misma cadena.


Notas -  Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance. Los HBA SAS-2 de puerto 4X4 únicamente son admitidos en la versión AK 2013.1.0 y posteriores.

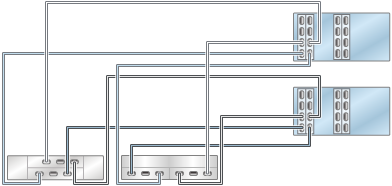

Figura 580  Controladores ZS3-4 en cluster con cuatro HBA conectados a dos estantes de discos combinados en dos cadenas (DE2-24 se muestra a la izquierda)

image:Gráfico en el que se muestran los controladores ZS3-4 en cluster con cuatro HBA conectados a dos estantes de discos combinados en dos cadenas (DE2-24 se muestra a la izquierda)

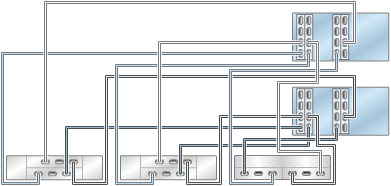

Figura 581  Controladores ZS3-4 en cluster con cuatro HBA conectados a tres estantes de discos combinados en tres cadenas (DE2-24 se muestra a la izquierda)

image:Gráfico en el que se muestran los controladores ZS3-4 en cluster con cuatro HBA conectados a tres estantes de discos combinados en tres cadenas (DE2-24 se muestra a la izquierda)

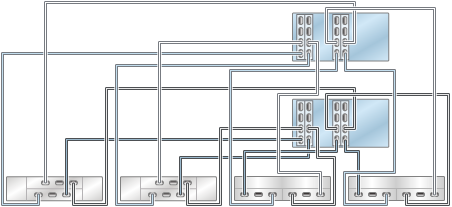

Figura 582  Controladores ZS3-4 en cluster con cuatro HBA conectados a cuatro estantes de discos combinados en cuatro cadenas (DE2-24 se muestra a la izquierda)

image:Gráfico en el que se muestran los controladores ZS3-4 en cluster con cuatro HBA conectados a cuatro estantes de discos combinados en cuatro cadenas (DE2-24 se muestra a la izquierda)

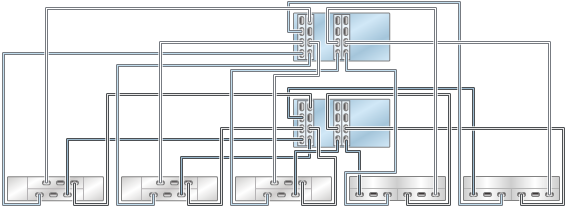

Figura 583  Controladores ZS3-4 en cluster con cuatro HBA conectados a cinco estantes de discos combinados en cinco cadenas (DE2-24 se muestra a la izquierda)

image:Gráfico en el que se muestran los controladores ZS3-4 en cluster con cuatro HBA conectados a cinco estantes de discos combinados en cinco cadenas (DE2-24 se muestra a la izquierda)

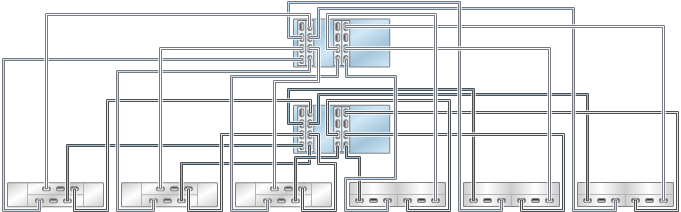

Figura 584  Controladores ZS3-4 en cluster con cuatro HBA conectados a seis estantes de discos combinados en seis cadenas (DE2-24 se muestra a la izquierda)

image:Gráfico en el que se muestran los controladores ZS3-4 en cluster con cuatro HBA conectados a seis estantes de discos combinados en seis cadenas (DE2-24 se muestra a la izquierda)

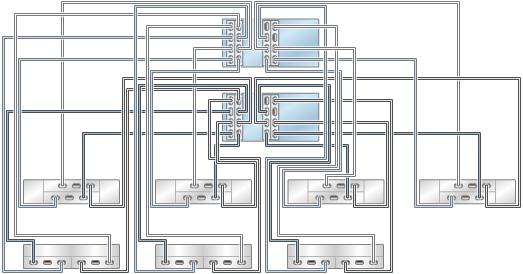

Figura 585  Controladores ZS3-4 en cluster con cuatro HBA conectados a siete estantes de discos combinados en siete cadenas (DE2-24 se muestra en la parte superior)

image:Gráfico en el que se muestran los controladores ZS3-4 en cluster con cuatro HBA conectados a siete estantes de discos combinados en siete cadenas (DE2-24 se muestra en la parte superior)

Figura 586  Controladores ZS3-4 en cluster con cuatro HBA conectados a ocho estantes de discos combinados en ocho cadenas (DE2-24 se muestra en la parte superior)

image:Gráfico en el que se muestran los controladores ZS3-4 en cluster con cuatro HBA conectados a ocho estantes de discos combinados en ocho cadenas (DE2-24 se muestra en la parte superior)

Figura 587  Controladores ZS3-4 en cluster con cuatro HBA conectados a varios estantes de discos combinados en ocho cadenas (DE2-24 se muestra en la parte superior)

image:Gráfico en el que se muestran los controladores ZS3-4 en cluster con cuatro HBA conectados a varios estantes de discos combinados en ocho cadenas (DE2-24 se muestra en la parte superior)

Figura 588  Varios estantes de discos DE2-24 en una sola cadena

image:Gráfico en el que se muestran varios estantes de discos DE2-24 en una sola cadena

Figura 589  Varios estantes de discos Sun Disk Shelf en una sola cadena

image:Gráfico en el que se muestran varios estantes de discos Sun Disk Shelf en una sola cadena
