ZS3-2 independiente con estantes de discos combinados (2 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS3-2 independientes con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Para usar estantes de discos combinados en un controlador:
-
El controlador debe usar únicamente HBA SAS-2 de puerto 4X4.
-
No se deben usar estantes de discos combinados en la misma cadena.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance. Los HBA SAS-2 de puerto 4X4 únicamente son admitidos en la versión AK 2013.1.0 y posteriores.
Figura 594 Controlador ZS3-2 independiente con dos HBA conectado a dos estantes de discos combinados en dos cadenas (DE2-24 está a la izquierda)
Figura 595 Controlador ZS3-2 independiente con dos HBA conectado a tres estantes de discos combinados en tres cadenas (DE2-24 está a la izquierda)
Figura 596 Controlador ZS3-2 independiente con dos HBA conectado a cuatro estantes de discos combinados en cuatro cadenas (DE2-24 está a la izquierda)

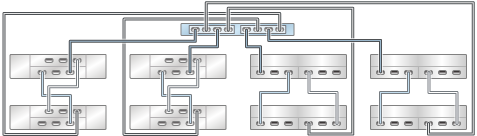

Figura 597 Controlador ZS3-2 independiente con dos HBA conectado a ocho estantes de discos combinados en cuatro cadenas (DE2-24 está a la izquierda)
Figura 598 Varios estantes de discos DE2-24 en una sola cadena
Figura 599 Varios estantes de discos Sun Disk Shelf en una sola cadena
