Cableado de estantes de discos DE3-24 y DE2-24 combinados con controladores ZS5-4
Consulte los diagramas de esta sección para actualizar o agregar un sistema con estantes de discos DE2-24 mediante la introducción de uno o varios estantes de discos DE3-24. En los siguientes diagramas, los estantes de discos DE2-24 tienen tres puertos de Módulo de E/S, mientras que los estantes de discos DE3-24 tienen cuatro puertos. Consulte Directrices de cableado y armarios para obtener las directrices de combinación de estantes de discos.
Notas - La agregación de estantes de discos DE3-24 usa cableado SAS-3, pero conserva la metodología de cableado heredada SAS-2. La sustitución de HBA SAS-2 por HBA SAS-3 no afecta la interconexión de cables.
Agregación de un estante de discos DE3-24 a estantes de discos DE2-24 en el extremo de cadena
En este ejemplo, se agrega un estante de discos DE3-24 (cadena derecha, primer estante de discos) a una cadena de estante de discos DE2-24 única. No se hacen cambios en la cadena izquierda.

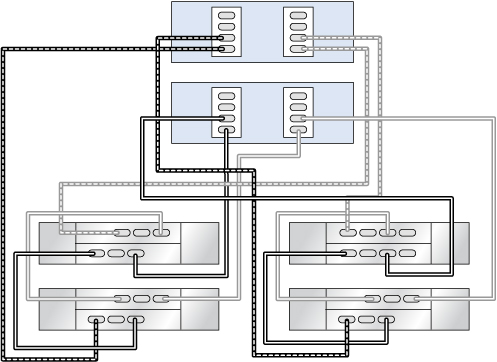

Figura 530 Controladores ZS5-4 en cluster con dos HBA conectados a un estante de discos DE3-24 (cadena derecha, primer estante de discos) y a tres estantes de discos DE2-24 en dos cadenas
Agregación o sustitución de estantes de discos DE3-24 en estantes de discos DE2-24 en el medio de la cadena
En este ejemplo, se agrega/sustituye un estante de discos DE3-24 (cadena derecha, segundo estante de discos) en el medio de una cadena de estantes de discos DE2-24. No se hacen cambios en las dos cadenas restantes de la izquierda.

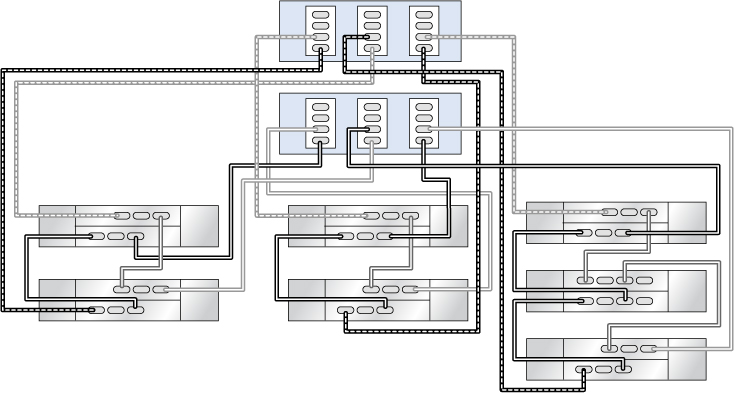

Figura 531 Controladores ZS5-4 en cluster con tres HBA conectados a un estante de discos DE3-24 (cadena derecha, segundo estante de discos) y a seis estantes de discos DE2-24 en tres cadenas
Agregación de cadena de estantes de discos DE3-24 exclusiva
En este ejemplo, se agrega una cadena de dos DE3-24 (cadena a la derecha) para actualizar una configuración de seis DE2-24 (3 cadenas a la izquierda).

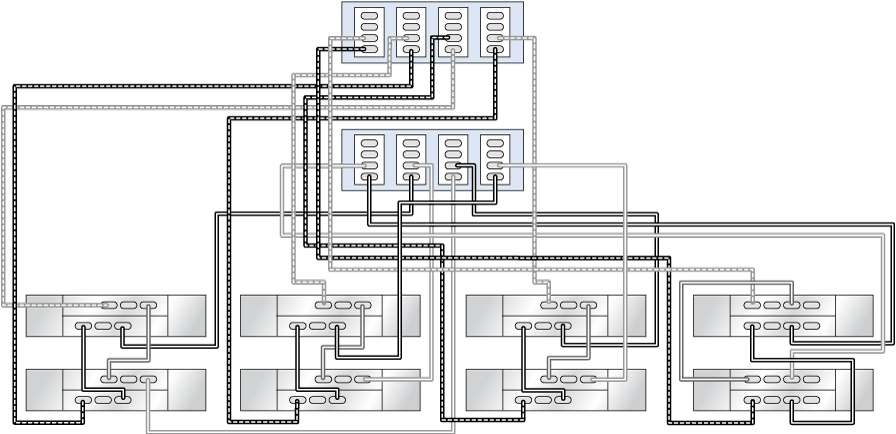

Figura 532 Controladores ZS5-4 en cluster con cuatro HBA conectados a dos estantes de discos DE3-24 (cadena a la derecha) y seis estantes de discos DE2-24 (3 cadenas a la izquierda)
