ZS4-4/ZS3-4 en cluster con estantes de discos DE2-24 (2 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS4-4/ZS3-4 en cluster con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 268 Controladores ZS4-4/ZS3-4 en cluster con dos HBA conectados a un estante de discos DE2-24 en una sola cadena
Figura 269 Controladores ZS4-4/ZS3-4 en cluster con dos HBA conectados a dos estantes de discos DE2-24 en dos cadenas

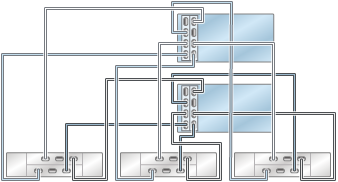

Figura 270 Controladores ZS4-4/ZS3-4 en cluster con dos HBA conectados a tres estantes de discos DE2-24 en tres cadenas

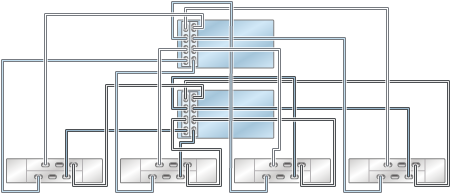

Figura 271 Controladores ZS4-4/ZS3-4 en cluster con dos HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

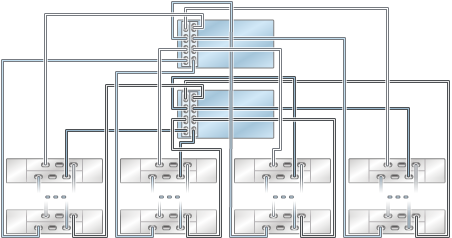

Figura 272 Controladores ZS4-4/ZS3-4 en cluster con dos HBA conectados a varios estantes de discos DE2-24 en cuatro cadenas
Figura 273 Varios estantes de discos en una sola cadena
