Cableado de controladores con estantes de discos en un armario base

Use el siguiente procedimiento para cablear los controladores con los estantes de discos en un armario base. Es posible que haya varias cadenas de estantes de discos en el armario base y estas se pueden ubicar tanto encima como debajo de los controladores. Después de conectar los cables de los estantes de discos para formar cadenas, cada cadena tiene un extremo superior e inferior que se conecta a diferentes HBA en los controladores. A pesar de que la configuración puede variar, en el siguiente procedimiento se detalla la conexión de un solo controlador en varias cadenas de discos.


Notas -  Utilice cables ópticos activos (AOC) para conectar los estantes de discos DE3-24 con el controlador ZS9-2 o ZS7-2.
  1. Ubique el diagrama de cableado adecuado para su sistema en Introducción al cableado.
  2. Realice un bucle suelto en el cable que conectará el controlador a la cadena de estantes de discos.

    La longitud máxima de cable entre un controlador y un estante de discos es de seis metros (19,69 pies).

  3. Con la parte posterior del rack hacia arriba, sostenga los bucles del cable en el lateral del rack; elija el lateral más cercano al puerto HBA adecuado del controlador.
  4. Conecte un extremo del cable en el puerto HBA adecuado del controlador.

    Asegúrese de que el cable esté conectado en el puerto del HBA adecuado. Los modelos de los controladores pueden ser diferentes en función de si tienen HBA verticales u horizontales, lo que afecta el orden de los puertos, así como también la orientación de la lengüeta de liberación azul del cable. Ubique la lengüeta de liberación a la derecha para los HBA verticales y hacia abajo para los HBA horizontales. También debe asegurarse de que los bloqueos internos del conector del cable se enganchen en el puerto.

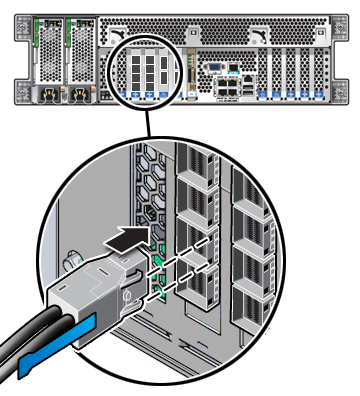

    Conexión de un cable Mini SAS a un HBA orientado verticalmente


    image:En este gráfico, se muestra la conexión de un cable Mini SAS a un HBA orientado verticalmente

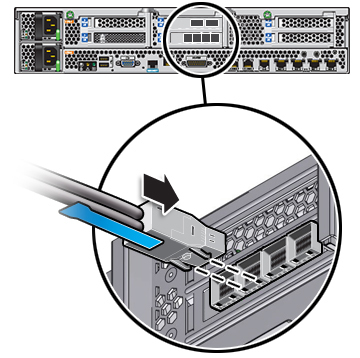

    Conexión de un cable Mini SAS a un HBA orientado horizontalmente


    image:En este gráfico, se muestra la conexión de un cable Mini SAS a un HBA orientado horizontalmente
  5. (Opcional) Si el controlador tiene un organizador de cables (CMA), enrute el cable a través del CMA y asegúrese de que haya un margen amplio para realizar mantenimiento al controlador, tal como se muestra en la siguiente ilustración con controladores en cluster.
    image:Gráfico en el que se muestra el CMA con cables.

    Notas -  No enrute más de 12 cables SAS de cobre a través del CMA. En configuraciones de estantes de disco DE3-24 y DE2-24 combinados, se pueden enrutar hasta 4 cables SAS de cobre a través de un CMA. Todos los cables ópticos activos (AOC) SAS se deben enrutar a través del CMA.
  6. Sostenga el otro extremo del cable cerca del puerto del estante de discos en el que se conectará.
  7. Deje un margen amplio para realizar mantenimiento a los componentes y para colocar el exceso del cable en el lateral del controlador; haga un rollo de 12,7 centímetros (5 pulgadas) de diámetro con el exceso del cable. Sujete el rollo con una correa para cables. Si no hay exceso de cable, use una correa para cables para sujetar el cable al lateral del rack; deje un margen amplio para realizar mantenimiento a los componentes.
  8. Verifique el espacio libre para la extracción de componentes y, luego, conecte el otro extremo del cable en el puerto adecuado del estante de discos adecuado.

    Asegúrese de que el cable esté conectado en el puerto del estante de discos adecuado. Algunos módulos de E/S están orientados al revés en algunos modelos de estantes de discos, lo que afecta el orden del puerto.

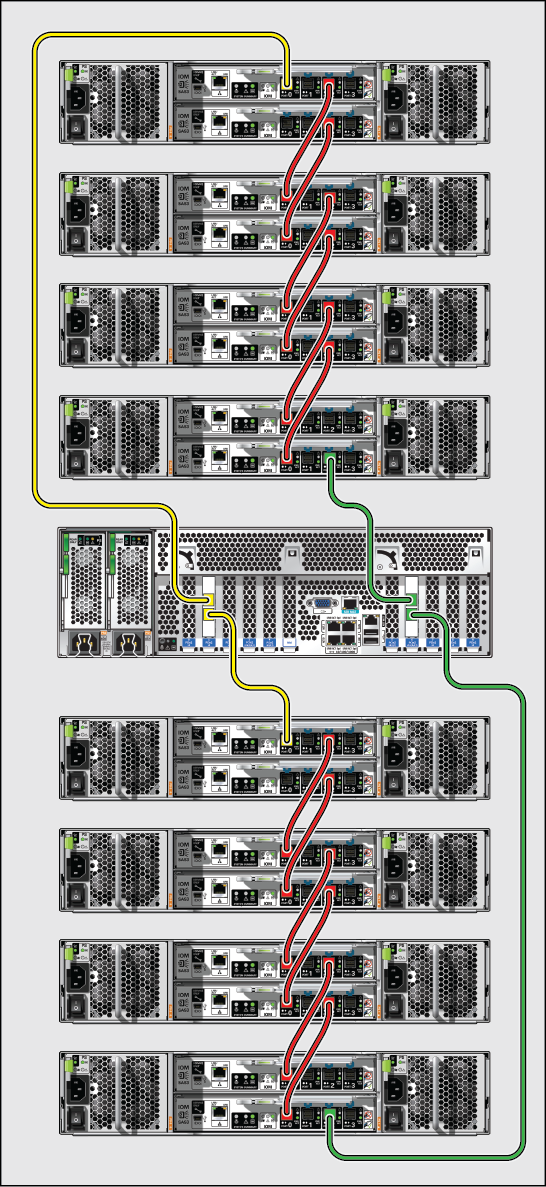

    Cableado de controladores con estantes de discos en un armario base (se muestra ZS5-4 con DE3-24P)


    image:Gráfico en el que se muestra el cableado de controladores con estantes de discos en un armario base (se muestra ZS5-4 con DE3-24P)

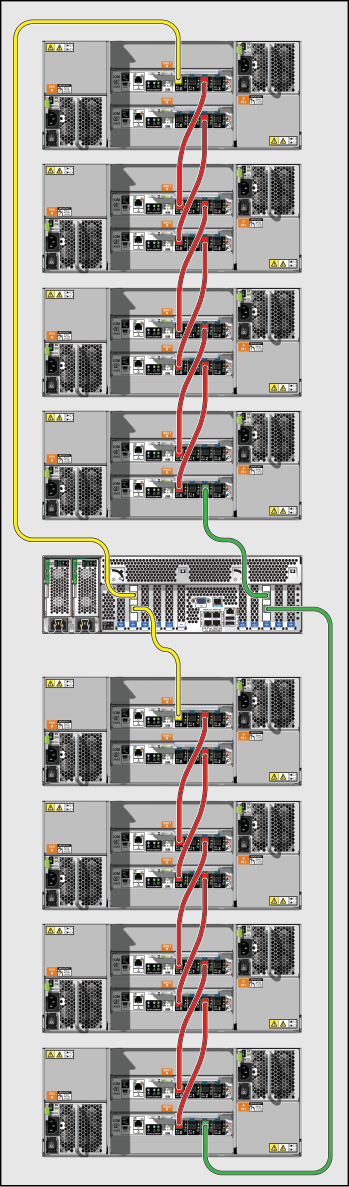

    Cableado de controladores con estantes de discos en un armario base (se muestra ZS5-4 con DE3-24C)


    image:Gráfico en el que se muestra el cableado de controladores con estantes de discos en un armario base (se muestra ZS5-4 con DE3-24C)

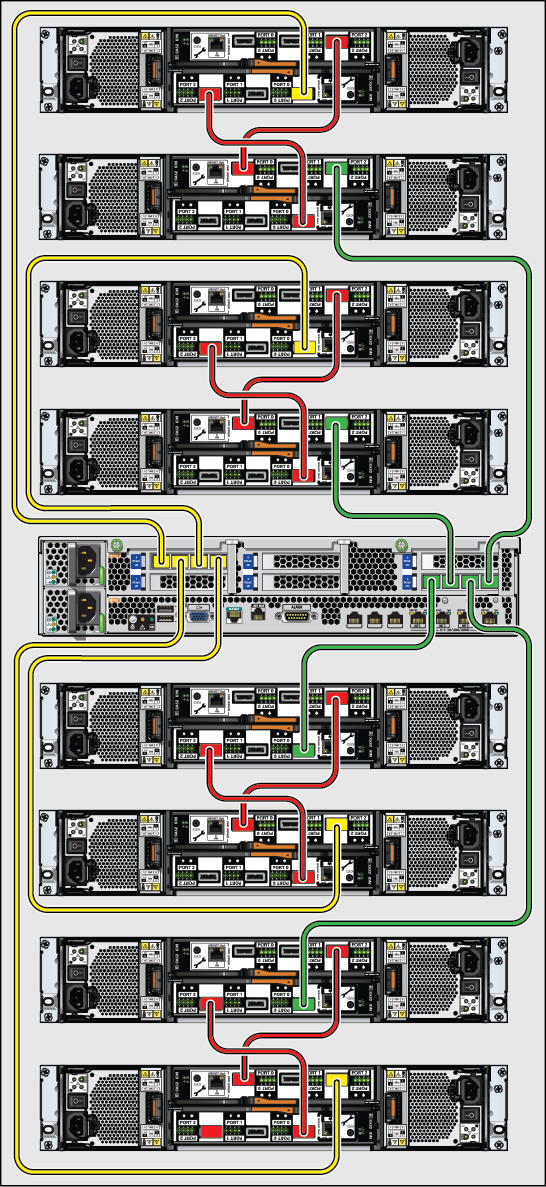

    Cableado de controladores con estantes de discos en un armario base (se muestra ZS3-2 con DE2-24P)


    image:Gráfico en el que se muestra el cableado de controladores con estantes de discos en un armario base (se muestra ZS3-2 con DE2-24P)

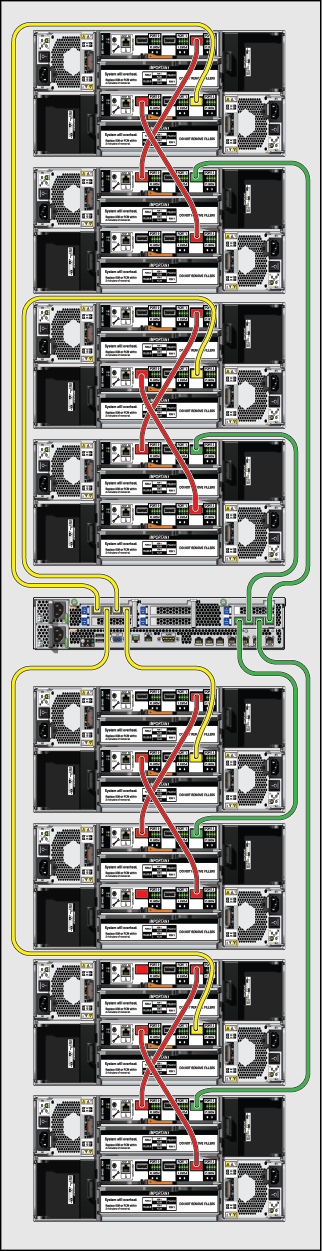

    Cableado de controladores con estantes de discos en un armario base (se muestra ZS3-2 con DE2-24C)


    image:Gráfico en el que se muestra el cableado de controladores con estantes de discos en un armario base (se muestra ZS3-2 con DE2-24C)
  9. Si hay un rollo de cable, deslice el rollo entre la guía vertical del rack y el panel lateral del rack; asegúrese de que la correa para cables esté mirando hacia la parte trasera del rack. Con la correa para cables, sujete el rollo a la guía del rack.
  10. Repita los pasos 2 a 9 para conectar el segundo cable de la cadena de discos.
  11. (Opcional) Recorte el exceso de la correa para cables.
  12. Repita este procedimiento para todas las cadenas de estantes de discos restantes.

    Deje aproximadamente 20,32 centímetros (8 pulgadas) de separación entre la correa para cables en un lateral.
