Controladores 7420 en cluster con estantes de discos DE2-24 (6 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en clusters con seis HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.


Notas -  Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

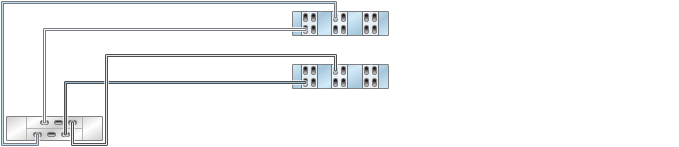

Figura 431  Controladores 7420 en cluster con seis HBA conectados a un estante de discos DE2-24 en una sola cadena

image:Gráfico en el que se muestran controladores 7420 en cluster con seis HBA conectados a un estante de discos DE2-24 en una sola cadena

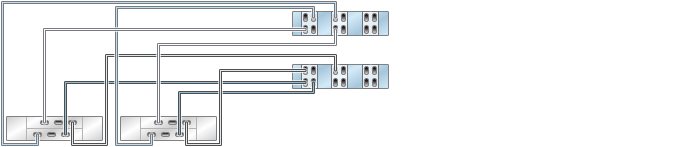

Figura 432  Controladores 7420 en cluster con seis HBA conectados a dos estantes de discos DE2-24 en dos cadenas

image:Gráfico en el que se muestran controladores 7420 en cluster con seis HBA conectados a dos estantes de discos DE2-24 en dos cadenas

Figura 433  Controladores 7420 en cluster con seis HBA conectados a tres estantes de discos DE2-24 en tres cadenas

image:Gráfico en el que se muestran controladores 7420 en cluster con seis HBA conectados a tres estantes de discos DE2-24 en tres cadenas

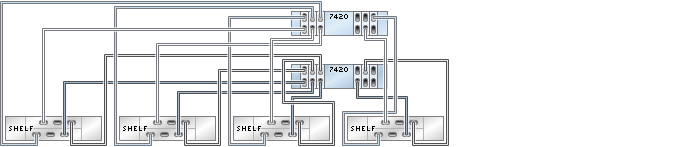

Figura 434  Controladores 7420 en cluster con seis HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

image:Gráfico en el que se muestran controladores 7420 en cluster con seis HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

Figura 435  Controladores 7420 en cluster con seis HBA conectados a cinco estantes de discos DE2-24 en cinco cadenas

image:Gráfico en el que se muestran controladores 7420 en cluster con seis HBA conectados a cinco estantes de discos DE2-24 en cinco cadenas

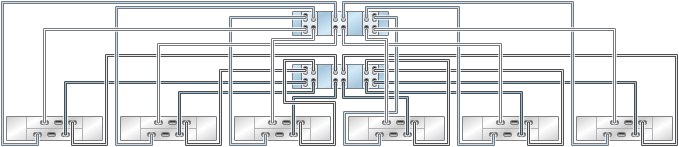

Figura 436  Controladores 7420 en cluster con seis HBA conectados a seis estantes de discos DE2-24 en seis cadenas

image:Gráfico en el que se muestran controladores 7420 en clusters con seis HBA conectados a seis estantes de discos DE2-24 en seis cadenas

Figura 437  Controladores 7420 en cluster con seis HBA conectados a 12 estantes de discos DE2-24 en seis cadenas

image:Gráfico en el que se muestran controladores 7420 en clusters con seis HBA conectados a 12 estantes de discos DE2-24 en seis cadenas

Figura 438  Controladores 7420 en cluster con seis HBA conectados a 36 estantes de discos DE2-24 en seis cadenas

image:Gráfico en el que se muestran controladores 7420 en clusters con seis HBA conectados a 36 estantes de discos DE2-24 en seis cadenas

Figura 439  Varios estantes de discos en una sola cadena

image:Gráfico en el que se muestran varios estantes de discos en una sola cadena
