En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS3-2 en cluster con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Figura 307 Controladores ZS3-2 en cluster con dos HBA conectados a un estante de discos DE2-24 en una sola cadena

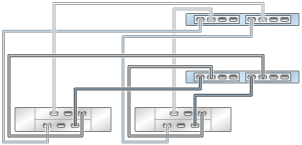

Figura 308 Controladores ZS3-2 en cluster con dos HBA conectados a dos estantes de discos DE2-24 en dos cadenas

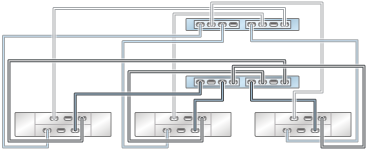

Figura 309 Controladores ZS3-2 en cluster con dos HBA conectados a tres estantes de discos DE2-24 en tres cadenas

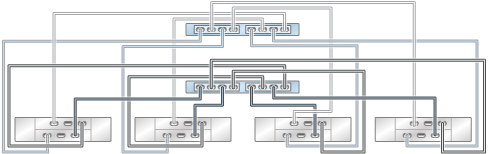

Figura 310 Controladores ZS3-2 en cluster con dos HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

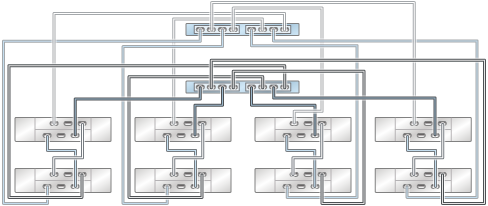

Figura 311 Controladores ZS3-2 en cluster con dos HBA conectados a ocho estantes de discos DE2-24 en cuatro cadenas

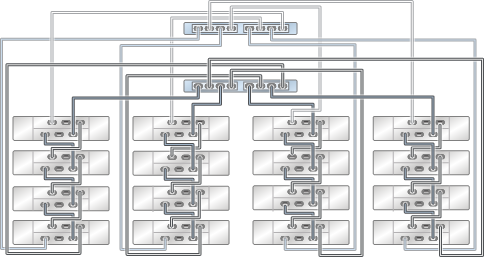

Figura 312 Controladores ZS3-2 en cluster con dos HBA conectados a dieciséis estantes de discos DE2-24 en cuatro cadenas
