ZS3-4 en cluster con estantes de discos combinados (3 HBA)
En las siguientes figuras se muestra un subjuego de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS3-4 en cluster con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Para usar estantes de discos combinados en un controlador:
-
El controlador debe usar únicamente HBA SAS-2 de puerto 4X4.
-
No se deben usar estantes de discos combinados en la misma cadena.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance. Los HBA SAS-2 de puerto 4X4 únicamente son admitidos en la versión AK 2013.1.0 y posteriores.

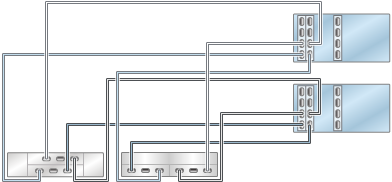

Figura 572 Controladores ZS3-4 en cluster con tres HBA conectados a dos estantes de discos combinados en dos cadenas (DE2-24 se muestra a la izquierda)

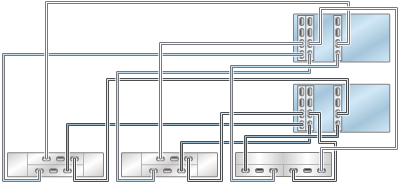

Figura 573 Controladores ZS3-4 en cluster con tres HBA conectados a tres estantes de discos combinados en tres cadenas (DE2-24 se muestra a la izquierda)

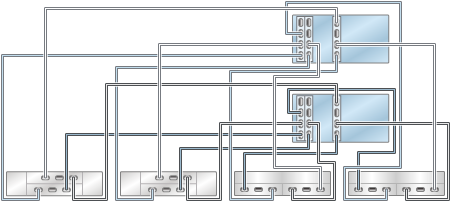

Figura 574 Controladores ZS3-4 en cluster con tres HBA conectados a cuatro estantes de discos combinados en cuatro cadenas (DE2-24 se muestra a la izquierda)

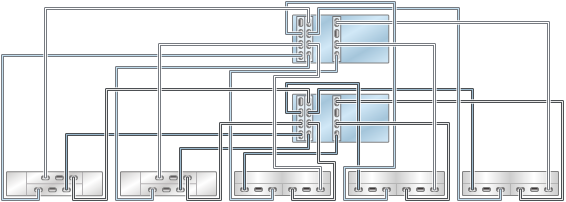

Figura 575 Controladores ZS3-4 en cluster con tres HBA conectados a cinco estantes de discos combinados en cinco cadenas (DE2-24 se muestra a la izquierda)

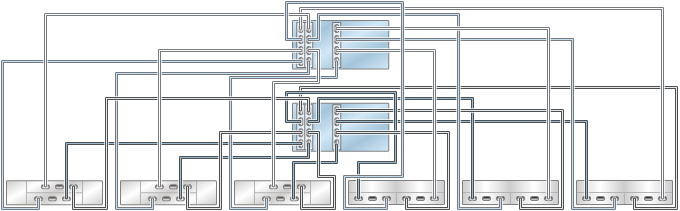

Figura 576 Controladores ZS3-4 en cluster con tres HBA conectados a seis estantes de discos combinados en seis cadenas (DE2-24 se muestra a la izquierda)

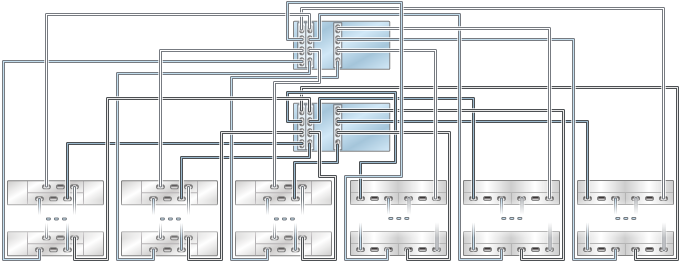

Figura 577 Controladores ZS3-4 en cluster con tres HBA conectados a varios estantes de discos combinados en seis cadenas (DE2-24 se muestra a la izquierda)
Figura 578 Varios estantes de discos DE2-24 en una sola cadena
Figura 579 Varios estantes de discos Sun Disk Shelf en una sola cadena
