ZS4-4 independiente con estantes de discos DE3-24 (4 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS4-4 independientes con cuatro HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 140 Controlador ZS5-4 independiente con cuatro HBA conectado a un estante de discos DE3-24 en una sola cadena
Figura 141 Controlador ZS4-4 independiente con cuatro HBA conectado a dos estantes de discos DE3-24 en dos cadenas

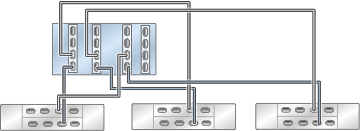

Figura 142 Controlador ZS4-4 independiente con cuatro HBA conectado a tres estantes de discos DE3-24 en tres cadenas

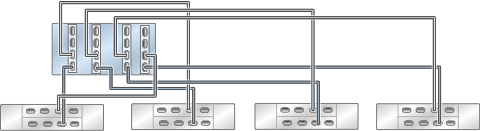

Figura 143 Controlador ZS4-4 independiente con cuatro HBA conectado a cuatro estantes de discos DE3-24 en cuatro cadenas

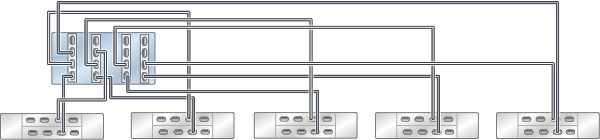

Figura 144 Controlador ZS4-4 independiente con cuatro HBA conectado a cinco estantes de discos DE3-24 en cinco cadenas

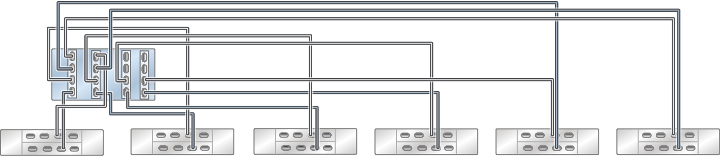

Figura 145 Controlador ZS4-4 independiente con cuatro HBA conectado a seis estantes de discos DE3-24 en seis cadenas

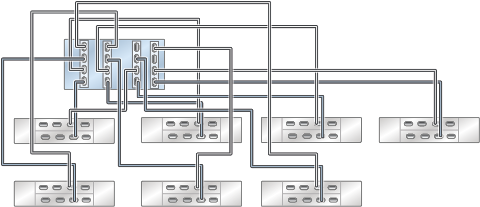

Figura 146 Controlador ZS4-4 independiente con cuatro HBA conectado a siete estantes de discos DE3-24 en siete cadenas

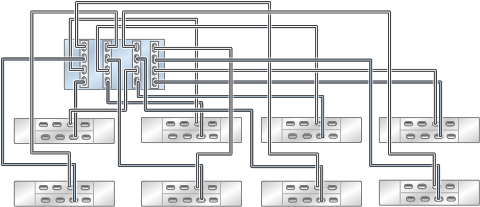

Figura 147 Controlador ZS4-4 independiente con cuatro HBA conectado a ocho estantes de discos DE3-24 en ocho cadenas
