Controlador 7420 independiente con estantes de discos Sun Disk Shelf (6 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 independientes con seis HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.


Notas -  Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

Figura 472  Controlador 7420 independiente con seis HBA conectado a un estante de discos Sun Disk Shelf en una sola cadena

image:Gráfico en el que se muestra un controlador 7420 independiente con seis HBA conectado a un estante de discos Sun Disk Shelf en una sola cadena

Figura 473  Controlador 7420 independiente con seis HBA conectado a dos estantes de discos Sun Disk Shelf en dos cadenas

image:Gráfico en el que se muestra un controlador 7420 independiente con seis HBA conectado a dos estantes de discos Sun Disk Shelf en dos cadenas

Figura 474  Controlador 7420 independiente con seis HBA conectado a tres estantes de discos Sun Disk Shelf en tres cadenas

image:Gráfico en el que se muestra un controlador 7420 independiente con seis HBA conectado a tres estantes de discos Sun Disk Shelf en tres cadenas

Figura 475  Controlador 7420 independiente con seis HBA conectado a cuatro estantes de discos Sun Disk Shelf en cuatro cadenas

image:Gráfico en el que se muestra un controlador 7420 independiente con seis HBA conectado a cuatro estantes de discos Sun Disk Shelf en cuatro cadenas

Figura 476  Controlador 7420 independiente con seis HBA conectado a cinco estantes de discos Sun Disk Shelf en cinco cadenas

image:Gráfico en el que se muestra un controlador 7420 independiente con seis HBA conectado a cinco estantes de discos Sun Disk Shelf en cinco cadenas

Figura 477  Controlador 7420 independiente con seis HBA conectado a seis estantes de discos Sun Disk Shelf en seis cadenas

image:Gráfico en el que se muestra un controlador 7420 independiente con seis HBA conectado a seis estantes de discos Sun Disk Shelf en seis cadenas

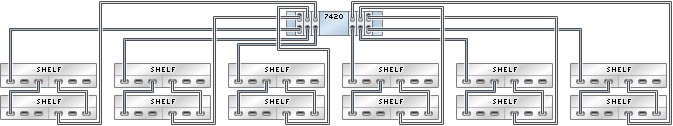

Figura 478  Controlador 7420 independiente con seis HBA conectado a 12 estantes de discos Sun Disk Shelf en seis cadenas

image:Gráfico en el que se muestra un controlador 7420 independiente con seis HBA conectado a 12 estantes de discos Sun Disk Shelf en seis cadenas

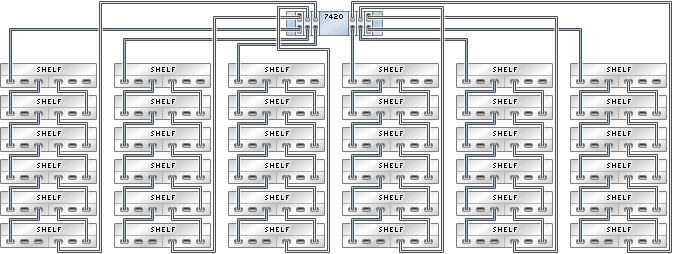

Figura 479  Controlador 7420 independiente con seis HBA conectado a 36 estantes de discos Sun Disk Shelf en seis cadenas

image:Gráfico en el que se muestra un controlador 7420 independiente con seis HBA conectado a 36 estantes de discos Sun Disk Shelf en seis cadenas
