ZS4-4 independiente con estantes de discos DE3-24 (3 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS4-4 independientes con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.


Notas -  Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

Figura 134  Controlador ZS4-4 independiente con tres HBA conectado a un estante de discos DE3-24 en una sola cadena

image:Gráfico en el que se muestra un controlador ZS4-4 independiente con tres HBA conectado a un estante de discos DE3-24 en una sola cadena

Figura 135  Controlador ZS4-4 independiente con tres HBA conectado a dos estantes de discos DE3-24 en dos cadenas

image:Gráfico en el que se muestra un controlador ZS4-4 independiente con tres HBA conectado a dos estantes de discos DE3-24 en dos cadenas

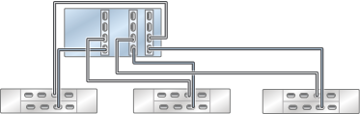

Figura 136  Controlador ZS4-4 independiente con tres HBA conectado a tres estantes de discos DE3-24 en tres cadenas

image:Gráfico en el que se muestra un controlador ZS4-4 independiente con tres HBA conectado a tres estantes de discos DE3-24 en tres cadenas

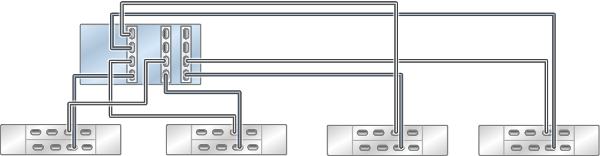

Figura 137  Controlador ZS4-4 independiente con tres HBA conectado a cuatro estantes de discos DE3-24 en cuatro cadenas

image:Gráfico en el que se muestra un controlador ZS4-4 independiente con tres HBA conectado a cuatro estantes de discos DE3-24 en cuatro cadenas

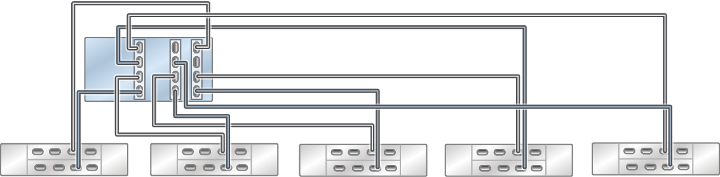

Figura 138  Controlador ZS4-4 independiente con tres HBA conectado a cinco estantes de discos DE3-24 en cinco cadenas

image:Gráfico en el que se muestra un controlador ZS4-4 independiente con tres HBA conectado a cinco estantes de discos DE3-24 en cinco cadenas

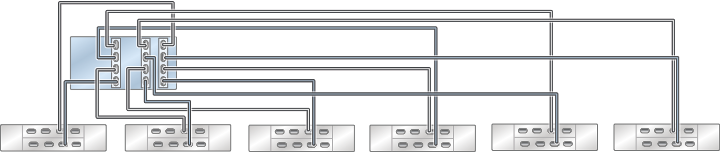

Figura 139  Controlador ZS4-4 independiente con tres HBA conectado a seis estantes de discos DE3-24 en seis cadenas

image:Gráfico en el que se muestra un controlador ZS4-4 independiente con tres HBA conectado a seis estantes de discos DE3-24 en seis cadenas
