Tablas y diagramas de cableado para configuraciones de ZS5-2 Racked System para capacidad

En la siguiente tabla se describen las ubicaciones y las conexiones de puertos para dos controladores y ocho estantes de discos en el armario base, utilizando cables SAS de 3 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM.

Tabla 42  Armario base: ubicaciones y conexiones de controlador y estantes de discos
DESDE
HASTA
RU
CONTROLADOR
PUERTO HBA
RU
ESTANTE DE DISCOS
PUERTO DE ESTANTE DE DISCOS
20
1
Ranura 2, puerto 0
1
1
IOM 1, puerto 2
17
0
Ranura 6, puerto 0
1
1
IOM 0 puerto 2
20
1
Ranura 2, puerto 1
23
3
IOM 1, puerto 2
17
0
Ranura 6, puerto 1
23
3
IOM 0 puerto 2
17
0
Ranura 2, puerto 0
1, 5, 13
1, 2, 6
IOM 1, puerto 0
20
1
Ranura 6, puerto 0
1, 5, 13
1, 2, 6
IOM 0, puerto 0
17
0
Ranura 2, puerto 1
27, 35
4, 8
IOM 1, puerto 0
20
1
Ranura 6, puerto 1
27, 35
4, 8
IOM 0, puerto 0

En la siguiente tabla, se describen las ubicaciones y las conexiones de puertos para ocho estantes de discos en un armario de expansión, mediante el uso de cables SAS de 6 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos IOM. El armario de expansión admite los estantes de discos del 9 al 16.

Tabla 43  Armario de expansión: ubicaciones y conexiones de controlador y estantes de discos
DESDE
HASTA
RU
CONTROLADOR
PUERTO HBA
RU
ESTANTE DE DISCOS
PUERTO DE ESTANTE DE DISCOS
20
1
Ranura 2, puerto 2
1
9
IOM 1, puerto 2
17
0
Ranura 6, puerto 2
1
9
IOM 0, puerto 2
20
1
Ranura 2, puerto 3
21
11
IOM 1, puerto 2
17
0
Ranura 6, puerto 3
21
11
IOM 0, puerto 2
17
0
Ranura 2, puerto 2
5, 9, 13
10, 13, 14
IOM 1, puerto 0
20
1
Ranura 6, puerto 2
5, 9, 13
10, 13, 14
IOM 0, puerto 0
17
0
Ranura 2, puerto 3
25, 33
12, 16
IOM 1, puerto 0
20
1
Ranura 6, puerto 3
25, 33
12, 16
IOM 0, puerto 0

En los siguientes diagramas, se ilustra cómo cablear los sistemas montados en rack y cómo expandir el sistema en el futuro. La leyenda de cada diagrama es la siguiente:

  • Un círculo hueco indica la conexión de cable con el IOM superior (IOM 1).

  • Un círculo relleno indica la conexión de cable con el IOM inferior (IOM 0).

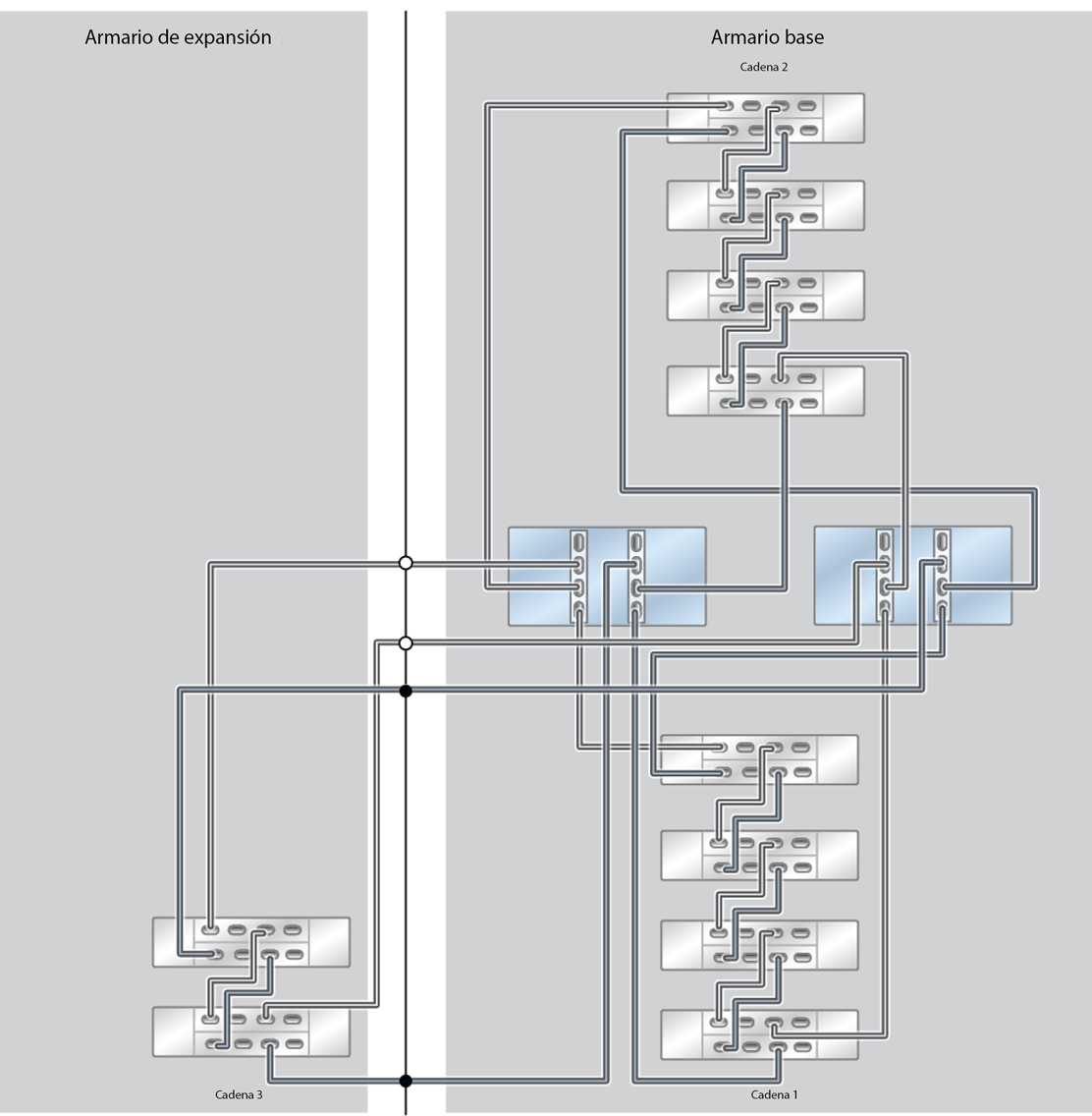

Figura 815  Configuración de ZS5-2 Racked System para capacidad: 10 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-2: 10 estantes de discos DE3-24C

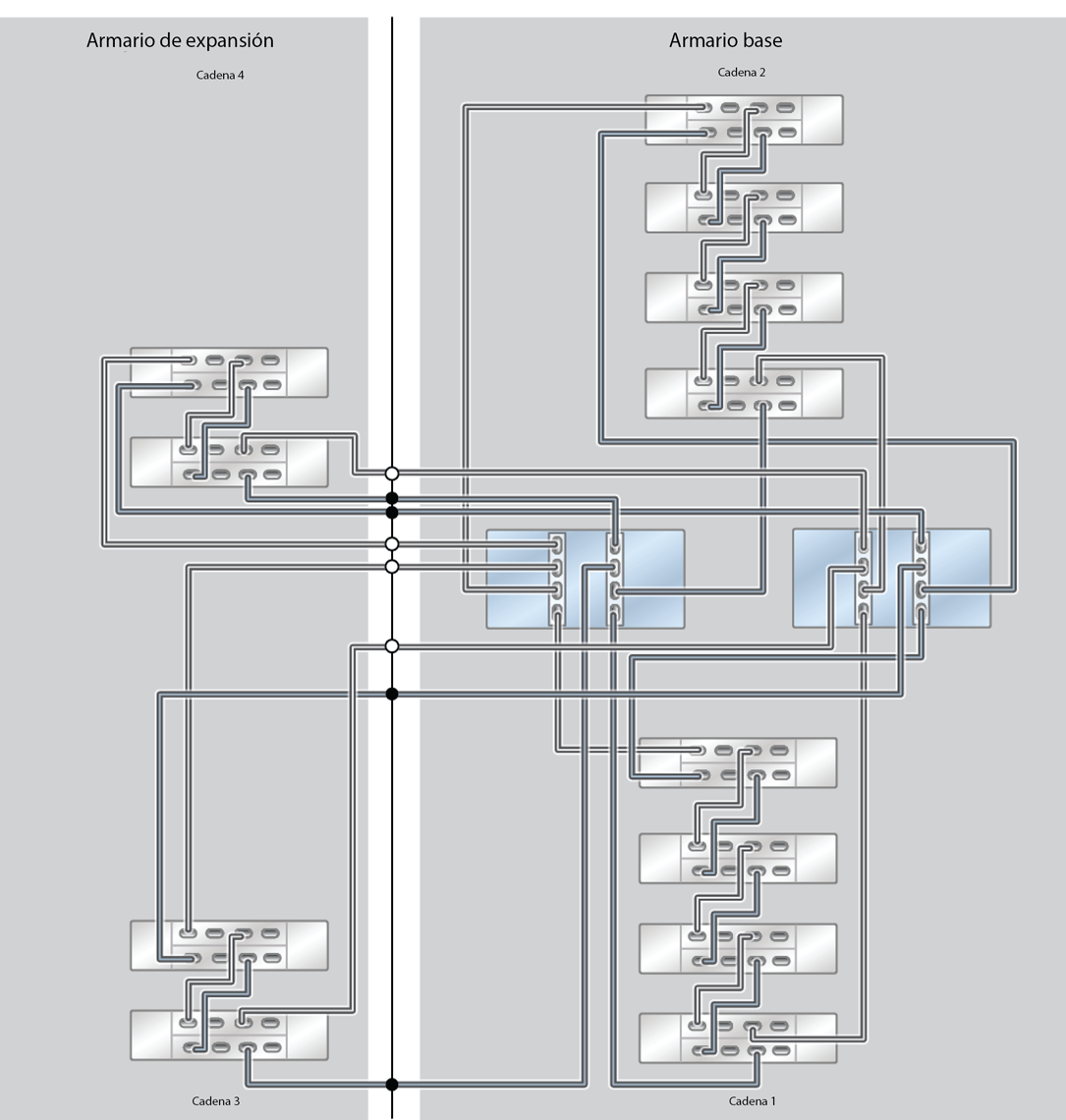

Figura 816  Configuración de ZS5-2 Racked System para capacidad: 12 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-2: 12 estantes de discos DE3-24C

Figura 817  Configuración de ZS5-2 Racked System para capacidad: 13 estantes de discos DE3-24C (medio rack)

image:ZFS Storage Appliance Racked System ZS5-2: 13 estantes de discos DE3-24C (medio rack)

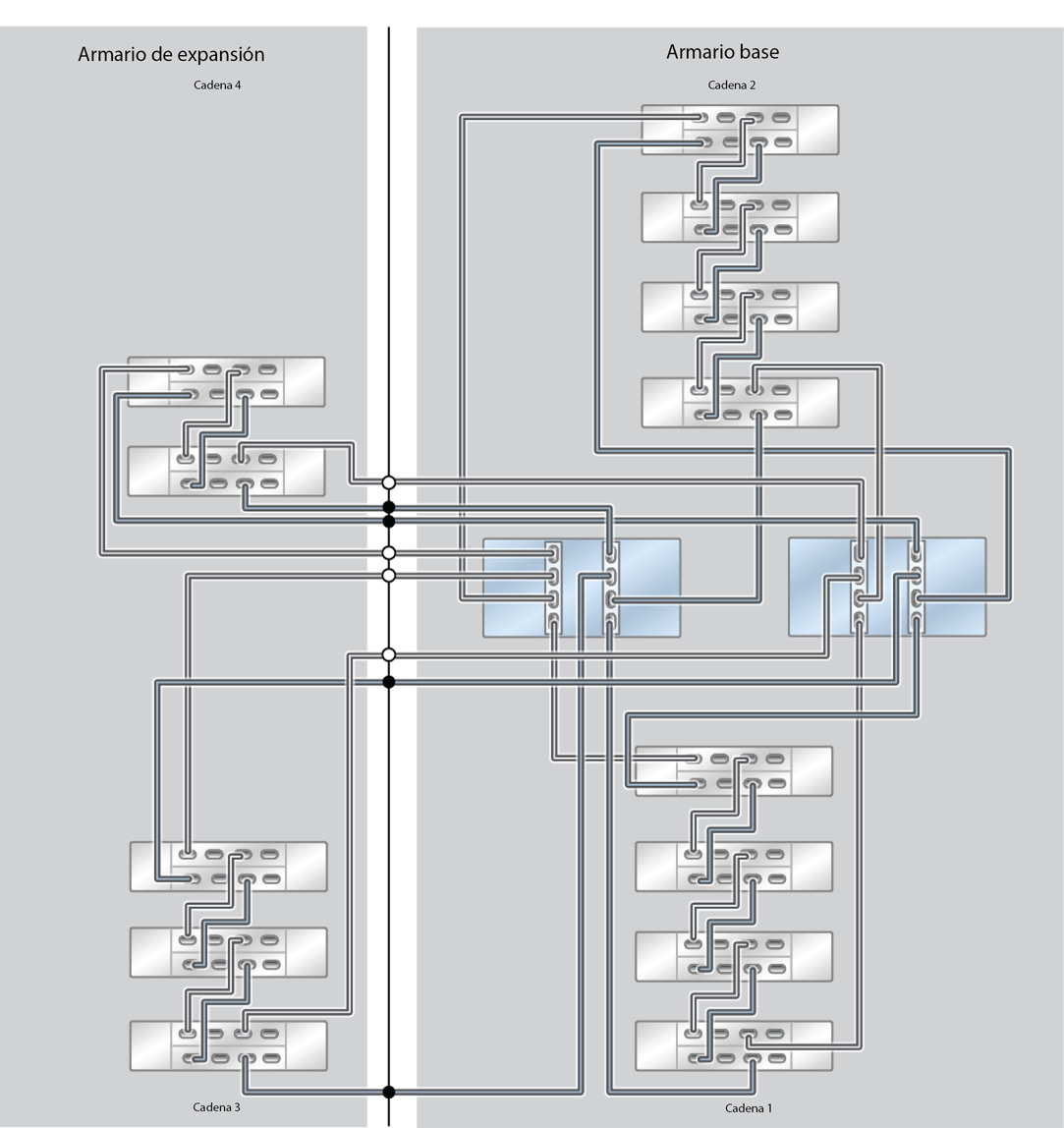

Figura 818  Configuración de ZS5-2 Racked System para capacidad: 14 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-2: 14 estantes de discos DE3-24C

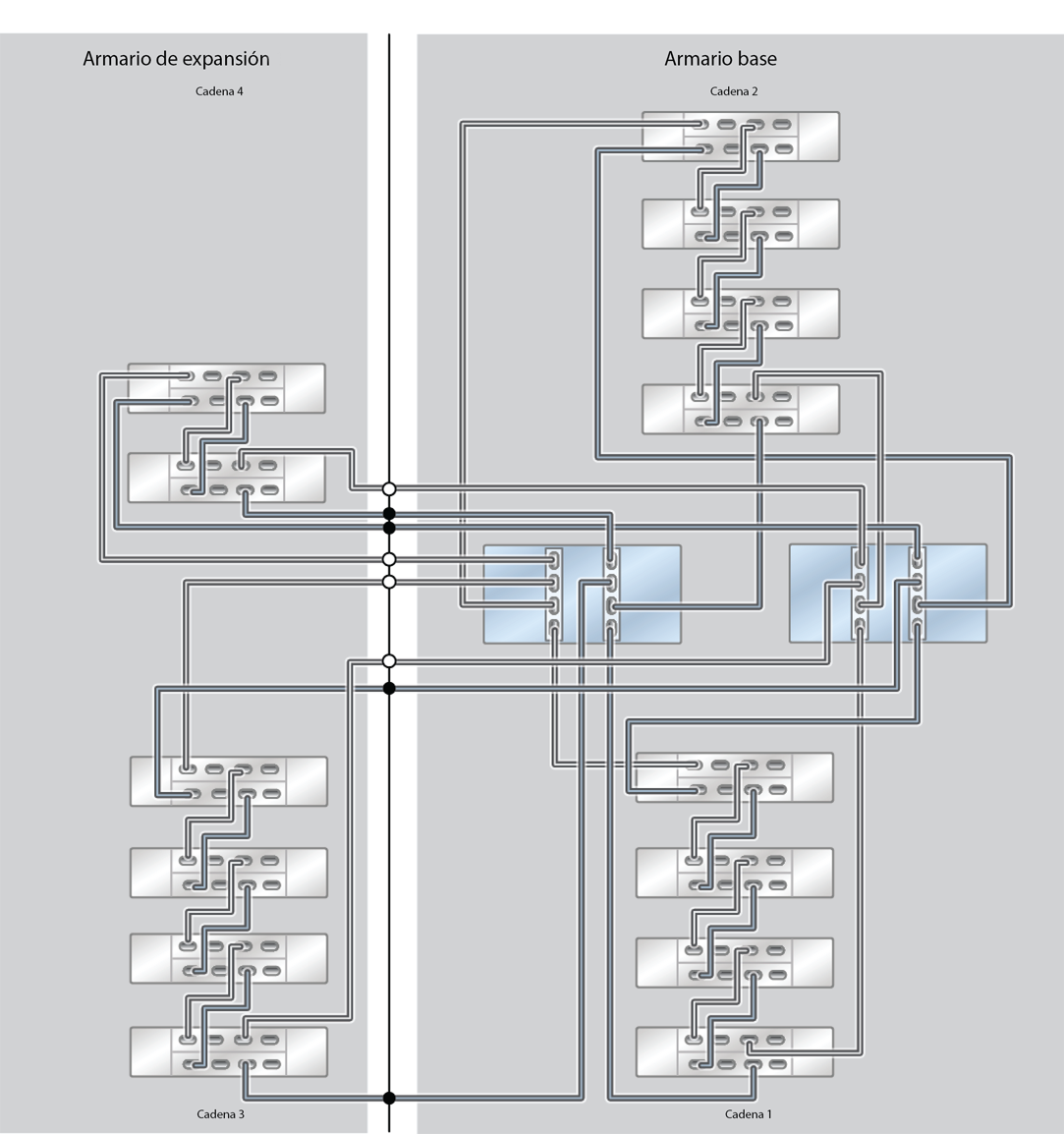

Figura 819  Configuración de ZS5-2 Racked System para capacidad: 16 estantes de discos DE3-24C

image:ZFS Storage Appliance Racked System ZS5-2: 16 estantes de discos DE3-24C
