ZS5-4 en cluster con estantes de discos DE2-24 (2 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-4 en cluster con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.


Notas -  Para conocer las ubicaciones de los puertos HBA, consulte la sección de visión general de hardware para el controlador ZS5-4 en Oracle ZFS Storage Appliance Customer Service Manual.

Figura 204  Controladores ZS5-4 en cluster con dos HBA conectados a un estante de discos DE2-24 en una sola cadena

image:Gráfico en el que se muestran controladores ZS5-4 en cluster con dos HBA conectados a un estante de discos DE2-24 en una sola cadena

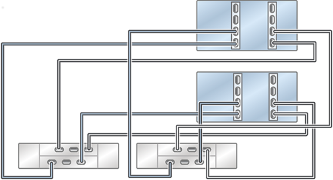

Figura 205  Controladores ZS5-4 en cluster con dos HBA conectados a dos estantes de discos DE2-24 en dos cadenas

image:Gráfico en el que se muestran controladores ZS5-4 en cluster con dos HBA conectados a dos estantes de discos DE2-24 en dos cadenas

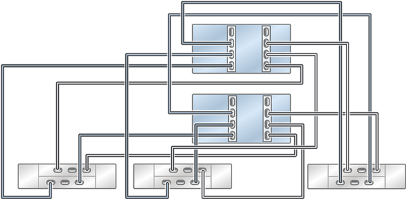

Figura 206  Controladores ZS5-4 en cluster con dos HBA conectados a tres estantes de discos DE2-24 en tres cadenas

image:Gráfico en el que se muestran controladores ZS5-4 en cluster con dos HBA conectados a tres estantes de discos DE2-24 en tres cadenas

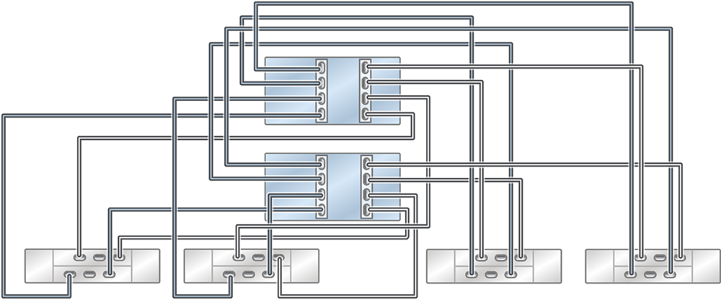

Figura 207  Controladores ZS5-4 en cluster con dos HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

image:Gráfico en el que se muestran controladores ZS5-4 en cluster con dos HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

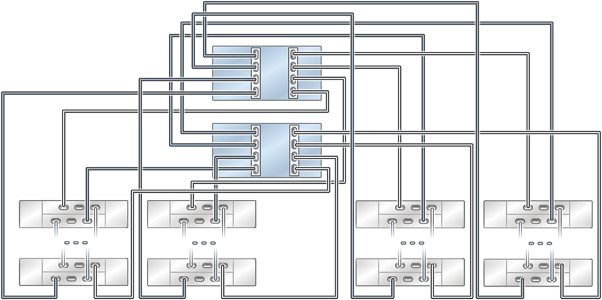

Figura 208  Controladores ZS5-4 en cluster con dos HBA conectados a varios estantes de discos DE2-24 en cuatro cadenas

image:Gráfico en el que se muestran controladores ZS5-4 en cluster con dos HBA conectados a varios estantes de discos DE2-24 en cuatro cadenas

Figura 209  Varios estantes de discos en una sola cadena

image:Gráfico en el que se muestran varios estantes de discos en una sola cadena
