Controladores 7420 en cluster con estantes de discos combinados (2 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en cluster con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.

Para usar estantes de discos combinados en un controlador:

  • El controlador debe usar únicamente HBA SAS-2 de puerto 4X4.

  • No se deben usar estantes de discos combinados en la misma cadena.


Notas -  Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance. Los HBA SAS-2 de puerto 4X4 únicamente son admitidos en la versión AK 2013.1.0 y posteriores.

Figura 634  Controladores 7420 en cluster con dos HBA conectados a dos estantes de discos combinados en dos cadenas (DE2-24 está a la izquierda)

image:Gráfico en el que se muestran controladores 7420 en clusters con dos HBA conectados a dos estantes de discos combinados en dos cadenas (DE2-24 está a la izquierda)

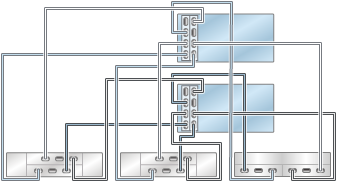

Figura 635  Controladores 7420 en cluster con dos HBA conectados a tres estantes de discos combinados en dos cadenas (DE2-24 está a la izquierda)

image:Gráfico en el que se muestran controladores 7420 en clusters con dos HBA conectados a tres estantes de discos combinados en dos cadenas (DE2-24 está a la izquierda)

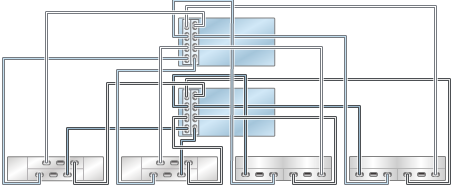

Figura 636  Controladores 7420 en cluster con dos HBA conectados a cuatro estantes de discos combinados en cuatro cadenas (DE2-24 está a la izquierda)

image:Gráfico en el que se muestran controladores 7420 en clusters con dos HBA conectados a cuatro estantes de discos combinados en cuatro cadenas (DE2-24 está a la izquierda)

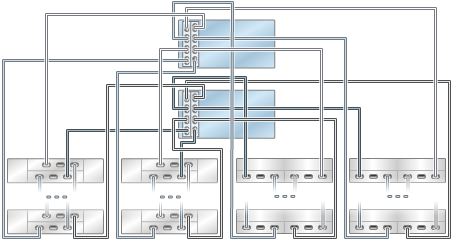

Figura 637  Controladores 7420 en cluster con dos HBA conectados a varios estantes de discos combinados en cuatro cadenas (DE2-24 está a la izquierda)

image:Gráfico en el que se muestran controladores 7420 en cluster con dos HBA conectados a varios estantes de discos combinados en cuatro cadenas (DE2-24 está a la izquierda)

Figura 638  Varios estantes de discos DE2-24 en una sola cadena

image:Gráfico en el que se muestran varios estantes de discos DE2-24 en una sola cadena

Figura 639  Varios estantes de discos Sun Disk Shelf en una sola cadena

image:Gráfico en el que se muestran varios estantes de discos Sun Disk Shelf en una sola cadena
