Configuración del panel de control de estado

La pantalla Estado > Configuración le permite personalizar el panel de control de estado, que incluye las estadísticas que aparecen y los umbrales que indican actividad mediante íconos de clima.

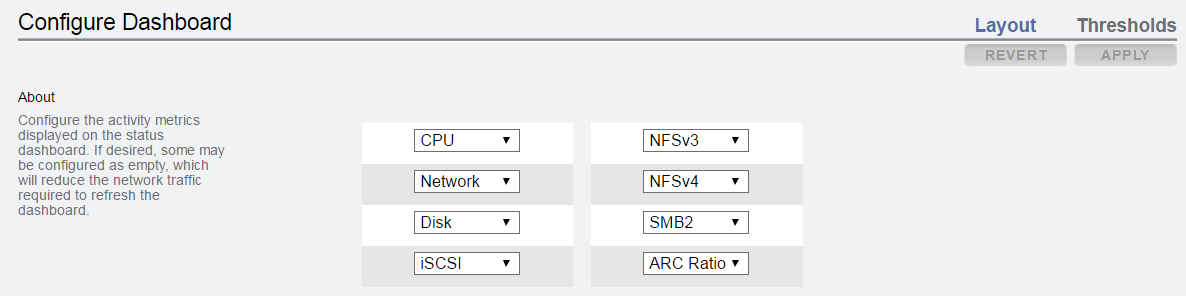

image:configuración del panel de control

Use la ficha Diseño para seleccionar los gráficos que aparecen en el área de actividad del panel de control , como se define en la siguiente tabla.

Tabla 31 Configuración de diseño de estado

Nombre	Unidades	Descripción
<empty>	-	No se muestra ningún gráfico en esta ubicación.
CPU	uso	Cantidad promedio de ciclos que las CPU del dispositivo están activas. Los ciclos de la CPU incluyen los ciclos de espera de la memoria.
Ratio de ARC	uso	Porcentaje medio de aciertos/equivocaciones de ARC Una caída en la tasa de aciertos indica un posible problema de rendimiento.
HTTP	operaciones por segundo	Cantidad promedio de operaciones de HTTP.
Disk	operaciones por segundo	Cantidad promedio de operaciones en los dispositivos de almacenamiento físico.
iSCSI	operaciones por segundo	Cantidad promedio de operaciones de iSCSI.
FC	operaciones por segundo	Cantidad promedio de operaciones de canal de fibra.
NDMP	bytes por segundo	Cantidad promedio de bytes de red NDMP.
NFSv2	operaciones por segundo	Cantidad promedio de operaciones de NFSv2.
NFSv3	operaciones por segundo	Cantidad promedio de operaciones de NFSv3.
NFSv4.0	operaciones por segundo	Cantidad promedio de operaciones de NFSv4.0.
NFSv4.1	operaciones por segundo	Cantidad promedio de operaciones de NFSv4.1.
Red	bytes por segundo	Cantidad promedio de bytes por segundo en todas las interfaces de red físicas.
SMB	operaciones por segundo	Cantidad promedio de operaciones de SMB.
SMB2	operaciones por segundo	Cantidad promedio de operaciones de SMB2.
SMB3	operaciones por segundo	Cantidad promedio de operaciones de SMB3.
FTP	bytes por segundo	Cantidad promedio de bytes de FTP.
SFTP	bytes por segundo	Cantidad promedio de bytes de SFTP.

Tenga en cuenta que para reducir el tráfico de red necesario para actualizar el panel de control, debe configurar algunos de los gráficos de actividad como <empty> (Vacío).

Use la pantalla Thresholds (Umbrales) para configurar los íconos de clima de la actividad del panel. Los valores predeterminados que se proporcionan se basan en cargas de trabajo intensas y tal vez no sean adecuados para su entorno.

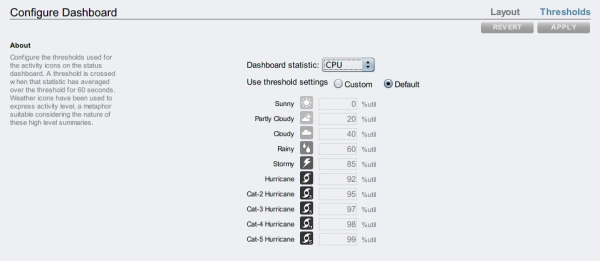

Figura 14 Configuración de actividades del panel de control

image:Configuración de actividades del panel de control

El ícono de clima que aparece en el panel de control es el más cercano a la configuración del valor de umbral para la actividad actual, medido como promedio en un período de 60 segundos. Por ejemplo, si el uso de la CPU fuera del 41%, por defecto aparecería el ícono de clima correspondiente a nublado porque el umbral es 40% (el más cercano a la actividad real). Seleccione el botón de radio Personalizados para configurar los umbrales, y asegúrese de configurarlos en el orden en el que aparecen en la pantalla.

El panel de control actualmente no se puede configurar desde la CLI. Los valores de configuración guardados en la BUI se aplican al panel de control que se visualiza desde la CLI.
