Descripción de SAN
Estos tres componentes permanecen iguales independientemente del protocolo usado en la red. En algunos casos, la red puede incluso ser un cable entre el iniciador y el destino, pero en la mayoría de los casos, se usa algún tipo de conmutación.
Los destinos y los iniciadores se configuran mediante protocolos. Consulte la documentación de un protocolo específico (Configuración de canal de fibra de SAN, iSCSI o Configuración de SRP) para obtener información detallada.
Los grupos de destinos e iniciadores definen conjuntos de destinos e iniciadores que se pueden asociar con LUN. Un LUN asociado con un grupo de destinos se puede ver solamente mediante los destinos del grupo. Si el LUN no está explícitamente asociado con un grupo de destino, se encuentra en el grupo de destino por defecto y se podrá tener acceso a él desde todos los destinos, independientemente del protocolo. De manera similar, un LUN es visible únicamente por los iniciadores del grupo o los grupos a los que pertenece. Si el LUN no está explícitamente asociado con un grupo de iniciadores, se encuentra en el grupo de iniciadores por defecto y se podrá tener acceso a él desde todos los iniciadores. Si bien puede ser útil usar el grupo de iniciadores por defecto con fines de evaluación, no se recomienda utilizarlo porque puede exponer el LUN a iniciadores no deseados o en conflicto.
Para evitar posibles conflictos de LUN cuando un iniciador pertenece a varios grupos, configure iniciadores dentro de todos los grupos antes de asociar grupos a LUN.
Para configurar destinos, vaya a la página Configuración > SAN de la BUI, utilice Canal de fibra, iSCSI y SRP para navegar y, a continuación, configure los controles puertos, iniciador y grupos de destinos.
Para asociar un LUN, vaya a la página Recursos compartidos > Recursos compartidos > Protocolos y, a continuación, configure los controles Grupo de destinos y Grupo de iniciadores.

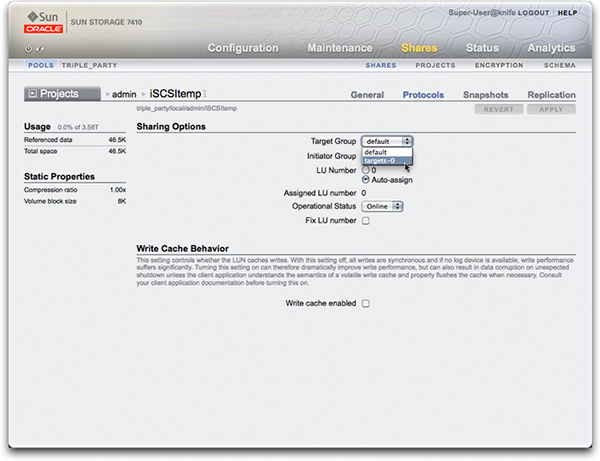

Figura 16 Asociación de un LUN
Use el contexto configuration san de la CLI para operar sobre destinos e iniciadores por tipo de protocolo. A continuación, use el contexto shares de la CLI para crear LUN y asociarlos con los grupos de destinos e iniciadores.
