Cómo trabajar con la configuración de red

En el modelo de dispositivo, el sistema crea dispositivos de red para representar los puertos de red o InfiniBand disponibles, pero no tienen parámetros configurables. Los enlaces de datos son una entidad de capa 2 y se deben crear para aplicar valores de configuración, por ejemplo, LACP, a estos dispositivos de red. Las interfaces son una entidad de capa 3 que contienen la configuración IP, que queda disponible mediante un enlace de datos. Este modelo tiene ajustes de interfaz separados en dos partes: los enlaces de datos para la configuración de capa 2 y las interfaces para la configuración de capa 3.

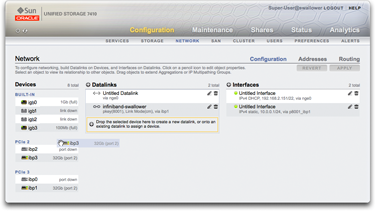

La columna Dispositivos corresponde a los puertos de la tarjeta de interfaz de red (NIC) física del controlador, que normalmente tienen las etiquetas igb0, igb1, igb2 e igb3. El puerto NET-0 corresponde al dispositivo igb0, el puerto NET-1 corresponde a igb1, etc. Se recomienda usar un puerto NIC por controlador como interfaz de gestión. Esta columna también incluye los puertos físicos InfiniBand del controlador, que normalmente tienen las etiquetas ibp0, ibp1, ibp2 e ibp3.

La columna Enlaces de datos corresponde a la construcción para enviar y recibir paquetes para un dispositivo de red específico. Admiten VLAN, VNIC, particiones IB y agregación de LACP. Se necesitan los enlaces de datos para completar la configuración de red, aun cuando estos no apliquen valores de configuración específicos a los dispositivos de red.

La entidad del enlace de datos (llamada "aggr1") agrupa los dispositivos de red de manera que se puedan configurar (política de agregación de LACP). La entidad de interfaz (llamada "phobos") permite configurar la dirección IP, que queda disponible en la red mediante el enlace de datos. Los dispositivos de red (llamados "igb1", "igb2", ..., por el sistema) no tienen parámetros que se configuren directamente.

La columna Interfaces corresponde a los valores de dirección IP configurables y a otras propiedades de los enlaces de datos. Las interfaces pueden estar disponibles mediante un único enlace de datos o como se las defina en un grupo de acceso de rutas múltiples IP (IPMP) conformado por una agrupación de enlaces de datos, lo cual permite efectuar la migración automática de direcciones IP desde enlaces de datos con errores a enlaces de datos en funcionamiento.

El siguiente es un ejemplo de una única dirección IP en un único puerto (configuración común):

• Dispositivos: igb0

• Datalink (Enlace de datos): datalink1

• Interfaz: deimos (192.168.2.80/22)

La siguiente configuración es para una agregación de enlaces de 3 niveles:

• Dispositivos: igb1, igb2, igb3

• Datalink (Enlace de datos): aggr1 (agregación de LACP)

• Interfaz: phobos (192.168.2.81/22)
