Interface utilisateur de navigateur (BUI, Browser User Interface)

La BUI d'Oracle ZFS Storage Appliance est l'outil graphique d'administration de l'appareil. La BUI offre un environnement intuitif pour les tâches d'administration, la visualisation des concepts et l'analyse des données relatives aux performances. La BUI offre un environnement clair permettant de visualiser le comportement du système et d'identifier les problèmes de performances affectant l'appareil.

image:Exemple de fenêtre d'interface utilisateur de navigateur (BUI)

Orientez votre navigateur vers le système à l'aide de l'adresse IP ou du nom d'hôte que vous avez assigné au port NET-0 lors de la configuration initiale de la manière suivante : https://ipaddress:215 ou https://hostname:215. L'écran de connexion s'affiche.

L'aide en ligne accessible dans l'angle supérieur droit de la BUI est contextuelle. Vous pouvez afficher l'aide en ligne associée à chaque écran de premier et de deuxième niveau de la BUI en cliquant sur le bouton Aide.

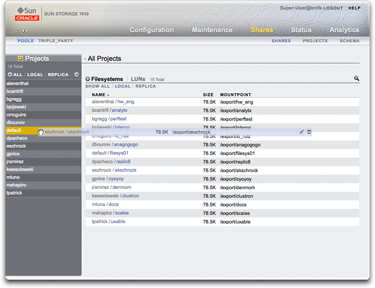

image:Déplacement d'un système de fichiers dans le panneau latéral

Modification des propriétés d'un système de fichiers en le déplaçant dans un autre projet à l'aide du panneau latéral Projets

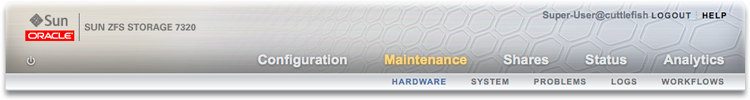

Le cadre masthead contient plusieurs éléments d'interface servant à la navigation et à la notification, ainsi que les fonctionnalités principales. Sur la gauche, de haut en bas, se trouvent le logo Sun/Oracle, un badge indiquant le modèle du matériel et les boutons d'arrêt et de remise en marche du matériel. Sur la droite, à nouveau de haut en bas, se trouvent l'identification de connexion, la déconnexion, l'aide, la navigation principale et la sous-navigation.

image:Image masthead

Les alertes système s'affichent dans le Masthead lorsqu'elles sont déclenchées. Si plusieurs alertes sont déclenchées de façon séquentielle, reportez-vous à la liste d'alertes récentes accessible dans l'écran Tableau de bord ou le journal complet disponible dans l'écran Jounaux.

Servez-vous des liens de navigation pour basculer entre les zones Configuration, Maintenance, Partages, Statut et Analyse de la BUI. Servez-vous des liens secondaires pour accéder aux fonctionnalités et aux fonctions de chaque zone.

Si vous saisissez une annotation de session, elle s'affiche sous votre ID de connexion et le bouton de déconnexion. Si vous souhaitez modifier votre annotation de session pour des actions d'administration ultérieures, cliquez sur le lien textuel. Reportez-vous à la section Configuration des utilisateurs pour plus de détails sur les annotations de session.

La barre de titre s'affiche sous le cadre Masthead et contient des liens de navigation locaux ainsi que des fonctions qui varient en fonction de la vue en cours.

image:Image de barre de titre

Par exemple, la barre de titre du service de mappage d'identités offre les éléments suivants :

  • Accès à la liste de services complète par le biais du panneau latéral

  • Contrôles permettant d'activer ou de désactiver le service de mappage d'identités.

  • Vue du temps de fonctionnement du mappage d'identités

  • Accès aux écrans Propriétés, Règles et Journaux du service Mappage de l'identité

  • Bouton permettant d'appliquer les modifications de la configuration effectuées dans l'écran actuel

  • Bouton permettant d'annuler les modifications de la configuration effectuées dans l'écran actuel

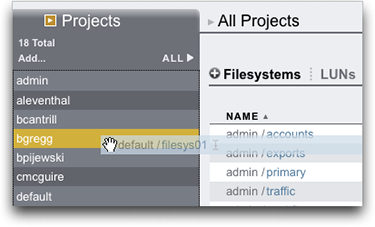

Pour basculer rapidement entre les vues Service et Projet, ouvrez et fermez le panneau latéral en cliquant sur le titre ou le flèche de développement image:Panneau ouvert .

image:Image de panneau latéral

Pour ajouter des projets, cliquez sur le lien Ajouter dans la barre latérale.

Pour déplacer des partages entre des projets, cliquez sur l'icône de déplacement image:Illustration de l'icône de déplacement. et faites glisser un partage de système de fichiers vers le projet approprié dans le panneau latéral.

Notez que le déplacement d'un partage dans un autre projet modifie ses propriétés si celles-ci sont configurées pour être reprises du projet parent.

La plupart des contrôles de la BUI utilisent des entrées de formulaire Web standard, mais quelques exceptions clés sont à noter :

Table 1  Exceptions clés de formulaire Web
Récapitulatif des contrôles de la BUI
Modifier une propriété
Cliquez sur l'icône de modification image:Illustration de l'icône de modification. et renseignez la boîte de dialogue
Ajouter un élément à une liste ou ajouter une entrée de propriété
Cliquez sur l'icône d'ajout image:Illustration de l'icône d'ajout.
Retirer un élément d'une liste ou retirer une entrée de propriété
Cliquez sur l'icône de suppression image:Illustration de l'icône de suppression.
Enregistrer les modifications
Cliquez sur le bouton Appliquer
Annuler les modifications enregistrées
Cliquez sur le bouton Rétablir
Supprimer un élément dans une liste
Cliquez sur l'icône de la corbeille image:Illustration de l'icône de destruction. (placez le pointeur de la souris sur la ligne de l'élément pour voir l'icône)
Rechercher un élément dans une liste
Cliquez sur l'icône de recherche image:Illustration de l'icône de recherche. dans le coin supérieur droit de la liste
Trier par titres de liste
Cliquez sur les sous-titres en gras pour tirer à nouveau la liste
Déplacer ou faire glisser un élément
Cliquez sur l'icône de déplacement image:Illustration de l'icône de déplacement.
Renommer un élément
Cliquez sur l'icône de changement de nom image:Illustration de l'icône de changement de nom.
Afficher des informations détaillées sur le système
Cliquez sur le logo Oracle ou le badge indiquant le modèle pour accéder à la page Web oracle.com correspondant à votre modèle
Ouvrir le panneau latéral de manière automatique
Faites glisser un élément vers le panneau latéral

Lors de la définition des autorisations, les cases R, W et X sont des cibles sur lesquelles il est possible de cliquer. Cliquer sur l'étiquette d'un groupe d'accès (Utilisateur, Groupe, Autre) permet d'activer ou de désactiver collectivement toutes les autorisations de l'étiquette concernée.

image:Autorisations

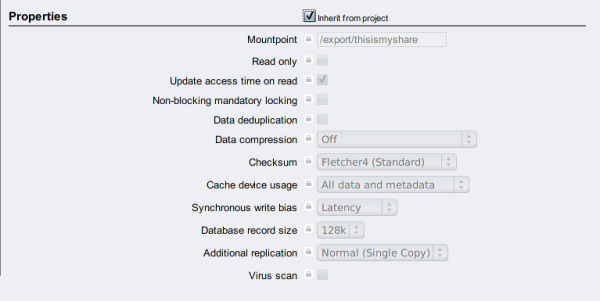

Pour modifier les propriétés d'un partage, désactivez la case à cocher Hériter du projet.

image:Image de propriétés des partages

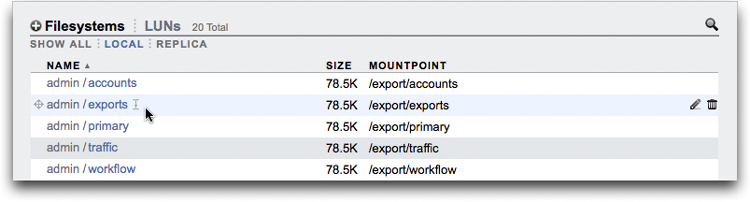

Pour afficher les contrôles d'un élément de liste, placez le pointeur de la souris sur la ligne concernée.

image:Liste des systèmes de fichiers

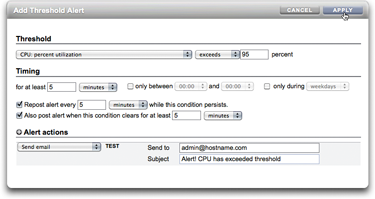

Toutes les boîtes de dialogue modales comportent dans leur partie supérieure des titres et des boutons décrivant et validant ou annulant l'action en cours, et du contenu dans la partie inférieure. Les zones de contenu modales suivent les mêmes conventions que la zone de contenu principale, mais elles s'en distinguent par le fait qu'elles doivent être fermées à l'aide des boutons figurant dans la barre de titre avant que d'autres actions ne puissent être effectuées.

image:Boîte de dialogue Ajouter une alerte avec seuil

Les icônes indiquent l'état du système et fournissent l'accès aux fonctionnalités. Dans la plupart des cas, ils servent également de boutons déclenchant des actions lorsque vous cliquez dessus. Il peut être utile de placer le pointeur de la souris sur des icônes d'interface pour en afficher l'info-bulle. Les tableaux qui suivent constituent un récapitulatif des conventions utilisées dans l'interface.

Les voyants d'état sont des indicateurs de base de l'intégrité du système et de l'état du service :

Table 2  Indicateurs d'état
Icône
Description
Icône
Description
image:Statut : En marche
en marche
image:Statut : Avertissement
Avertissement
image:Statut : Arrêté
Désactivé
image:Statut : Désactivé
désactivé

Les icônes suivantes se trouvent dans l'interface utilisateur et couvrent la plupart des fonctionnalités de base :

Table 3  Icônes de la BUI
Icône*
Description
Icône*
Description
--
image:Illustration de l'icône de changement de nom.
renommer (modifier du texte)
--
image:Illustration de l'icône de dissociation.
dissocier
--
image:Illustration de l'icône de déplacement.
déplacer
--
image:Illustration de l'icône de clonage.
cloner
image:Illustration de l'icône de modification désactivée.
image:Illustration de l'icône de modification.
modifier
--
image:Illustration de l'icône de restauration.
restaurer
image:Illustration de l'icône de destruction désactivée.
image:Illustration de l'icône de destruction.
détruire
--
image:Illustration de l'icône marche/arrêt de l'appareil
alimentation de l'appareil
image:Illustration de l'icône d'ajout désactivé.
image:Illustration de l'icône d'ajout.
ajouter
--
image:Illustration de l'icône d'application.
appliquer
image:Illustration de l'icône de la suppression désactivée.
image:Illustration de l'icône de suppression.
supprimer
--
image:Illustration de l'icône de rétablissement.
rétablir
image:Illustration de l'icône d'annulation désactivée
image:Illustration de l'icône d'annulation.
annuler/fermer
--
image:Illustration de l'icône d'information.
Informations
--
image:Illustration de l'icône d'erreur.
erreur
--
image:Trier la colonne (décroissant)
trier la colonne (décroissant)
--
image:Illustration de l'icône d'alerte.
alerte
--
image:Trier la colonne (croissant)
trier la colonne (croissant)
image:Illustration de l'icône marche/arrêt désactivée.
image:Illustration de l'icône marche/arrêt active.
bouton marche/arrêt
image:Illustration de l'icône de la première page désactivée.
image:Illustration de l'icône de la première page.
première page
image:Illustration de l'icône du redémarrage désactivé.
image:Illustration de l'icône du redémarrage
redémarrer
image:Illustration de l'icône de la page précédente désactivée.
image:Illustration de l'icône de la page précédente.
page précédente
--
image:Illustration de l'icône de localisation.
localisation
image:Illustration de l'icône de la page suivante désactivée
image:Illustration de l'icône de la page suivante
page suivante
image:Illustration de l'icône de la désactivation/mise hors ligne désactivée.
image:Illustration de l'icône de la désactivation ou mise hors ligne.
désactiver/mettre hors ligne
image:Illustration de l'icône de la dernière page désactivée.
image:Illustration de l'icône de la dernière page.
dernière page
image:Illustration de l'icône du verrouillage désactivé.
image:Illustration de l'icône du verrouillage.
verrouillage
--
image:Illustration de l'icône de recherche.
rechercher
--
image:Illustration de l'icône de la roue d'attente.
roue d'attente
image:Illustration de l'icône du menu fermé.
image:Illustration de l'icône du menu ouvert.
menu
--
image:Illustration de l'icône d'inversion du sens.
inverser le sens
image:Illustration de l'icône du panneau fermé.
image:Illustration de l'icône du panneau ouvert.
panneau

* Les icônes désactivées sont représentées sur la gauche.

Les icônes suivantes permettent de distinguer différents types d'objets et fournissent des informations d'importance secondaire.

Table 4  Icônes diverses
Icône
Description
Icône
Description
image:Illustration de l'icône d'autorisation de la règle issue de la liste de contrôle d'accès
autoriser
image:Illustration de l'icône SAS
SAS
image:Illustration de l'icône de refus de la règle issue de la liste de contrôle d'accès
refuser
image:Illustration de l'icône du port SAS
Port SAS
image:Illustration de l'icône du pool de stockage
pool de stockage
