ZS3-4 内部コンポーネント

次の図に、ZS3-4 コントローラのコンポーネントを示し、説明文で解説します。

図 34  ZS3-4 コントローラのコンポーネント

image:ZS3-4 コントローラのコンポーネントを示す図

図の凡例
図の凡例
1 マザーボード
7 CPU およびヒートシンク
2 ロープロファイル PCIe カード
8 メモリーライザー
3 電源装置
9 ファンボード
4 電源バックプレーン
10 ファンモジュール
5 ドライブバックプレーン
11 ブートドライブおよび SSD
6 システムリチウムバッテリ

ZS3-4 内部ボード - ZS3-4 コントローラのシャーシには、次の現場交換可能ユニット (FRU) が含まれます。FRU は顧客が交換可能なものではなく、訓練を受けた Oracle 保守技術者のみが交換する必要があります。

  • マザーボード - マザーボードには、CPU モジュール、8 個の DIMM ライザー用スロット、メモリー制御サブシステム、およびサービスプロセッサ (SP) サブシステムが含まれています。SP サブシステムはホスト電源を制御し、ホストシステムのイベント (電源および環境) をモニターします。SP コントローラはホストの 3.3V スタンバイ電源レールから電力を供給します。このレールは、システムの電源がオフの場合でも、システムが AC 入力電力を受けているときは常に利用可能です。

  • 配電盤 - 配電盤は、電源装置からの 12 V 主電源をシステムのほかの部分に分配します。この配電盤は縦型 PDB カードに直接接続され、バスバーとリボンケーブルを介してマザーボードに接続されます。また、上部カバーインターロックの (「キル」) スイッチもサポートします。コントローラ内では、電源は電源バックプレーンに接続され、電源バックプレーンは配電盤に接続されます。

  • 縦型 PDB カード - 縦型配電盤、つまりパドルカードは、配電盤と、ファン電源ボード、ハードドライブバックプレーン、および I/O ボードとの間のインターコネクトとして機能します。

  • 電源バックプレーンカード - このボードは配電盤を電源 0 および 1 に接続します。

  • ファン電源ボード - 2 つのファン電源ボードは FRU で、コントローラのファンモジュールに電源を供給します。また、ファンモジュールステータス LED を搭載し、ファンモジュールの I2C データを転送します。

  • ドライブバックプレーン - 6 台のドライブのバックプレーンには、ドライブ用のコネクタのほかに、I/O ボード、電源ボタンとロケータボタン、およびシステムとコンポーネントのステータス LED への相互接続が搭載されています。各ドライブには、電源およびアクティビティー用、障害用、および位置特定用の LED インジケータがあります。

ZS3-4 システムドライブ - ZS3-4 コントローラには、スロット 0 と 1 に 2 台のシステムブートドライブがあり、ミラー化されたペアとして構成されています。読み取り最適化キャッシュデバイスは、コントローラスロット 2 から 5 に、または DE2-24 ディスクシェルフスロットに取り付けることができます。


注 -  読み取りキャッシュデバイスは、コントローラまたは DE2-24 ディスクシェルフのいずれかに取り付ける必要があります。読み取りキャッシュデバイスを、コントローラとディスクシェルフスロットの両方に同時に取り付けることはできません。ソフトウェア要件およびスロット構成規則については、ディスクシェルフの構成を参照してください。

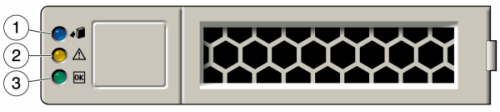

図 35  ZS3-4 コントローラのシステムドライブ

image:ZS3-4 コントローラのシステムドライブを示す図

図の凡例
1 取り外し可能 (青色)
2 保守アクション要求 (オレンジ色)
3 OK/アクティビティー (緑色)

ZS3-4 4x4 SAS-2 HBA - ZS3-4 に取り付けられている 4x4 SAS-2 HBA は外部 DE2 および Sun Disk Shelf への接続を提供します。HBA 論理ポートは、上から下に 3 - 0 と番号付けされています。

図 36  ZS3-4 コントローラの 4x4 SAS-2 HBA ポート番号

image:ZS3-4 コントローラの 4x4 SAS-2 HBA ポート番号を示す図

スロット配置については、ZS3-4 PCIe I/O カードを参照してください。

ZS3-4 の CPU およびメモリー - ZS3-4 コントローラは、8 基のライザーすべてに 16G バイト DDR3 DIMM を装着することで 1T バイトのメモリーをサポートします。

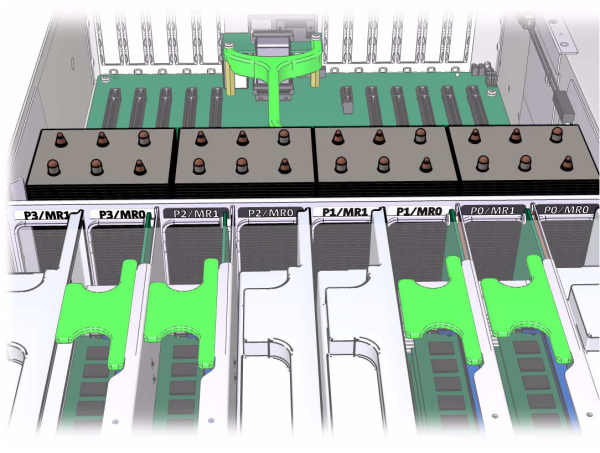

図 37  ZS3-4 コントローラの DIMM ライザー

image:ZS3-4 コントローラの DIMM ライザーを示す図

DIMM の配置情報についてはカバーの保守ラベルを参照してください。各メモリーライザーで、スロット D0、D2、D4、および D6 には必ずメモリーを装着する必要があり、オプションで、設置されているすべてのメモリーライザー上のスロット D1、D3、D5、および D7 にはグループとして装着できます。システム内のすべての DIMM は同一である必要があります

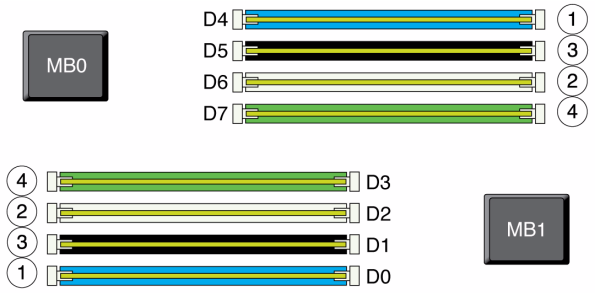

図 38  ZS3-4 コントローラの DIMM の配置

image:ZS3-4 コントローラの DIMM の配置を示す図

DIMM の名前はアプライアンスログに表示され、「保守」>「ハードウェア」ビューには /SYS/MB/P0/D7 などの完全な名前が表示されます。

ZS3-4 ファンモジュール - 次の図に、コントローラのファンモジュールおよびファンモジュール LED を示します。ファンモジュールの障害が検出されると、次の LED が点灯します。

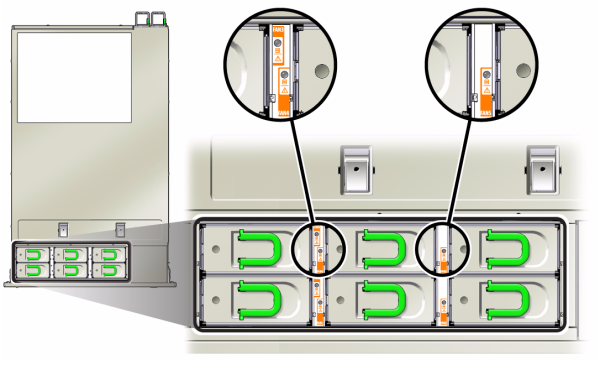

図 39  ZS3-4 コントローラのファンモジュール

image:ZS3-4 コントローラのファンモジュールを示す図

  • 前面および背面の保守アクション要求 LED

  • コントローラ前面のファンモジュール保守アクション要求 (TOP) LED

  • 障害の発生したファンモジュールの上または隣接するファン障害 LED

ファンの障害によってシステムの動作温度が上昇すると、システム過熱 LED が点灯することがあります。
