Oracle^® ZFS Storage Appliance 顧客サービスマニュアル、Release OS8.8.x

7x20 のファンモジュールの交換

ファンモジュールはホットスワップ対応であるため、ストレージコントローラの実行中でも、ほかのハードウェア機能に影響を与えずに取り外しや取り付けが可能です。

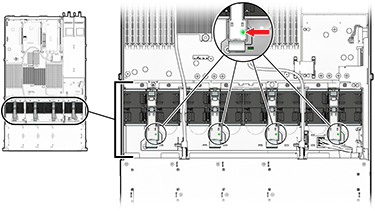

7120 または 7320: ファンモジュールとステータスインジケータは、7120 および 7320 ストレージコントローラではファンのドアの下に隠されています。7120 と 7320 ではコンポーネントが多少異なりますが、それぞれの保守の手順は同じです。図は 7320 コントローラを示しています。

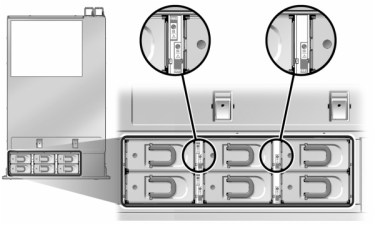

7420: 次の図は、7420 ストレージコントローラのファンモジュールを示しています。

1. 保守するシャーシのロケータ LED を点滅させるには、BUI で「保守」 > 「ハードウェア」に移動し、関連付けられたロケータアイコン をクリックするか、サービスプロセッサ (SP) プロンプトに移動して、set /SYS/LOCATE status=on と入力します
2. 障害が発生したコンポーネントを特定するには、「保守」>「ハードウェア」>「ファン」に移動し、オレンジ色のインジケータがある行をクリックします。

   コンポーネントが図で強調表示されます。

3. コントローラのラックからの引き出しの説明に従って、コントローラをラックから引き出します。
4. 7120 または 7320: ファンモジュールを交換するには:
   1. ドアのリリース爪のラッチを外しながら、ファンモジュールのドアを開きます。

      ---

      注意  -  ドアを 60 秒より長く開けたままにすると、ストレージコントローラが過熱してシャットダウンする可能性があります。

      ---

   2. システムに電源が投入されたままの場合は、障害インジケータが点灯中のファンモジュールを特定します。

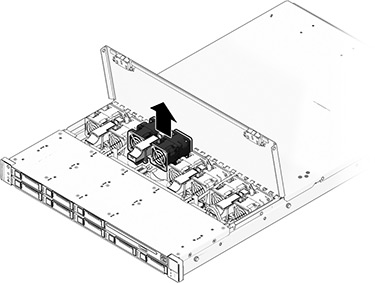

   3. 親指と人差し指を使ってタブを一緒につまみ、ファンモジュールを上に引き上げて取り出します。

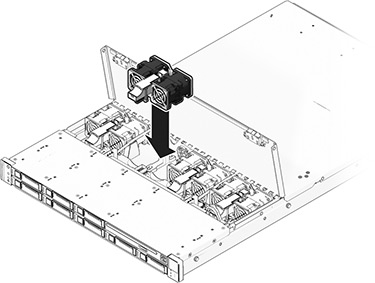

   4. 交換用ファンモジュールをスロットに挿入し、ファンモジュールが完全に固定されるまで強く押します。

   5. 交換したファンモジュールで、ファンの OK インジケータが点灯していることと、障害インジケータが薄暗いことを確認します。
   6. ただちにドアを閉じ、ストレージコントローラの通気を維持します。
5. 7420: ファンモジュールを交換するには:

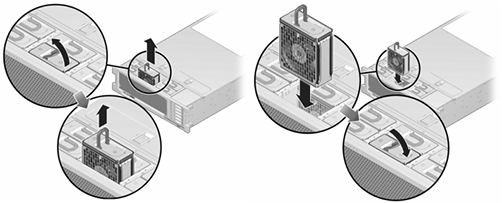

   1. ファンモジュールの上部にあるラッチを持ち上げてファンモジュールをロック解除し、ファンモジュールを引き抜きます。

      ---

      注意  -  ストレージコントローラが過熱してシャットダウンする可能性があるため、ファンモジュールを 60 秒以内で交換する必要があります。

      ---



   2. 7420 ファンモジュールをロック解除してスロットに挿入し、ファンモジュールが完全に固定されるまで強く押します。
   3. 交換したファンモジュールで、ファンの OK インジケータが点灯していることと、障害インジケータが薄暗いことを確認します。
6. コントローラの上部のファンステータスインジケータ、保守要求ステータスインジケータ、ロケータステータスインジケータまたはロケータボタンが点灯していないことを確認します。
7. 各レール側面のリリース爪を押して、ゆっくりとストレージコントローラをラックにスライドさせます。
8. BUI の「保守」 > 「ハードウェア」画面に移動します。コントローラの右矢印アイコン をクリックし、「ファン」をクリックして、新しく装着したファンモジュールのオンラインアイコン が緑色になっていることを確認します。
9. 障害が自動でクリアされない場合、アクティブな問題の修復を参照してください。
