ZS7-2 の HDD の交換

HDD はホットスワップ対応であるため、コントローラの実行中でも、ほかのハードウェア機能に影響を与えずに取り外しや取り付けが可能です。ZS7-2 の HDD を交換するには、次の手順を使用します。


注 -  障害が発生したドライブが複数ある場合は、一度に 1 台のドライブのみを交換してください。複数のドライブを立て続けに取り外すと、ハードウェア/プールの障害の原因になります。また、ディスクファームウェアアップグレードが発生しているときに、プール構成操作を実行しないでください。アップグレードが進行中かどうかを確認するには、BUI で「保守」 > 「システム」に移動するか、CLI で maintenance system updates を実行します。
  1. 障害が発生した HDD を特定します。
    • システムの近くで作業していない場合は、BUI の「保守」>「ハードウェア」に移動し、コントローラの詳細ビューを開きます。障害が発生したドライブは、オレンジ色またはオレンジ色の上に青色 (取り外し可能) のステータスアイコンで示されます。障害が発生したドライブの ID をメモします。コントローラの図のドライブの場所を強調表示するには、表でそのドライブのエントリをクリックします。障害が発生したドライブに関する詳細を表示するには、その情報アイコンをクリックし、「アクティブな問題」をクリックします。

    • システムの近くで作業している場合は、HDD に付いているオレンジ色の保守アクション要求インジケータが点灯します。BUI のロケータアイコン image:位置特定アイコン をクリックして、障害が発生したドライブのロケータ LED を点灯させることもできます。

  2. 障害が発生したドライブが取り外せる状態であることを確認します。

    注意  -  取り外せる状態になる前にドライブを取り外すと、データが失われる可能性があります。


    次のいずれかの方法で、障害が発生したドライブが取り外せる状態であることを確認します。

    • 障害が発生したドライブで、「ZS7-2 のストレージドライブ」で示したように取り外し可能 LED が点灯します。

    • BUI では、次の手順に従います。

      • 「保守」>「ハードウェア」の詳細ビューにある障害が発生したドライブのステータスアイコンは、オレンジ色からオレンジ色の上に青色に変わりました。

      • 障害が発生したドライブの「コンポーネントの詳細」情報ウィンドウ (情報アイコン image:情報アイコンを示す図。 をクリック) には、「取り外し可能」プロパティーの値として「はい」が表示されます。

    • CLI (および RESTful API) で、障害が発生したドライブのreadytoremove プロパティーの値は true です。

      hostname:maintenance chassis-000 disk-001> get readytoremove
                       readytoremove = true
  3. 取り外すドライブのドライブリリースボタン を押してラッチを開きます。
  4. ラッチリリースボタンを押してドライブラッチを開きます [1、2]。

    次の図のドライブの位置は、説明のためだけのものです。

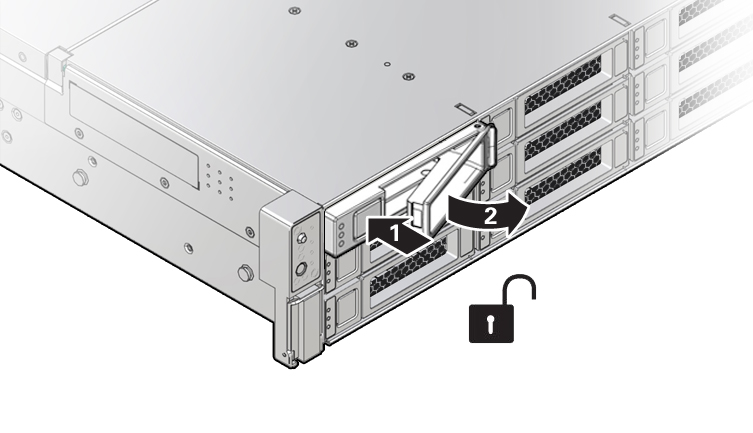

    image:ストレージドライブのリリースボタンおよびラッチの位置を示す図。
    吹き出し番号
    説明
    1
    ラッチリリースボタンを押します。
    2
    ラッチを開きます。

    Caution

    注意  -  ラッチは取り外しレバーではありません。ラッチを右に開きすぎないようにしてください。そのようにすると、ラッチが破損することがあります。


  5. ラッチをしっかりつかみ、ドライブをドライブスロットから引き出します。

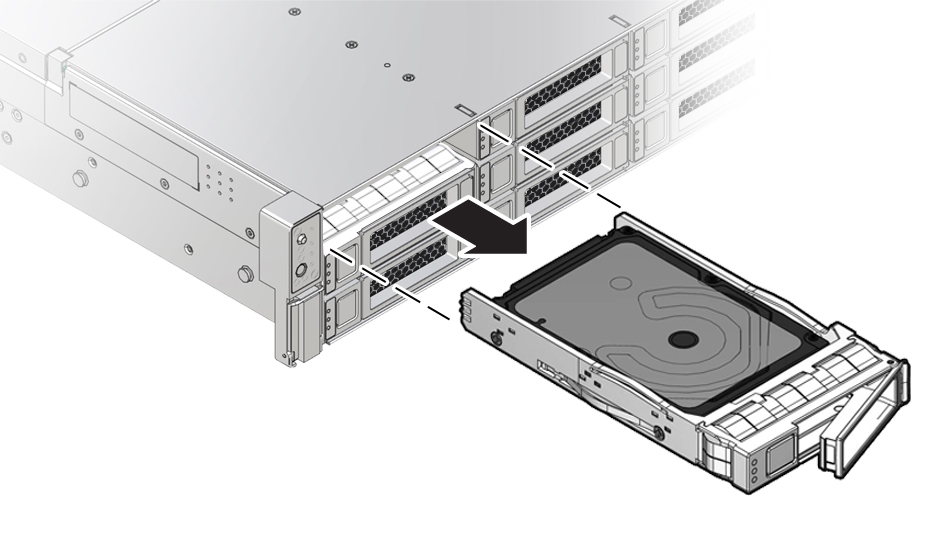

    image:コントローラから取り外されるストレージドライブを示す図。
  6. 少なくとも 30 秒後に、「ハードウェア」 > 「保守」画面に移動し、システムコントローラの右矢印アイコン image:適用アイコン をクリックして、ソフトウェアによってドライブが存在しないことが検出されたことを確認します。
  7. 交換用のドライブの取り外しレバーを開き、ドライブを同じスロット に完全に固定されるまでスライドさせます。ラッチを閉じてドライブを所定の位置に固定します。
    image:コントローラにストレージドライブを取り付ける方法を示す複数ステップの図。

    Oracle ZFS Storage Appliance ソフトウェアによって、新しいドライブが自動的に検出および構成されます。

  8. BUI の「保守」 > 「ハードウェア」画面に移動します。コントローラの右矢印アイコンをクリックし、新しく取り付けられたドライブのステータスアイコン image:ステータスアイコン が緑色になっていることを確認します。新しいドライブに関する詳細を表示するには、その情報アイコンをクリックします。
  9. 障害が自動でクリアされない場合、アクティブな問題の修復を参照してください。
