ZS3-4 フロントパネルおよび背面パネルのコンポーネント

言語:

ZS3-4 フロントパネルコンポーネント - ZS3-4 コントローラのドライブスロットおよびフロントパネルコンポーネントを次の図に示します。

図 30 ZS3-4 コントローラのフロントパネル

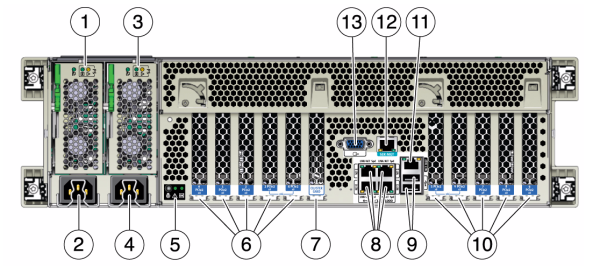

ZS3-4 背面パネルコンポーネント - 次の図に背面パネルを示します。基本構成の HBA は、この図には描かれていません。

図 31 ZS3-4 コントローラの背面パネル

図の凡例	図の凡例
`1` 電源ユニット 0 ステータス LED - OK: 緑色、電源障害: オレンジ色、AC OK: 緑色	`8` ネットワーク (NET) の 10/100/1000 ポート: NET0 - NET3
`2` 電源ユニット 0 の AC 電源差し込み口	`9` USB 2.0 ポート
`3` 電源ユニット 1 ステータス LED - OK: 緑色、電源障害: オレンジ色、AC OK: 緑色	`10` PCIe スロット 5 - 9
`4` 電源ユニット 1 の AC 電源差し込み口	`11` ネットワーク管理 (NET MGT) 10/100 BASE-T Ethernet ポート
`5` システムステータス LED、電源オン: 緑色、注意: オレンジ色、位置特定: 白色	`12` シリアル管理 (SER MGT) ポート
`6` PCIe スロット 0 - 4	`13` DB-15 ビデオコネクタ
`7` クラスタカードスロット

クラスタインタフェースカードの互換性 - ZS3-4 コントローラにはバージョン 2 のクラスタインタフェースカードが含まれています。このカードはバージョン 3 クラスタインタフェースカードと交換できません。

クラスタを形成するためにケーブルを接続する方法については、Oracle ZFS Storage Appliance 配線ガイド、クラスタケーブルの接続を参照してください。

マザーボードには、10/100/1000 Mbps で動作する 4 つの RJ-45 ギガビット Ethernet コネクタ (NET0、NET1、NET2、NET3) があります。これらのネットワークインタフェースは、使用前に構成しておく必要があります。

ネットワーク管理コネクタ (NET MGT) は RJ-45 10/100 BASE-T Ethernet ポートで、SP コンソールへの LAN インタフェースを提供します。

図 32 ZS3-4 コントローラのネットワーク管理ポート

シリアル管理コネクタ (SER MGT) は RJ-45 コネクタで、SP コンソールへの端末接続を提供します。

図 33 ZS3-4 コントローラのシリアル管理ポート
