7x20 の電源装置の交換
ストレージコントローラには、ホットスワップ対応の冗長電源装置が装備されています。電源装置に障害が発生し、交換用の装置が利用できない場合は、障害が発生した電源装置を取り付けたままにして、適切な通気を確保してください。障害が発生した電源装置は、オレンジ色のステータス LED によって示されます。7x20 の電源装置を交換するには、次の手順を使用します。
- 障害が発生した電源装置が取り付けられているストレージコントローラの背面に移動します。
-
ケーブル管理アーム (CMA) が取り付けてある場合は、CMA リリース爪を押しながら、アームを作業の妨げにならない方向に回します。
- 障害が発生した電源装置から電源コードを取り外します。
-
コントローラの電源切断で説明されている電源切断方法のいずれかを使用して、コントローラをシャットダウンします。

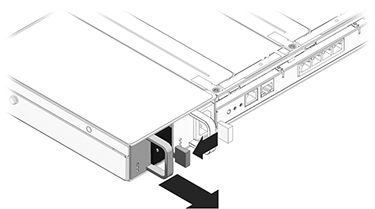

7120 または 7320: ラッチを外してから、電源装置を取り外します。7120 と 7320 ではコンポーネントが多少異なりますが、それぞれの保守の手順は同じです。図は 7320 コントローラを示しています。

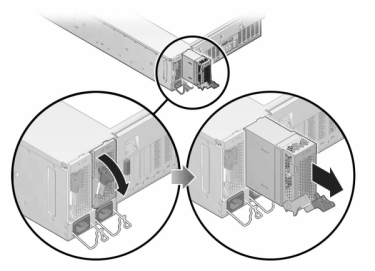

7420: 電源装置のハンドルをしっかり握り、リリースラッチを押して電源装置を取り外します。
- 交換用の電源装置を空いている電源装置シャーシベイの位置に合わせます。
-

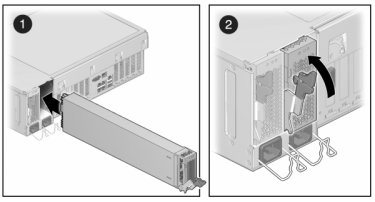

完全に固定されるまで電源装置をベイにスライドさせます。次の図は、7420 の電源装置を示しています。
- 電源コードを電源装置に接続します。
- 緑色の AC 供給ステータスインジケータが点灯していることを確認します。
- CMA を閉じて、CMA を背面左のレールの留め具に挿入します。
-
BUI の「保守」 > 「ハードウェア」画面に移動します。コントローラの右矢印アイコン
をクリックし、「PSU」をクリックして、新しく装着した電源装置のオンラインアイコン
が緑色になっていることを確認します。
- 障害が自動でクリアされない場合、アクティブな問題の修復を参照してください。
