Oracle^® ZFS Storage Appliance 顧客サービスマニュアル、Release OS8.8.x

コントローラの上部カバーの取り外し

保守のために内部のコントローラコンポーネントにアクセスするには、次の手順を使ってコントローラの上部カバーを取り外します。上部カバーはコントローラに応じて、脱落防止機構付きねじ、取り外しレバーラッチのいずれかで固定されています。

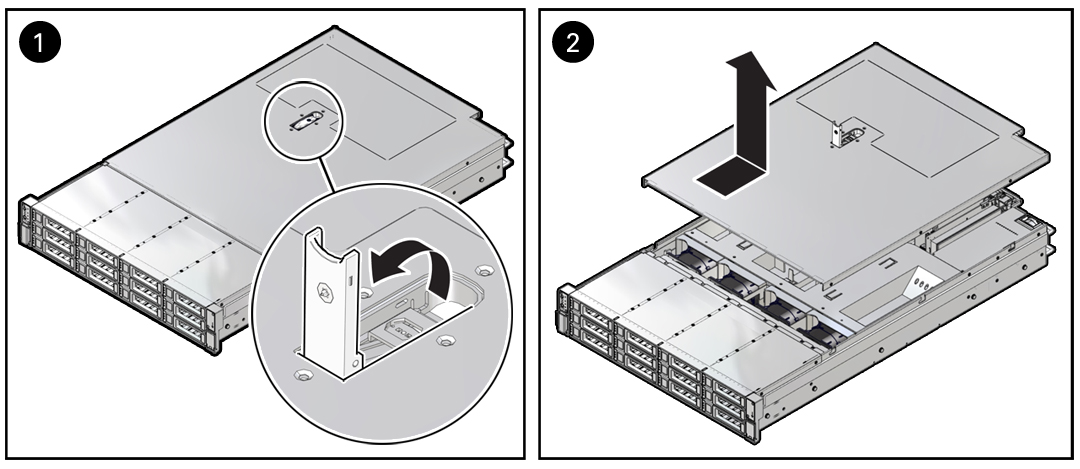

1. 取り外しレバーラッチを備えたカバー:

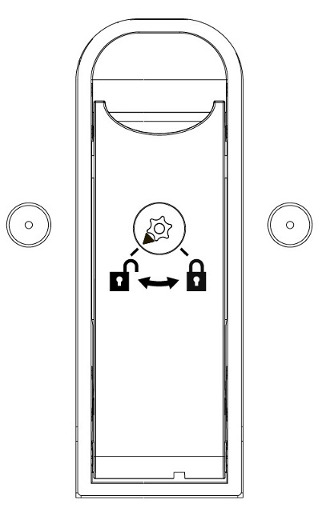

   1. 取り外しレバーラッチがロック位置にある場合は、Torx T15 ねじ回しを使って取り外しレバーラッチを時計回りに回してロック解除位置にします。

   2. 上部カバーのラッチを解除します [1]。

      コントローラカバーの表側に付いている取り外しレバーを上方に持ち上げます。取り外しレバーを持ち上げると、コントローラカバーがシャーシの背面方向にスライドし、取り外しやすくなります。



   3. 上部カバーを持ち上げて、取り外します [2]。

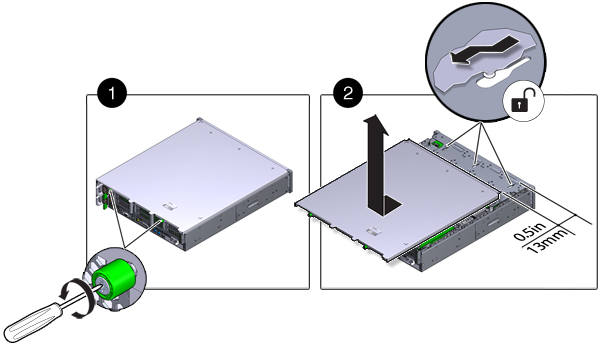

2. 脱落防止機構付きねじを備えたカバー:
   1. 上部カバーの背面にある 2 本の脱落防止機構付きねじを完全に緩めます [1]。
   2. 上部カバーを後方に 0.5 インチ (13 mm) スライドさせたあと、まっすぐ上に持ち上げてシャーシから取り外し [2]、上部カバーを脇に置きます。
