7120 の I/O コンポーネント

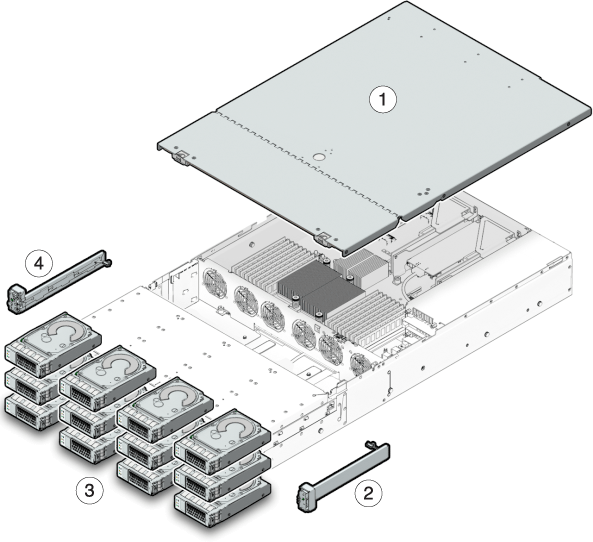

次の図と番号は、7120 システムの I/O コンポーネントを示しています。
図 76
7120 コントローラの I/O コンポーネント
図の凡例
1
上部カバー
3
ハードディスクドライブ
2
右側のコントロールパネルのライトパイプ構成部品
4
左側のコントロールパネルのライトパイプ構成部品
