コントローラのラックからの引き出し

ストレージコントローラをラックから引き出すには、次の手順を使用します。電源を切断しないとコントローラを引き出せない場合は、最初にコントローラの電源切断を参照してください。

  1. コントローラを引き出すときにラックが前に傾かないように、すべてのラック転倒防止メカニズムを伸ばします。
  2. コントローラを引き出すときに、損傷を受けたり妨げになったりするケーブルがないことを確認します。

    コントローラのケーブル管理アーム (CMA) はコントローラを引き出せるようにちょうつがいで連結されていますが、すべてのケーブルおよびコードを引き出すことができるか確認するようにしてください。必要であれば、クラスタ化コントローラのクラスタケーブルなど、引き出しに対応できないケーブルにラベルを付けて取り外します。

  3. ストレージコントローラの前面から、2 つのスライドリリースラッチを外します。

    コントローラに応じて、ラッチを内側に押し込むか、前方に引きます。

  4. スライドリリースラッチを維持しながら、スライドレールがラッチで固定されるまでストレージコントローラをゆっくり前方に引き出します。

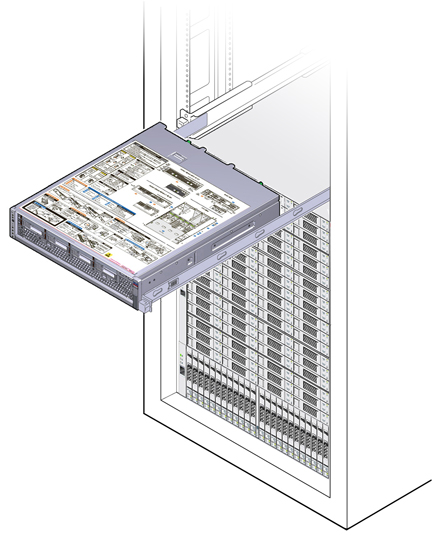

    image:ZS3-2 コントローラをラックから引き出す方法を示す図
