Oracle Storage Drive Enclosure DE3-24

このセクションでは、DE3-24P および DE3-24C ディスクシェルフのフロントパネルと背面パネルのコンポーネントを紹介します。

DE3-24P ディスクシェルフ

Oracle Storage Drive Enclosure DE3-24P は、2.5 インチの SAS-3 ドライブを 24 台収容できる 2U シャーシです。高パフォーマンスの HDD は信頼できるストレージを、SSD は書き込み操作の高速化を実現します。このディスクシェルフは、デュアルの冗長な I/O モジュール (IOM) とファンモジュール付きデュアル電源装置を備えています。

図 81  DE3-24P のドライブの位置 (フロントビュー)

image:DE3-24P のドライブ番号を示す図

1 台のディスクシェルフあたり最大で 4 基の書き込み最適化ログ SSD がサポートされています。ログデバイスは、スロット 20、21、22、23 の順に装着する必要があります。

外部読み取りキャッシュデバイス - DE3-24 ディスクシェルフに設置される読み取りキャッシュデバイスはコントローラの外部に存在し、EL2ARC (External Second Level Adaptive Replacement Cache) と呼ばれます。クラスタのテイクオーバーが発生したとき、読み取りキャッシュは永続性を維持してコントローラ間で共有可能のままになり、読み取りパフォーマンスを持続できます。詳細なスロット構成と最小のソフトウェア要件については、ディスクシェルフの構成を参照してください。

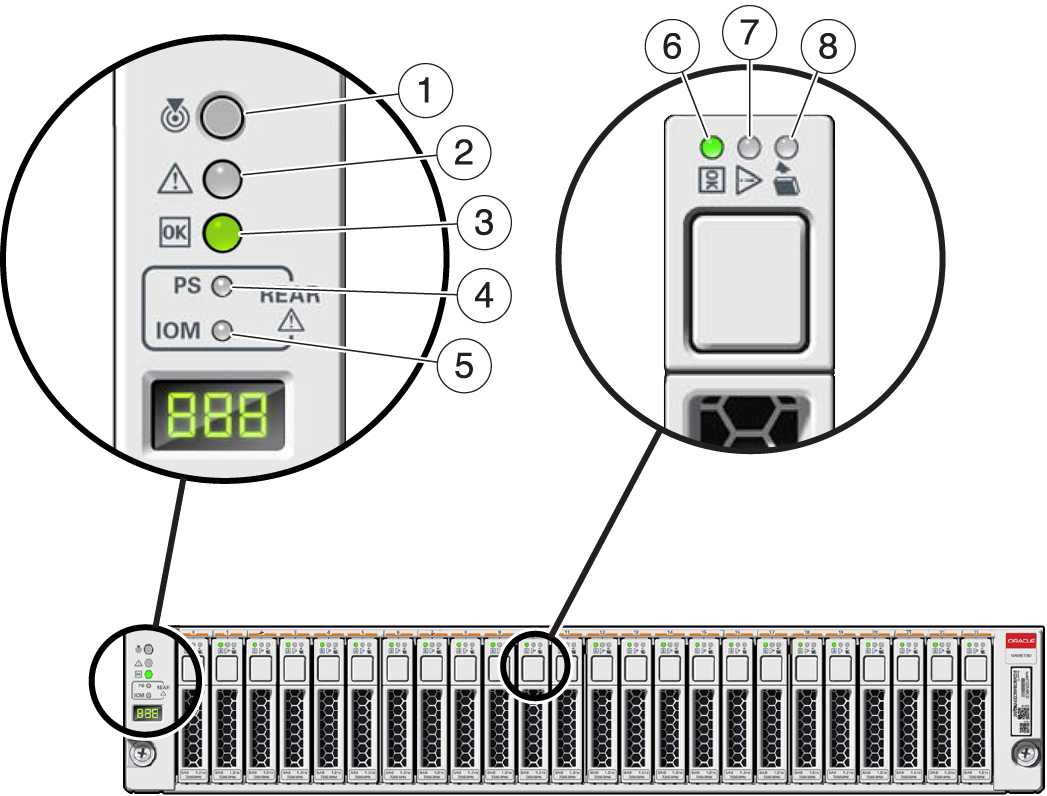

図 82  DE3-24P のステータスインジケータ (フロントビュー)

image:ドライブエンクロージャーとドライブ LED を示す図

図の凡例
1 位置特定インジケータ
2 保守要求インジケータ
3 OK インジケータ
4 電源障害インジケータ
5 SAS I/O モジュール障害インジケータ
6 電源/アクティビティーインジケータ
7 ドライブ保守要求インジケータ
8 取り外し可能インジケータ

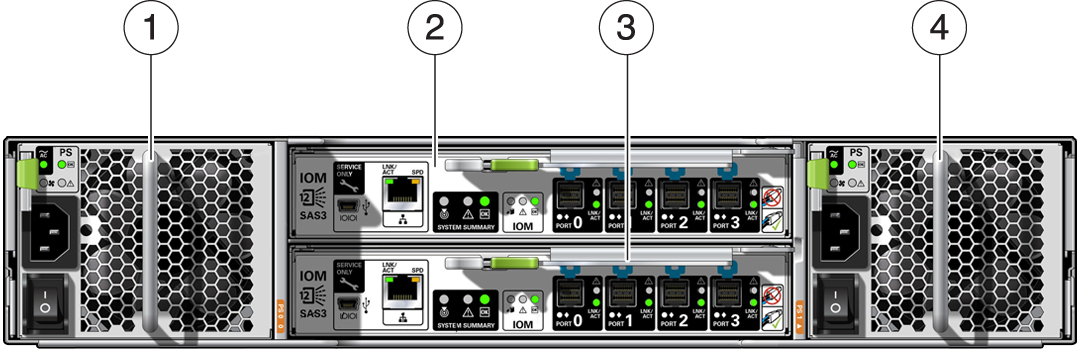

図 83  DE3-24P の背面パネル

image:DEw-24P ドライブエンクロージャーの背面パネルを示す図

図の凡例
1 電源装置 0 (ファンモジュールあり)
2 I/O モジュール 1
3 I/O モジュール 0
4 電源装置 1 (ファンモジュールあり)

DE3-24C ディスクシェルフ

Oracle Storage Drive Enclosure DE3-24C は、3.5 インチの SAS-3 ドライブを 24 台収容できる 4U シャーシです。SSD は書き込み操作の高速化を実現し、大容量の HDD は信頼できるストレージを実現します。このディスクシェルフは、デュアルの冗長な I/O モジュール (IOM) とファンモジュール付きデュアル電源装置を備えています。

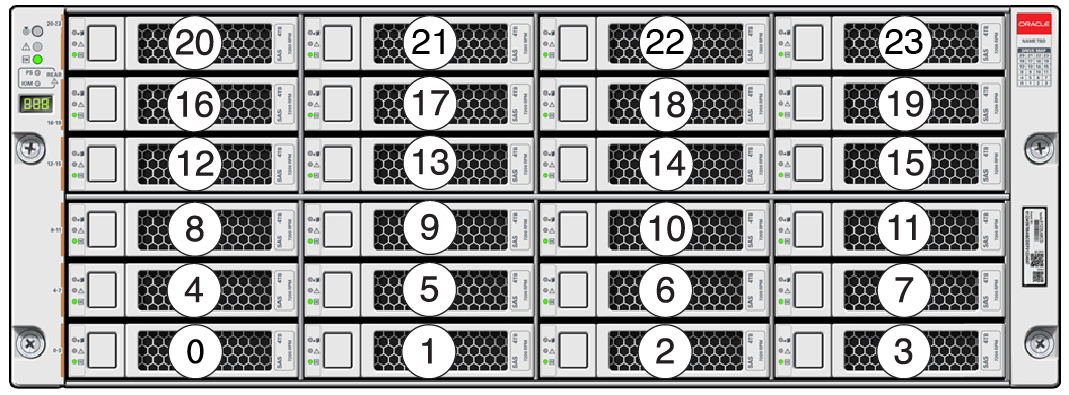

図 84  DE3-24C のドライブの位置 (フロントビュー)

image:DE3-24C のドライブ番号を示す図

1 台のディスクシェルフあたり最大で 4 基の書き込み最適化ログ SSD がサポートされています。ログデバイス は、スロット 20、21、22、23 の順に装着する必要があります。

外部読み取りキャッシュデバイス - DE3-24 ディスクシェルフに設置される読み取りキャッシュデバイスはコントローラの外部に存在し、EL2ARC (External Second Level Adaptive Replacement Cache) と呼ばれます。クラスタのテイクオーバーが発生したとき、読み取りキャッシュは永続性を維持してコントローラ間で共有可能のままになり、読み取りパフォーマンスを持続できます。詳細なスロット構成と最小のソフトウェア要件については、ディスクシェルフの構成を参照してください。

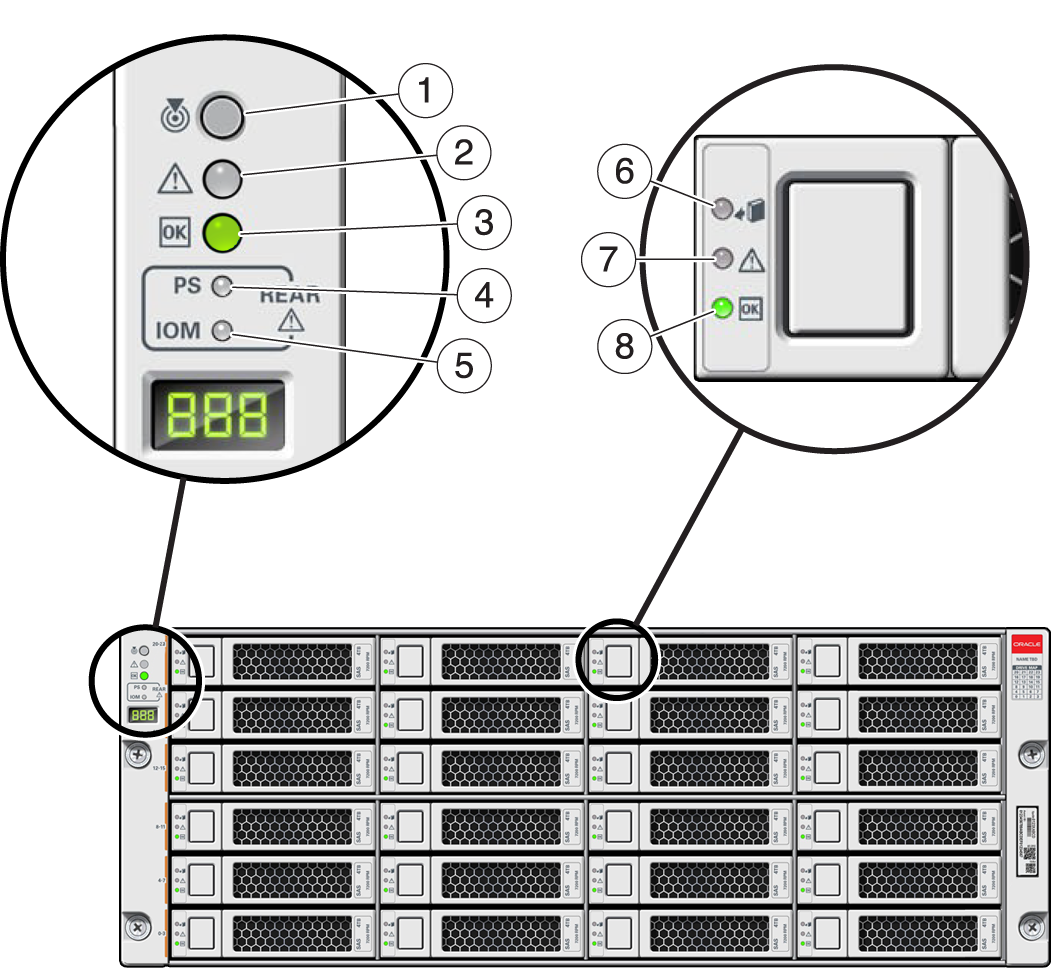

図 85  DE3-24C のステータスインジケータ (フロントビュー)

image:ドライブエンクロージャーとドライブ LED を示す図

図の凡例
1 位置特定インジケータ
2 保守要求インジケータ
3 OK インジケータ
4 電源障害インジケータ
5 SAS I/O モジュール障害インジケータ
6 取り外し可能インジケータ
7 ドライブ保守要求インジケータ
8 電源/アクティビティーインジケータ

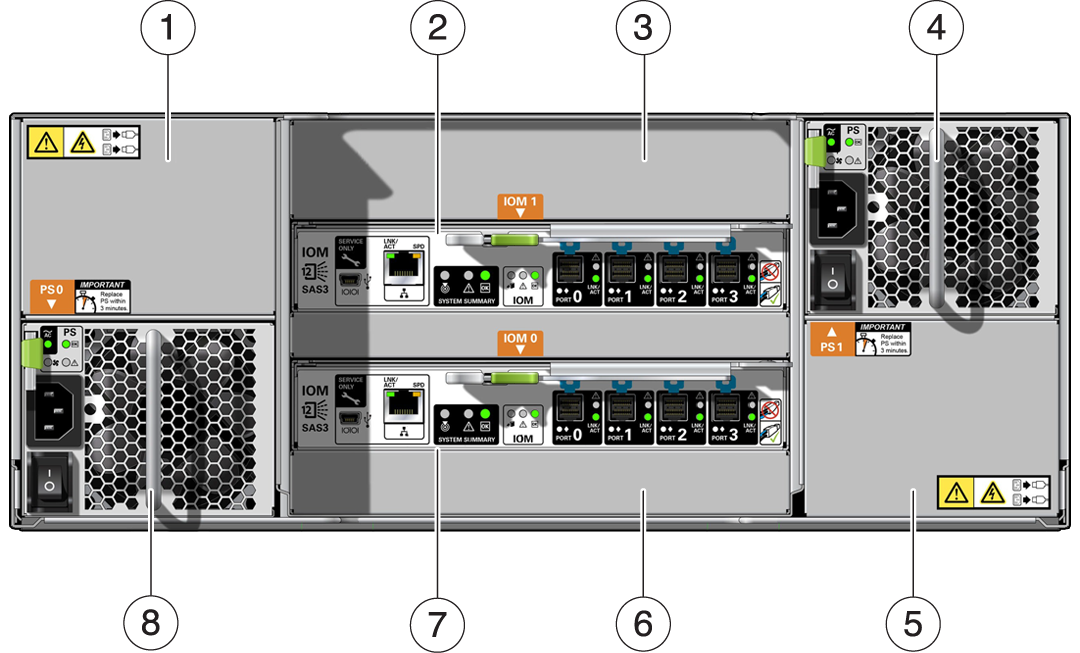

図 86  DE3-24C の背面パネル

image:DEw-24C ドライブエンクロージャーの背面パネルを示す図

図の凡例
1 電源装置フィラーパネル、スロット 4
2 I/O モジュール 1
3 I/O モジュールフィラーパネル
4 電源装置 2 (ファンモジュールあり)
5 電源装置フィラーパネル、スロット 2
6 I/O モジュールフィラーパネル
7 I/O モジュール 0
8 電源装置 1 (ファンモジュールあり)

注 -  電源装置とフィラーパネルは必ず正しいスロットに装着してください。

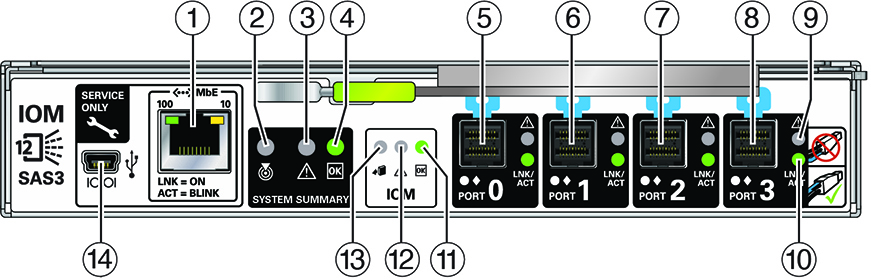

図 87  DE3 I/O モジュールのインジケータ

image:入出力モジュールインジケータを示す図

図の凡例
1 Oracle 保守専用
2 位置特定インジケータ
3 保守要求インジケータ
4 OK インジケータ
5 SAS-3 ポート 0
6 SAS-3 ポート 1
7 SAS-3 ポート 2
8 SAS-3 ポート 3
9 ホストポート保守要求インジケータ
10 ホストポートアクティビティーインジケータ
11 電源/アクティビティーインジケータ
12 I/O モジュール保守要求インジケータ
13 取り外し可能インジケータ
14 Oracle 保守専用

ディスクシェルフ DE3-24C と DE3-24P は同じ I/O モジュールを使用します。

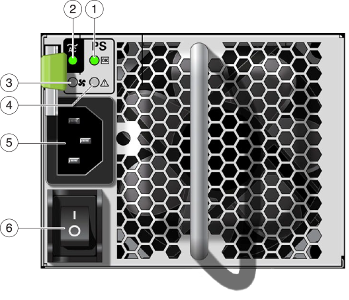

図 88  DE3 電源装置インジケータ

image:ドライブエンクロージャーの背面の電源インジケータを示す図

図の凡例
1 電源ステータスインジケータ
2 AC 電源障害インジケータ
3 ファン障害インジケータ
4 DC 電源障害インジケータ
5 汎用の電源入力コネクタ
6 電源オン/オフスイッチ

ディスクシェルフ DE3-24C と DE3-24P は同じ電源装置を使用します。
