Oracle^® ZFS Storage Appliance 顧客サービスマニュアル、Release OS8.8.x

ZS5-2 PCIe カード構成

ZS5-2 コントローラには 6 つの PCle Gen3 拡張スロットが装備されます。これらのスロットの 1 つは常に外部 HBA 専用で、1 つはクラスタインタフェースカード用に予約されています。残りのスロットは、追加の外部 HBA またはいずれかのクライアント対応アダプタ用に使用できます。

ZS5-2 基本構成には次の PCIe カードが含まれています。

• 1 つの 4 ポート (4x4) SAS 外部 HBA (スロット 2)

• 1 つのクラスタインタフェースカード (スロット 4)

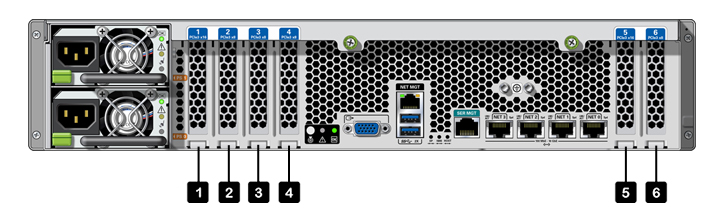

次の図は、PCIe I/O スロット番号を示しています。

PCIe スロット順序 - オプションの PCIe カードを次の順序で取り付けます。

1. 追加の 4x4 SAS HBA カードをスロット 6 に取り付けます。

2. オプションのデュアルポート QDR 40Gb InfiniBand HCA カードをスロット 5、スロット 1、スロット 3、スロット 6 の順に取り付けます。

3. オプションのデュアルポート 16Gb FC HBA カードをスロット 5、スロット 1、スロット 3、スロット 6 の順に取り付けます。

4. オプションのデュアルポート 40GbE NIC カードをスロット 5、スロット 1、スロット 3、スロット 6 の順に取り付けます。

5. オプションのデュアルポート 10Gb Ethernet カードをスロット 5、スロット 1、スロット 3、スロット 6 の順に取り付けます。

6. オプションのデュアルポート 10GBASE-T NIC カードをスロット 5、スロット 1、スロット 3、スロット 6 の順に取り付けます。
